탈착식 AI 서버 보드나 컴퓨트 트레이가 통전된 48/54 V 백플레인에 연결될 때 입력 보호 회로는 빠르게 이어지는 여러 작업을 수행한다. 소스 전압을 무너뜨리거나 패스 스위치를 손상하지 않으면서 보드 정전용량을 충전해야 한다. 이어 관리 가능한 손실로 높은 정상 전류를 전달해야 한다. 정상적인 워크로드 스텝을 오동작 없이 견디고, 파괴적 에너지가 축적되기 전에 완전 단락을 충분히 빠르게 차단해야 한다.
이 작업들 때문에 유용한 설계 질문은 “어떤 소자의 전류 수치가 가장 큰가?”가 아니다. 동일한 전압, 과도현상, 안전 동작 영역, 열, 고장 응답 규격 범위에서 언제 통합 스마트 eFuse가 외부 MOSFET을 구동하는 핫스왑 컨트롤러보다 더 적합한가이다.
이는 48 V 랙에서 더 높은 전압의 AI 인프라로 향하는 광범위한 전환 내부의 보드 수준 결정이다. 업계가 미래 AI 팩토리용 800 VDC 배전을 개발하는 중에도 여전히 관련성이 있다.
핵심 인사이트
- 공칭 48/51/54 V 애플리케이션이라고 모든 “80 V급” 제품이 동등한 것은 아니다. 권장 동작, 절대 최대, 내부 스위치 정격, 시간 제한 서지 내성은 서로 다른 사양이다.
- 통합 eFuse는 더 많은 제어, 센싱, 패스 스위치를 특성이 규정된 하나의 소자에 결합한다. 외부 FET 컨트롤러는 저항, 전류, 냉각, 선형 모드 SOA를 확장할 자유를 더 많이 준다.
- 삽입, 워크로드 스텝, 지속 과부하, 완전 단락은 서로 다른 네 타이밍 사례다. 하나의 전류 제한 수치로 모두 설명할 수 없다.
- PMBus 텔레메트리와 고장 이력은 관측성을 높인다. 심각한 단락에 대한 가장 빠른 보호에는 여전히 자율 하드웨어 경로가 필요하다.
- 이 범주는 비어 있지 않고 경쟁 중이다. 현행 TI, Infineon, Analog Devices 제품은 서로 다른 통합 및 확장성 선택을 보여 준다.
공칭 48/54 V 버스가 80 V급 보호를 사용하는 이유
Open Compute Project의 Open Rack Wide 사양은 Open Rack V3 전원 셸프의 공칭 51 VDC 입력과 46 V~52 V 범위의 정상 IT 장비 동작을 예상한다. 다른 플랫폼과 공급업체 자료는 관련 있지만 반드시 동일하지는 않은 도메인에 흔히 “48 V” 또는 “54 V”를 사용한다. 따라서 엔지니어에게는 관행적 레일 명칭뿐 아니라 실제 시스템 규격 범위가 필요하다.
제품 비교에서는 적어도 다섯 전압 정의를 구분해야 한다.
- 공칭 시스템 레일
- 필수 정상 동작 윈도
- 정의된 과도 파형과 소스 임피던스
- IC 권장 동작 범위
- IC 절대 최대 및 별도로 규정된 시간 제한 서지 한계
예를 들어 TI는 TPS1689의 권장 동작을 9 V~80 V, 명시된 조건의 절대 최대를 92 V로 규정한다. 그렇다고 92 V가 정상 동작점인 것은 아니다. 마찬가지로 내부 100 V MOSFET이나 단시간 서지 능력에 관한 공급업체 설명은 100 V 연속 입력 정격과 같지 않다.
필요한 마진은 실제 버스, 커넥터, 하니스, 핫플러그 인덕턴스, 억제 네트워크, 상류 소스, 고장 사례에 따라 달라진다. 따라서 “80 V급”은 유용한 아키텍처 라벨이지 과도 사양을 대체하지 않는다.

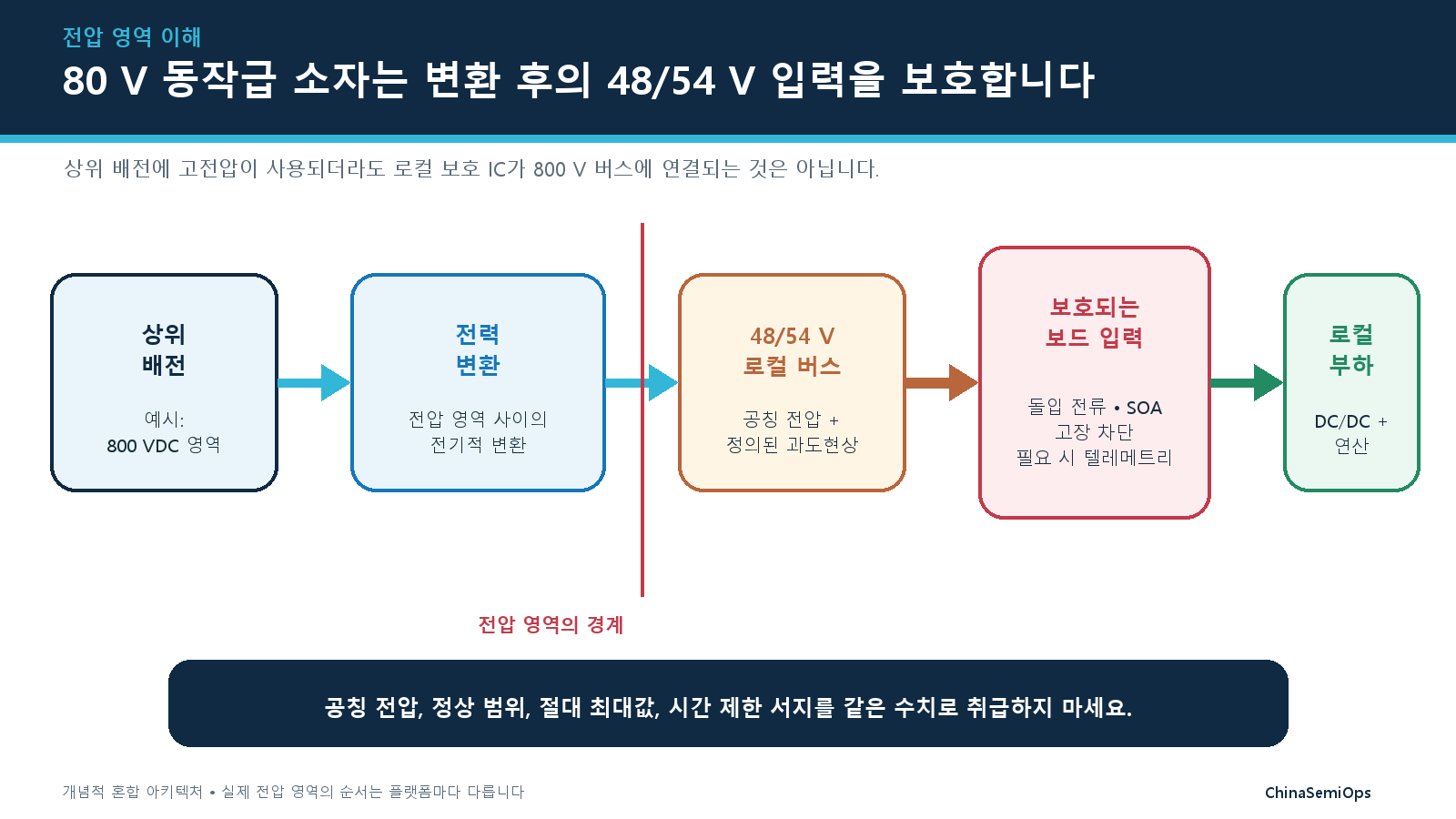

더 높은 전압의 배전이 상류에 존재하면서 전기적으로 분리되고 변환된 48/54 V 도메인에 로컬 보드 보호가 계속 필요할 수 있다. 80 V급 eFuse는 800 V 버스에 연결되거나 이를 보호하지 않는다. 이는 등장 중인 800 V 랙 경계의 별도 보호 문제다.
eFuse를 “스마트”하게 만드는 것
기존 퓨즈는 과전류에 영구 개방으로 반응한다. 스마트 eFuse 또는 핫스왑 회로는 다음과 같이 더 풍부하고 재설정 가능한 전력 입력 정책을 구현할 수 있다.
- 제어된 출력 램프와 돌입전류 제한
- 저전압 및 과전압 응답
- 전류 센싱과 프로그래머블 전류 제한
- 심각한 과전류용 고속 트립 경로
- 지속 과부하용 느린 타이머 또는 폴드백 정책
- 스위치 온도 및 안전 동작 영역 보호
- 래치오프, 재시도 또는 호스트 제어 복구
- 전류, 전압, 전력, 온도 모니터링
- 고장 상태, 구성, 이벤트 이력
모든 설계에 모든 디지털 기능이 필요한 것은 아니며 텔레메트리가 많다고 보호 루프가 본질적으로 빨라지지 않는다. PMBus는 한계 구성, 마진 관찰, 사후 고장 설명을 도울 수 있다. 빠르게 진행되는 단락을 막는 유일한 메커니즘이어서는 안 된다. 심각한 고장 경로는 호스트 프로세서를 사용할 수 없거나 관리 버스가 바쁠 때도 결정론적으로 동작해야 한다.
“스마트”는 단순히 디지털 인터페이스가 있다는 뜻보다 조율된 동작을 설명할 때 가장 유용하다.

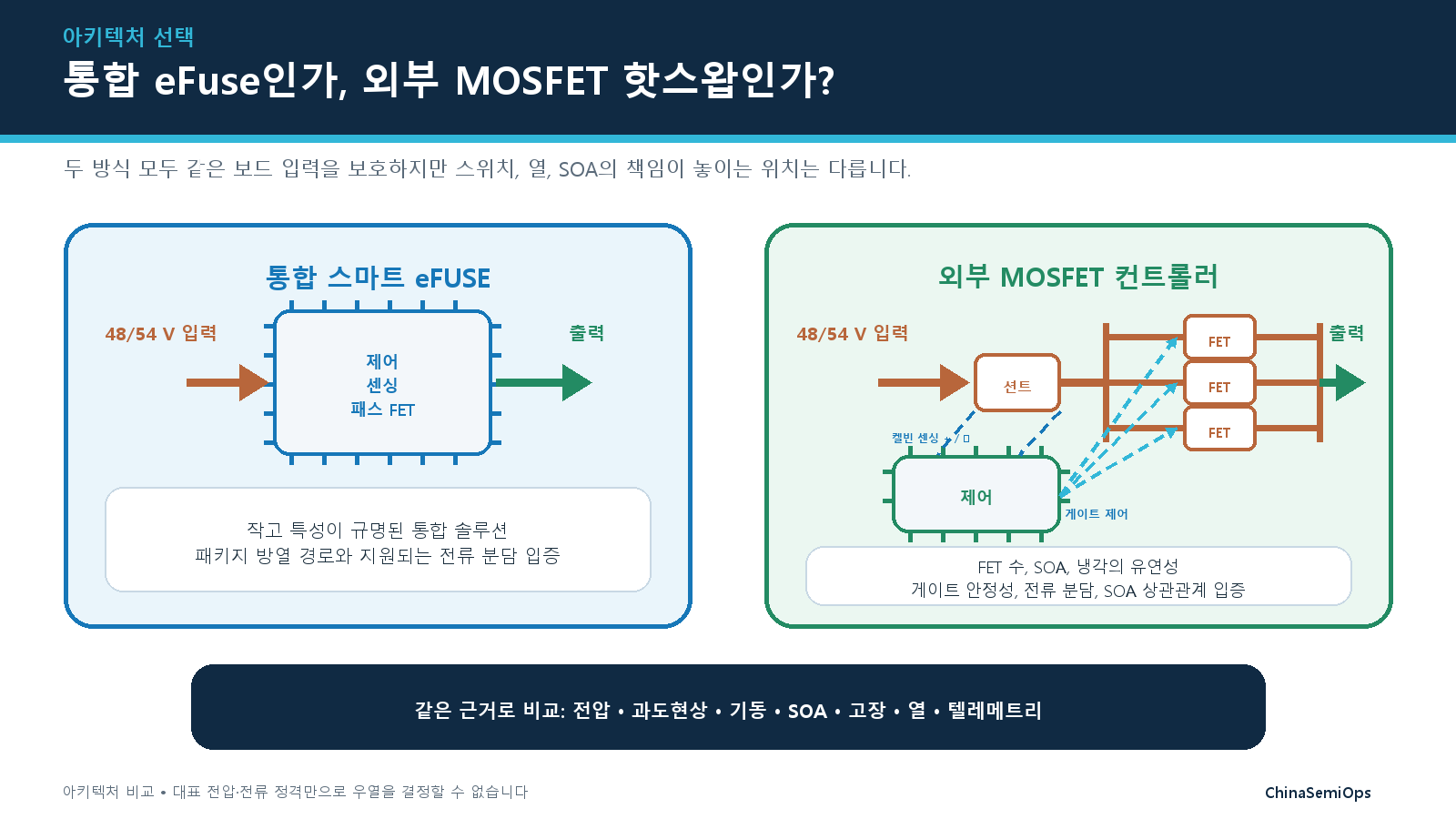

통합 eFuse인가 외부 MOSFET 컨트롤러인가?
두 아키텍처 모두 통전된 소스, 용량성 하류 부하, 기동과 고장을 견뎌야 하는 패스 소자라는 동일한 기본 경계를 제어한다. 책임 분담은 다르다.
| 결정 차원 | 통합 스마트 eFuse | 외부 MOSFET 핫스왑 컨트롤러 |
|---|---|---|
| 전력 경로 | 제어, 센싱, 패스 스위치가 상당 부분 통합 | 선택한 외부 MOSFET 뱅크와 전류 센싱 소자를 컨트롤러가 관리 |
| 주요 이점 | 특성이 규정된 내부 관계를 갖춘 소형 구현 | MOSFET 수, 저항, 냉각, 선형 모드 SOA의 유연성 |
| 전류 확장 | 제품이 허용하는 범위에서만 병렬 또는 스택. 공유 검증 필요 | MOSFET, 센싱 소자, 일부 설계의 병렬 컨트롤러로 확장 |
| 열 경계 | 패키지와 PCB가 통합 스위치 열 제거 | 선택한 외부 스위치와 보드 면적에 열 분산 가능 |
| SOA 책임 | 공급업체 보호 모델과 시스템 수준 유효성 확인 | 실제 MOSFET SOA를 게이트 제어, 타이밍, 온도와 설계자가 상관 확인 |
| 텔레메트리 | 제품별 아날로그 모니터링 및/또는 PMBus | 제품별 PMBus/SMBus 모니터링, 흔히 외부 스위치 측정 포함 |
| 통합 비용 | 패스 소자 변경 자유가 적음 | BOM, 레이아웃, 기생 성분, 유효성 확인 책임 증가 |
| 일반적 선택 이유 | 밀도, 반복성, 소형 통합이 지배 | 전력 수준 또는 고장 규격 범위가 스위치 유연성을 요구 |
TI TPS1689는 통합 접근법의 사례다. TI는 소자를 ACTIVE로 표시하고 9 V~80 V 권장 동작, 조정 가능한 2 A~20 A 과전류 임계값을 갖춘 스택 가능 20 A eFuse, PMBus 텔레메트리를 규정한다. 2025년 12월 개정 Rev. A 데이터시트는 PRODUCTION DATA로 표시되고 명시된 시험 조건에서 통상 3.5 mΩ 온저항을 제시한다. 이는 한 소자의 수치다. 병렬 또는 스택 시스템에는 자체 공유, PCB, 열 유효성 확인이 필요하다.
Infineon XDP730/XDP72x 제품군은 또 다른 통합 방향이다. 회사는 7 V~80 V, 20 A 또는 30 A급 통합 패스 경로, 능동 SOA 제어, 일부 버전의 PMBus를 설명한다. 2026년 7월 28일 관찰 당시 Infineon은 제품군과 샘플/평가 가용성을 발표했지만 실제 부품 페이지에는 여전히 “coming soon”이 표시됐다. 이는 활발한 제품 개발의 증거이지 양산이나 배포의 증거가 아니다.
Analog Devices LTC4286/LTC4287 제품군은 외부 MOSFET 컨트롤러 접근법을 보여 준다. Analog Devices는 현재 LTC4287을 신규 설계에 권장한다. 6.5 V~80 V 입력을 지원하고 게이트 2개를 구동하며, 멀티모드 기동 제어로 MOSFET SOA를 관리하고, SMBus 인터페이스 및 PMBus 호환 명령 구조로 전력 모니터링을 제공한다.
훨씬 높은 보드 전류에서는 외부 스위치를 유지하는 이유가 드러난다. TI PMP23496은 LM5066I 컨트롤러와 외부 MOSFET 9개를 사용하는 시험 완료 54 V, 150 A RMS, 8.1 kW 레퍼런스 설계다. 이는 8.1 kW IC 정격, 출하 서버 또는 플릿 배포의 증거가 아니다. 외부 FET 뱅크가 보호 전력 경로를 확장하는 방식의 공개 공학 사례다.

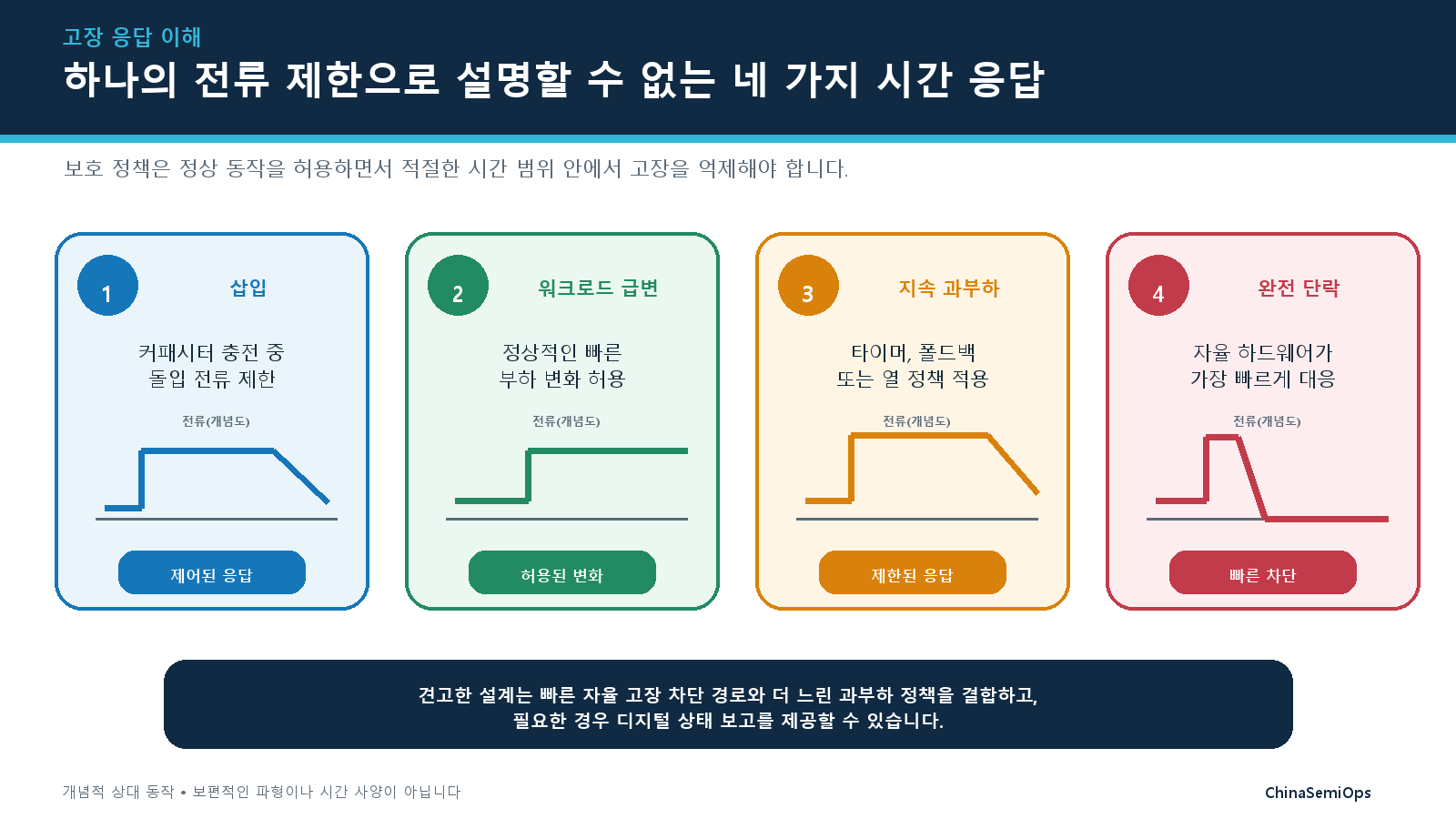

하나의 전류 제한이 아닌 네 가지 타이밍 사례
1. 삽입
연결 시 충전되지 않은 하류 정전용량은 처음에 전류를 요구한다. 보호 회로는 커넥터, 소스, 패스 소자, PCB가 의도한 스트레스 규격 범위 안에 있도록 전압 램프를 제어한다. 이때 패스 스위치는 선형 모드에서 상당한 전력을 소모할 수 있어 정상 상태 온저항보다 SOA와 과도 열 임피던스가 더 중요할 수 있다.
2. 워크로드 스텝
가속기와 하류 컨버터는 정상적이고 빠른 부하 변화를 만들 수 있다. 보호 설계는 이를 고장과 구분해야 한다. 그렇지 않으면 고속 단락 보호만을 위해 선택한 임계값이 정상 연산 중 오동작을 일으킬 수 있다.
3. 지속 과부하
정상 범위보다 높지만 심각한 단락 임계값보다 낮은 부하에는 제한된 전류-시간 정책이 필요하다. 시스템에 따라 회로 차단기 타이머, 폴드백, 열 감시, 재시도 또는 래치오프가 포함될 수 있다. 보편적으로 최적인 복구 정책은 없다.
4. 완전 단락
심각한 단락에는 패스 소자, 커넥터 또는 구리 경로가 파괴적 에너지를 흡수하기 전 자율 응답이 필요하다. 검출 지연, 게이트 방전, 기생 인덕턴스, 클램프 동작이 결과에 영향을 준다. 디지털 보고는 이벤트를 기록할 수 있지만 첫 보호선이 아니다. 이는 보드 수준에서 전압과 고장 에너지가 증가할수록 보호 타이밍이 어려워지는 이유다.
따라서 견고한 설계는 고속 아날로그 심각 고장 경로, 더 느린 과부하 정책, 디지털 관찰 계층을 결합할 수 있다. 정확한 임계값과 타이밍은 보편적인 “AI 워크로드” 수치가 아니라 시험한 보드, 패스 소자, 정전용량, 인덕턴스, 온도에서 나와야 한다.
설계 검토 증거 체크리스트
소자나 아키텍처를 비교할 때 양쪽에 동일한 증거를 요구하라.
- 공칭, 최소, 최대 버스 전압은 무엇인가?
- 어떤 과도 파형, 지속시간, 소스 임피던스를 견뎌야 하는가?
- 어떤 입력 정전용량을 얼마나 빨리 충전해야 하는가?
- 실제 패키지 및 보드 온도에서 정상 및 피크 전류는 얼마인가?
- 패스 소자 SOA가 기동 및 고장 중 필요한 전압, 전류, 펄스 폭, 온도를 포괄하는가?
- 심각 단락과 지속 과부하 응답을 어떻게 정의하고 시험하는가?
- 병렬 소자의 전류 공유와 열 불균형을 어떻게 관리하는가?
- 외부 뱅크의 MOSFET 균형과 게이트 동작을 어떻게 제어하는가?
- 어떤 PCB 면적, 공기 흐름, 콜드 플레이트 또는 기타 냉각 경계를 가정하는가?
- 텔레메트리 정확도, 대역폭, 교정 조건은 무엇인가?
- 트립 뒤 재시도, 래치, 브라운아웃 복구 또는 호스트 명령 중 무엇이 발생하는가?
- 증거는 릴리스 제품, 예비 샘플, 평가 보드, 레퍼런스 설계 또는 양산 배포 중 어느 것인가?
증거 규칙: 제품 페이지, 평가 보드, 출하 중인 고객 배포는 서로 다른 증거 수준이다.
가용 제품은 하나의 보편적 승자를 확립하지 않는다. 통합 eFuse는 소형의 특성 규정된 통합을 우선하고 외부 FET 컨트롤러는 전력 스위치와 열 환경을 확장할 자유를 더 많이 유지하는 경쟁 범주임을 보여 준다.
보호는 헤드라인 정격이 아니라 동작이다
탈착식 보드 입력의 첫 부품은 정상 전력을 받아들이고, 안전하지 않은 전력을 차단하며, 무슨 일이 있었는지 진단할 충분한 증거를 남겨야 한다. 전압 또는 전류 헤드라인만으로 선택하면 가장 어려운 부분을 무시한다.
가장 강력한 48/54 V 보호 설계는 의도한 보드에서 기동, SOA, 고장, 열, 텔레메트리 동작을 함께 입증한 설계다. 통합 eFuse와 외부 MOSFET 컨트롤러 모두 타당할 수 있지만 동일한 동작 및 고장 규격 범위를 기준으로 평가할 때만 그렇다.
48/54 V AI 서버 전력 경로를 평가하고 있는가? 헤드라인 정격이 아니라 해당 규격 범위에서 시작하라. 버스 과도현상, 입력 정전용량, 기동 시간, 스위치 온도, 완전 단락 응답, 텔레메트리 요구사항을 정의한 뒤 두 아키텍처를 동등한 조건으로 비교하라. ChinaSemiOps는 이 비교의 틀을 잡는 공개 출처 기반 비기밀 논의를 환영한다.
48/54 V 대전류 버스에는 심각한 아크, 열, 커넥터, 화재 에너지가 존재할 수 있다. “핫스왑 가능”이 노출된 통전 하드웨어를 본질적으로 안전하게 정비할 수 있다는 뜻은 아니다. IC는 커넥터 시퀀싱, PCB 및 버스 임피던스, 상류 보호, 방전, 열 설계, 인클로저, 서비스 절차에도 의존하는 조율된 시스템의 한 계층이다.
이 글은 공학 프레임워크이며 부품 권고, 안전 설계, 시장 전망 또는 생산 사양이 아니다.
