지난 10년 대부분 동안 전력 반도체의 핵심 논쟁은 어떤 소재가 승리할지였다. 실리콘 카바이드와 질화갈륨 중 무엇이 이기고 언제 실리콘 IGBT를 대체할 것인가였다. 이 논쟁은 끝나지 않았지만 가장 까다로운 고전압·대전류 애플리케이션에서는 갈수록 잘못된 질문이 되고 있다.

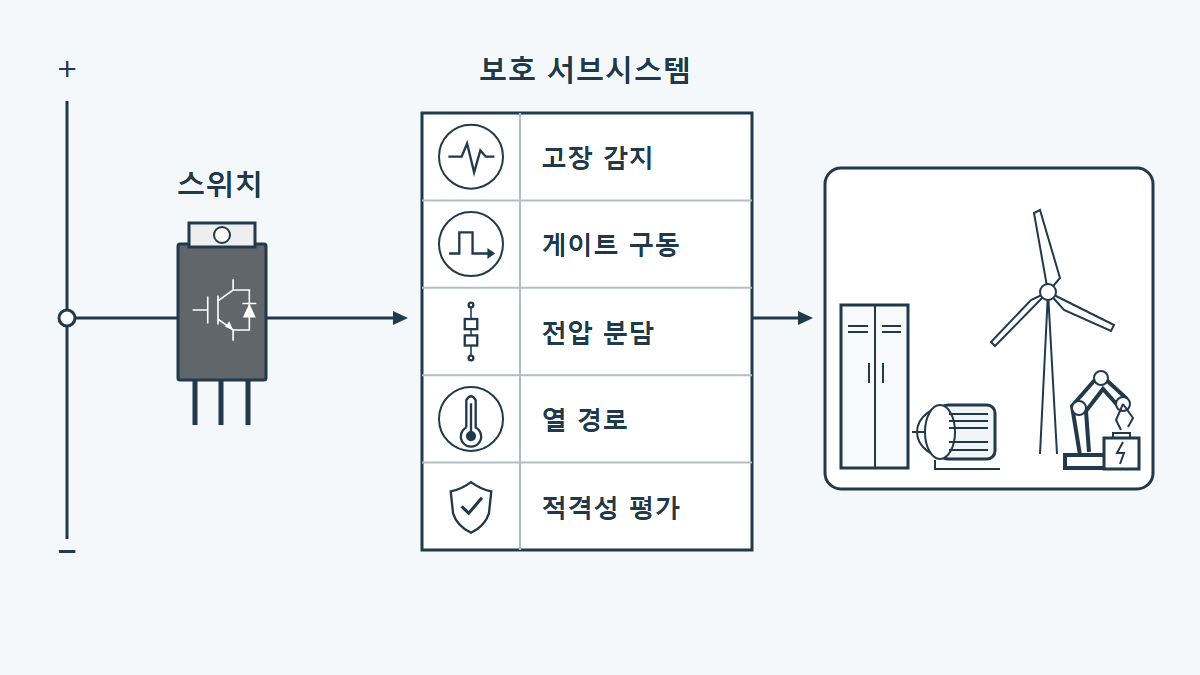

시스템이 수 kV 동작 전압과 수백 A 연속 전류에 도달하면서 공학적 과제가 이동하고 있다. 이제 질문은 특정 반도체가 이 전압에서 효율적으로 스위칭할 수 있는가만이 아니다. 고장 검출, 전류 차단, 직렬 및 병렬 소자 공유, 게이트 구동 절연, 미션 프로파일 인증을 포함한 주변 보호 아키텍처가 신뢰성 있게 동작할 수 있는가이다. 여러 중요한 측면에서 이 문제는 최신 반도체가 대체하려는 실리콘 소자보다 최신 반도체에서 더 어렵다.
HV/HC 규모에서 소자는 진입점일 뿐이다. 방어 가능한 가치는 갈수록 보호, 패키징, 인증 스택에 있다.
DC 고장 차단이 유독 어려운 이유
교류 시스템에서 고장 전류는 초당 100~120회 영점을 지난다. 기계식 차단기는 이 자연 영점을 이용해 아크를 소호하고 회로를 개방한다. 직류 시스템에는 자연 영점 통과가 없다. DC 회로 차단기는 인공 전류 영점을 만들어 고장 에너지를 전류 전환 분기로 우회시키고 저장된 유도 에너지를 보통 금속 산화물 배리스터 클램프에서 소산해야 한다.
클램프가 흡수해야 하는 에너지는 루프 인덕턴스와 피크 고장 전류 제곱에 비례한다. 수 kV 버스 전압에서 수백 A를 전달하는 저인덕턴스 연결에서는 고장 전류가 마이크로초당 수 kA로 증가할 수 있다. 1 µs 이내에 검출하고 차단하는 보호 회로는 ms 단위로 동작하는 회로와 근본적으로 다른 고장 에너지 예산을 갖는다. 이 속도 차이가 반도체 기반 DC 회로 차단기의 핵심 논거다.

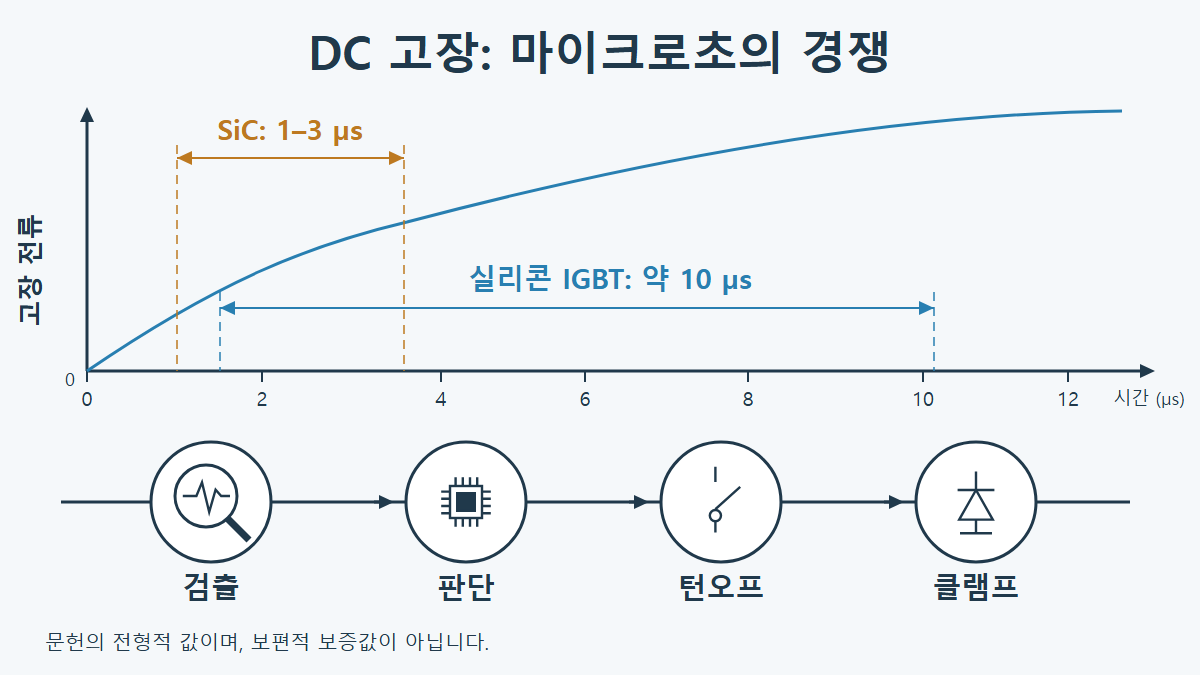

보편적 보장이 아닌 일반적 문헌 값이다. SiC 보호에는 흔히 1–3 µs 동작 윈도만 있어 검출, 결정, 턴오프, 에너지 클램핑이 긴밀하게 결합된 순서가 된다.
APEC 2026에서 발표된 연구는 1.2 kV MOSFET으로 제어하는 1.2 kV JFET 5개의 SiC JFET 슈퍼캐스코드라는 직렬 스택 스위칭 아키텍처가 7.2 kV 차단 전압을 달성하고 7.8 kV에서 1 kA를 실험적으로 차단했음을 보여 줬다. 이는 상용 제품이 아닌 학회 연구 결과지만 이 수준의 반도체 기반 고전압 차단이 물리적으로 가능함을 입증한다. (APEC 2026 논문)
솔리드 스테이트가 치르는 대가
반도체 차단의 속도 이점은 전류 경로에 상시 존재한다는 물리를 바꾸지 않는다. 솔리드 스테이트 회로 차단기는 전체 부하 전류를 연속으로 전달한다. 연구된 일부 DC 차단기 토폴로지와 듀티 조건에서 공개 분석은 총 시스템 손실의 약 30~35%를 반도체의 온상태 전압 강하에 귀속한다. 이는 닫힌 기계식 접점이 피하는 영구적인 효율 및 냉각 페널티다.
SiC의 고장 처리 양상은 스위칭 성능 서사가 시사하는 것보다 미묘하다. 공개 특성 평가 연구에 따르면 단락 내량 시간, 즉 볼티드 폴트에서 열 파괴 전까지 소자가 생존할 수 있는 시간은 SiC MOSFET에서 일반적으로 1~3 µs이며 유사 정격 실리콘 IGBT는 약 10 µs다. SiC는 단락 시 5~10배 높은 전류 밀도와 다이 면적당 더 낮은 열용량으로 동작한다.
IGBT용으로 개발된 기존 디새추레이션 보호 회로는 SiC 모듈에 직접 적용할 수 없다. SiC의 더 높은 di/dt와 약한 단락 견고성에는 새로운 서브마이크로초 절연 고장 센싱 솔루션이 필요하다. 고장 발생과 소자 파괴 사이의 설계 윈도는 대체 대상 기술보다 좁다. 보호 난이도 논거는 양방향이다. SiC는 더 빠른 스위칭을 가능하게 하지만 더 짧은 고장 내량 윈도가 차단기 듀티에서 직접 불리하게 작용한다.
실리콘도 정체되어 있지 않다
2026년 2월 중요한 반대 서사가 등장했다. Hitachi Energy와 Pakal Technologies는 Pakal의 절연 게이트 턴오프 사이리스터인 IGTO를 3.3 kV 이상 정격 실리콘 전력 모듈에 통합하기 위한 협업을 발표했다. Pakal은 기존 모듈 아키텍처와의 호환성을 유지하면서 고전류 및 고온에서 IGBT보다 전도 손실이 약 30% 낮다고 주장한다. 이 수치는 공급업체 발표이며 독립적으로 유효성 확인되지 않았다. 목표 애플리케이션은 철도 트랙션, 재생에너지, 계통 저장, 고전력 인프라다.
IGTO는 확립된 IGCT, 즉 통합 게이트 정류 사이리스터와 함께 SiC 모듈이 진전하는 바로 그 전압 및 전류 등급에서 실리콘도 적극 진화하고 있다는 증거다. IGCT 기술의 공개 리뷰는 IGBT보다 낮은 온상태 전압과 우수한 단락 견고성을 언급하며, 저스위칭 주파수에서 약 5 MVA 이상이면 이 소자가 선호된다고 한다.
차단기 듀티는 스위칭 주파수가 거의 0인 애플리케이션이다. 소자는 DC를 전달하고 고장 이벤트당 한 번 스위칭한다. 가장 중요한 지표는 전도 손실과 단락 견고성이다. 두 측면에서 실리콘은 고전류·저스위칭률 동작에 이점이 있고, SiC의 대표 이점인 고주파 스위칭 효율은 이 듀티와 거의 무관하며 고장 내량 약점은 직접 노출된다.

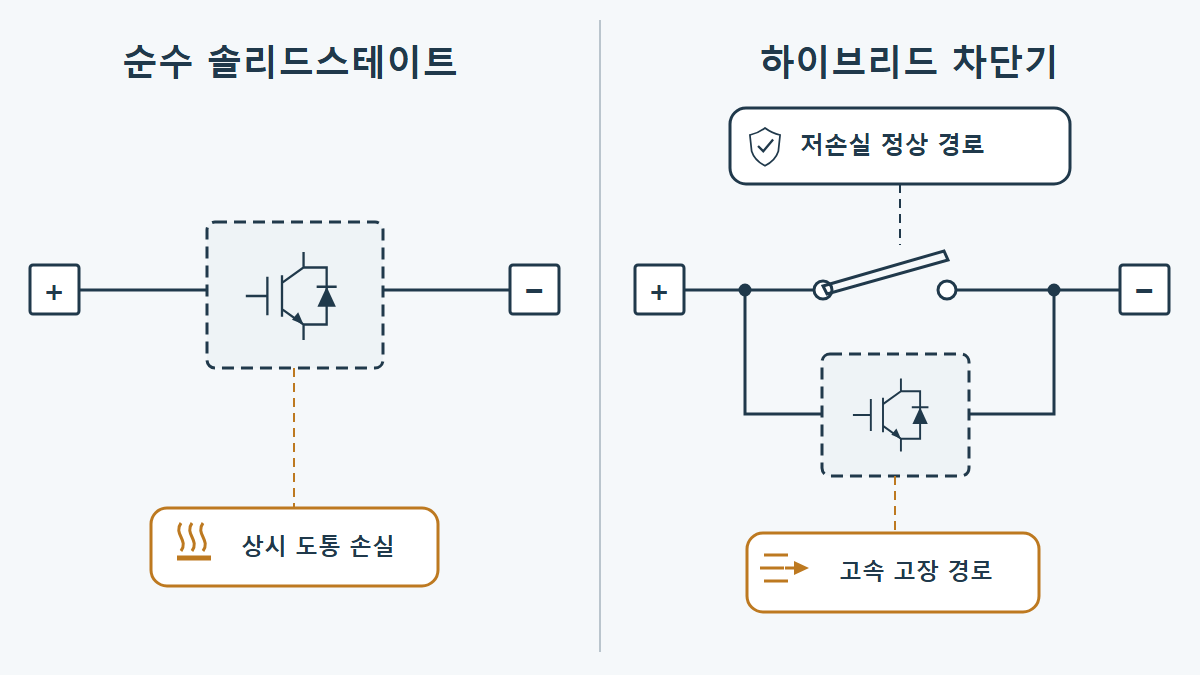

송전급 고전압 직류에서는 공개 아키텍처와 선도 시연이 하이브리드 차단기를 선호한다. 온상태 손실이 무시할 정도인 기계식 주 전도 경로와 마이크로초 차단 이벤트를 처리하는 솔리드 스테이트 반도체 전류 전환 분기를 결합한다. 반도체는 속도를 제공하고 기계 경로는 연속 전류를 전달한다.
토폴로지 절충점: 순수 솔리드 스테이트는 반도체를 전류 경로에 계속 두고, 하이브리드 설계는 저손실 정상 경로와 고속 고장 전류 전환 경로를 분리한다. 최선의 선택은 여전히 전압, 듀티 사이클, 시스템 요구사항에 따라 달라진다.
최고 전압과 전류에 도달하기 위해 필요한 여러 SiC 소자의 직렬 및 병렬 연결은 적극적인 공학 과제를 만든다. 직렬 연결 소자의 전압 공유에는 출력 정전용량 불일치와 게이트 타이밍 스큐 보상이 필요하며, 스트링에서 가장 빠르게 스위칭하는 소자가 순간적으로 전체 스트링 전압을 받을 수 있다. 병렬 소자의 전류 공유는 임계전압 균일성과 게이트 및 전력 루프의 레이아웃 대칭에 달려 있다. 공개 조사는 kW급에서도 능동 밸런싱을 지속적 연구 영역으로 설명한다.
중전압 DC 솔리드 스테이트 회로 차단기의 인증 프레임워크에는 아직 성숙한 전용 형식시험 표준이 없다. IEC 62271 제품군은 교류 스위치기어를 다루며 IEC TS 62271-318:2024는 100 kV 이상 DC 스위치기어를 다룬다. 따라서 1.2 kV~6.6 kV 범위의 고장 차단 내구성, 절연 무결성, 열 사이클 인증, 페일세이프 동작에는 성숙한 전용 비교 프레임워크가 없어 조달 비교가 어렵다. 이 표준 공백은 소자 성능과 독립적인 실제 도입 장벽이다.
Infineon은 1300 V HybridPACK Drive SiC 모듈 FS01M9R13A7MA2B가 최대 205 °C에서 연속 동작할 수 있다고 밝힌다. 이는 보도자료가 언급한 일반적인 175 °C 설계점보다 높다. 이는 제품 정격 주장이지 해당 온도의 미션 프로파일 수명 증거가 아니다. 인터커넥트 기술, 냉각, 디레이팅, 전력 사이클링, 인증이 고온 능력이 신뢰성 마진, 더 작은 열 하드웨어 또는 가속 마모 중 무엇으로 이어지는지 결정한다.
이것이 의미하는 것
3.3 kV 이상에서 경쟁적 차별화는 기판 선택, 다이 접합 방식, 봉지재 및 연면거리 설계, 통합 게이트 구동, 전력 사이클 내구성 및 부분방전 데이터를 포함한 인증 증거라는 완전한 모듈 스택과 갈수록 연결된다. 이는 범용 스위칭 다이의 특성이 아니다.
소자 설계, 모듈 조립, 시스템 통합에 걸친 전력 반도체 참여자에게 이는 고전압·대전류 인프라 애플리케이션의 가치가 다이 성능이나 웨이퍼 생산능력만큼 인증된 서브시스템 역량과 연결됨을 뜻한다. 제품 가용성과 엔지니어링 샘플은 배포 증거가 아니다. 검토한 공개 증거에 검증된 양산 설계 수주가 없다는 점은 초기 3.3 kV SiC 시장과 일치하지만 비공개 도입이 없음을 입증하지는 않는다.
구매자와 파트너가 물어야 할 것
구체적인 양산 설계 수주가 있는가, 아니면 샘플과 시연만 있는가?
의도한 버스 전압, 루프 인덕턴스, 온도에서 어떤 단락 안전 동작 영역 및 보호 응답 시간 증거가 있는가?
실제 듀티 사이클에서 전도 손실과 총 냉각 비용이 하이브리드 및 기계식 대안과 어떻게 비교되는가?
어떤 전력 사이클, 부분방전, 절연, 페일세이프 시험 데이터가 있는가?
구매자가 어떤 형식시험 및 인증 경로를 수용할 것인가?
기존 175 °C 설계점 이상의 동작을 어떤 미션 프로파일 증거가 뒷받침하는가?
업계는 실리콘 카바이드가 수 kV 수준에서 스위칭할 수 있는지를 논쟁하는 것이 아니다. 미해결 질문은 시스템 수준에 있다. 고연속전류 애플리케이션에서 솔리드 스테이트 보호 아키텍처가 기계식 및 하이브리드 솔루션의 전도 효율에 맞설 수 있는가, 양산 설계의 충분히 빠른 고장 검출로 SiC의 더 짧은 단락 내량 시간을 해결할 수 있는가, MVDC 솔리드 스테이트 회로 차단기 표준 인프라가 제품 발표 속도에 맞춰 성숙할 수 있는가이다. 실리콘은 동일한 전압 등급으로 적극 진화하고 있고 하이브리드 토폴로지는 최고 전력 수준에서 입증된 솔루션으로 남아 있으며 인증 경로는 길다. 이것이 해당 범주의 상업적 궤적을 결정할 미해결 질문이다.
