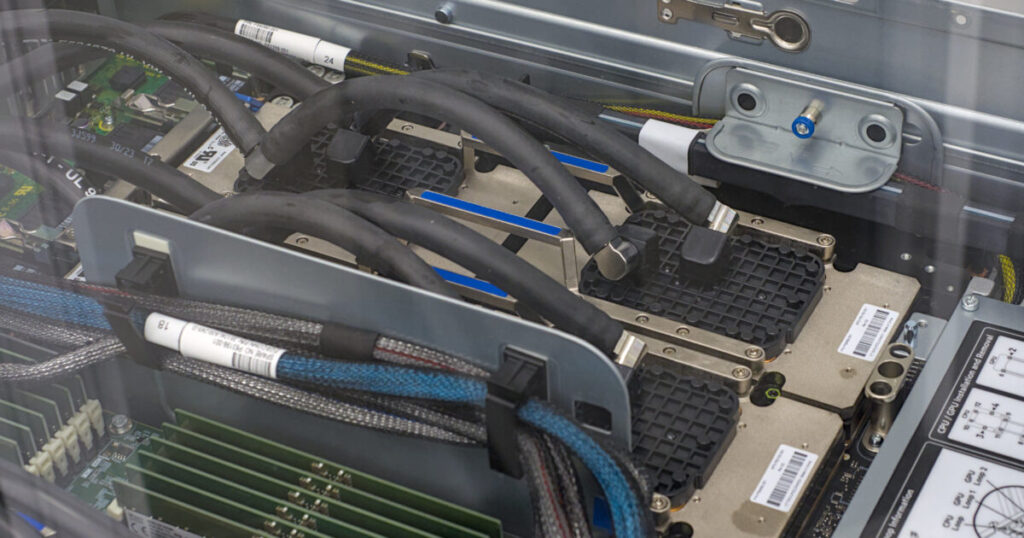

일반적인 컴퓨팅 장비 참고 사진입니다. 사진: Fukumoto, 라이선스 CC BY-SA 4.0. 이 사이트에 맞게 크기를 줄이고 잘랐으며, 사진과 변형본은 계속 CC BY-SA 4.0을 따릅니다. 이 라이선스는 사진에만 적용되며 글 끝의 본문 공유 안내와는 별개입니다. 보증이나 제휴를 뜻하지 않습니다.
돌입전류 제어, 신속한 고장 격리, 정밀 텔레메트리(telemetry, 모니터링을 위해 수집하고 보고하는 측정 데이터이며 이벤트 기록기나 빠른 보호와는 구별됨)가 변환 효율만큼이나 메가와트급 AI 랙의 정비 가능성을 좌우하는 이유
컴퓨트 트레이가 전원이 인가된 고전압 랙 경계로 들어간다. 트레이의 컨버터가 단 하나의 가속기에 전력을 공급하기도 전에, 별도의 시스템이 연결의 유효성을 판단하고 트레이로 유입되는 충전을 제어하며 전압과 전류가 예상대로 동작하는지 확인한 뒤 주 전력 경로를 활성화해야 한다. 또한 필요할 때 다시 차단할 준비도 갖춰야 한다.
이 경계는 보통 핫스왑이라고 불린다. 새롭게 등장하는 800 VDC(volts of direct current, 직류 전압 표기이며 DC는 direct current, 즉 직류를 뜻함) 아키텍처에서는 그 명칭이 실제 역할보다 작게 들린다.
800 VDC 데이터센터 논의에서 가장 많은 것을 보여주는 수치는 효율 백분율이 아니라 전류다.
이상적인 1 MW(megawatt, 100만 와트) 조건에서 54 V 버스의 전류는 약 18.5 kA(kiloampere, 전류 단위인 암페어의 1,000배)다. 800 V에서는 같은 전력이 1.25 kA에 해당한다. 실제 시스템에는 변환 손실, 이중화, 과도 상태, 배전 여유가 필요하지만, 이 일차 관계는 아키텍처 변화의 압력을 설명한다. 랙 전력이 메가와트급에 가까워질수록 배전 전압을 높이면 도체, 커넥터, 버스바가 운반해야 하는 전류가 크게 줄어든다.
NVIDIA에 따르면 54 V 중심으로 구현한 1 MW 랙에는 최대 200 kg의 구리 버스바가 필요할 수 있다. NVIDIA가 제안한 800 VDC 아키텍처는 1 MW 이상 랙을 지원하기 위한 것으로, 2027년 Kyber 세대에 맞춰 본격 생산할 계획이다. 이는 로드맵이지, 800 VDC가 이미 오늘날의 랙 아키텍처를 대체했다는 증거가 아니다. 다만 2026년에는 이를 뒷받침하는 반도체 생태계가 발표용 다이어그램에서 구체적인 레퍼런스 하드웨어로 이동하기 시작했다.
이 전환에서 눈에 띄는 부분은 더 높은 전압과 밀도로 에너지를 변환하는 SiC(silicon carbide, 탄화규소) 및 GaN(gallium nitride, 질화갈륨) 전력 스위치다. 두 소재는 와이드밴드갭 반도체, 즉 전자의 에너지 간격(밴드갭)이 커서 실리콘보다 높은 전기장을 견딜 수 있는 반도체 계열이다. 덜 눈에 띄지만 잠재적으로 더 큰 차별화가 가능한 부분은 제안된 아키텍처의 관련 랙 또는 컴퓨트 트레이 인터페이스에 있는 아날로그 제어 경계다. 800 VDC에서 핫스왑은 더 이상 단순한 편의 회로가 아니다. 저장 에너지를 관리하고, 돌입전류를 제어하며, 고장과 워크로드 과도 현상을 구분하고, 고장 난 트레이를 격리하고, 랙의 다른 부분이 계속 작동하도록 지원하면서 발생 상황을 보고해야 한다.

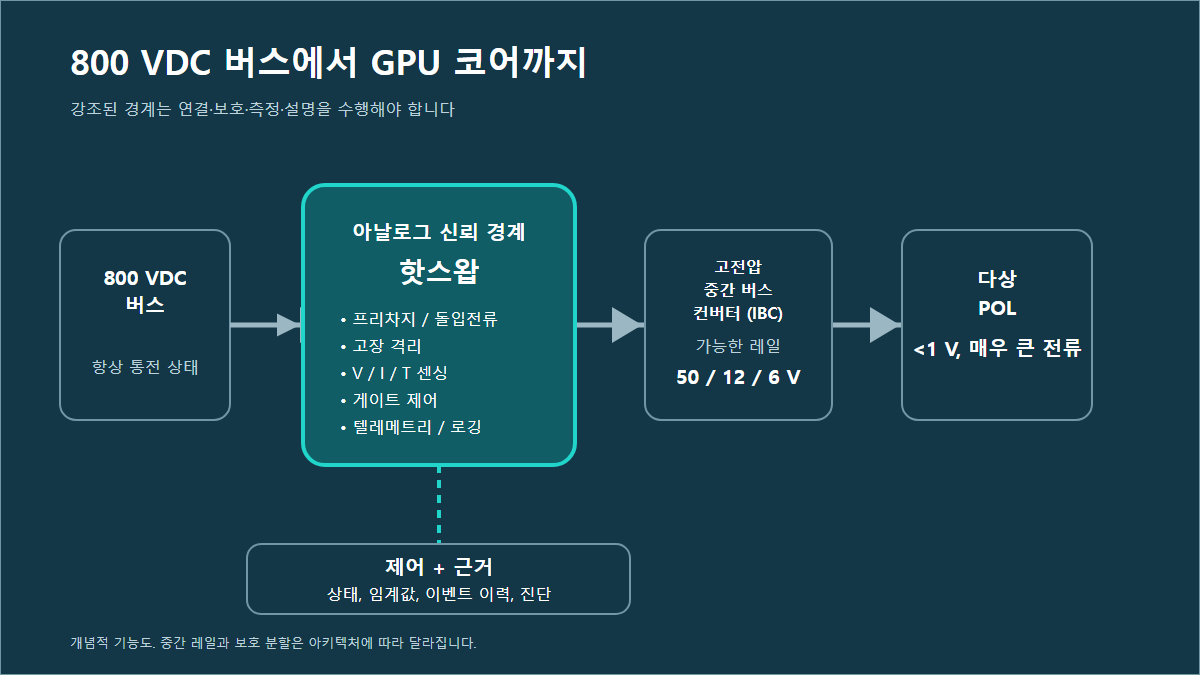

따라서 핫스왑은 새롭게 등장하는 800 V AI 랙의 아날로그 제어 평면이 된다. 여기서 ‘아날로그 제어 평면’은 보호, 센싱, 절연, 텔레메트리, 상태 관리 기능의 연계를 바라보는 편집상의 관점이며, 확립된 산업 분류를 뜻하지 않는다.
핵심 인사이트
- 800 V 전환은 변환 효율의 문제인 동시에 보호, 센싱, 정비 가능성의 문제다.
- 2026년에 공개된 레퍼런스 아키텍처는 핫스왑 제어, 절연 센싱, 게이트 드라이브, 텔레메트리, 디지털 전력 관리, 고장 조정에서 새로운 집적회로(IC, integrated circuit) 탑재 기회를 시사한다.
- 와이드밴드갭 스위치가 정밀 아날로그의 필요성을 없애지는 않는다. 더 빠른 에지와 더 큰 고장 에너지는 센싱, 절연, 타이밍, 안전 종료를 더 어렵게 만들 수 있다.
- 이 기회는 성숙 단계가 아니라 등장 단계다. 48/54 V와 800 V는 공존할 것이며, 광범위한 배치 전에 해결해야 할 중요한 보호 및 상호운용성 문제가 남아 있다.
전압 전환의 배경에 있는 전류의 벽

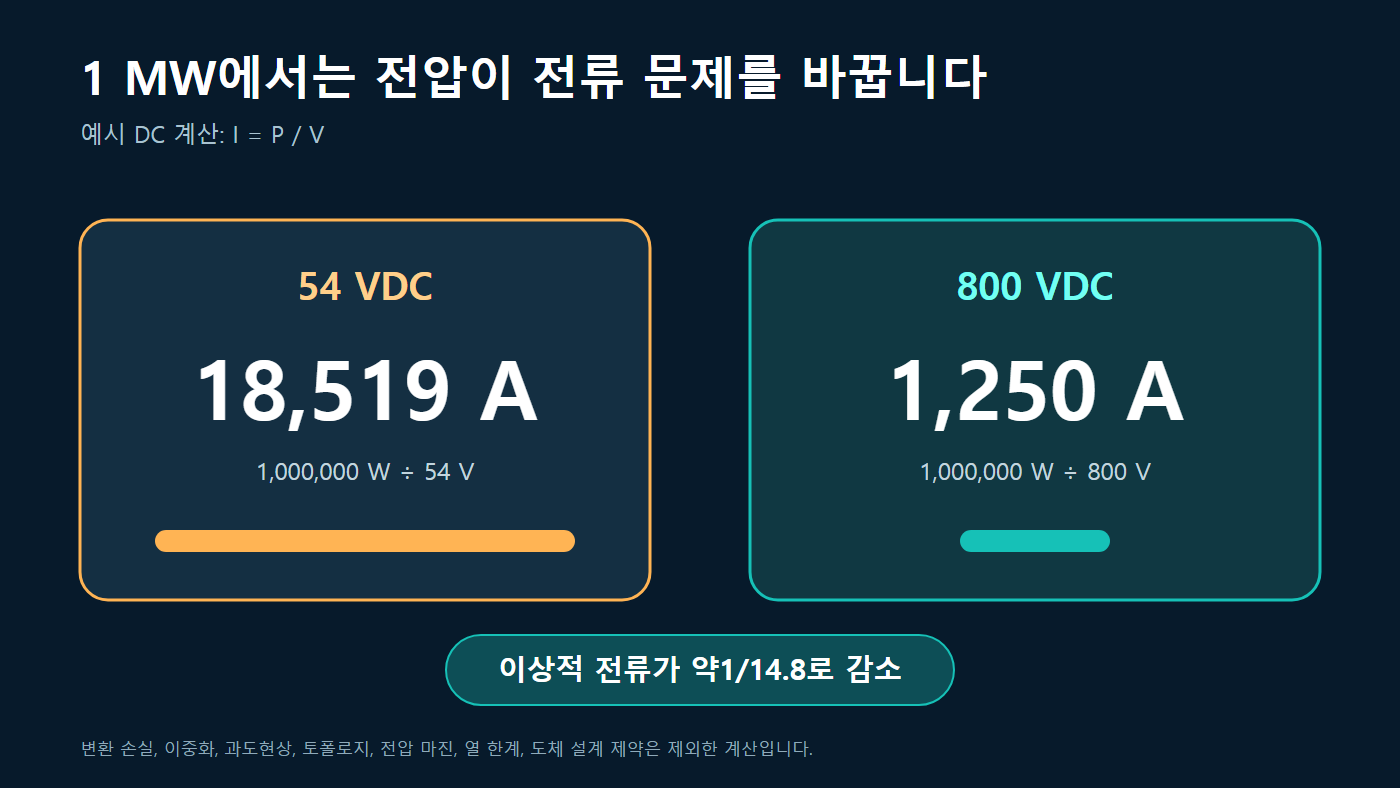

전력은 전압과 전류의 곱이다. 단순한 DC 비교에서는 다음과 같다.
I = P / V
여기서 I는 전류(암페어, A), P는 전력(와트), V는 전압(볼트)이다. 1 MW에서:
| 배전 전압 | 이상적 전류 | 수치가 보여주는 의미 |
|---|---|---|
| 54 VDC | 18,519 A | 도체, 커넥터, 버스바, 열 설계에 극심한 부담 |
| 800 VDC | 1,250 A | 동일 전력에서 전류가 약 14.8배 감소 |
이 값들은 랙 설계값이 아니라 설명을 위한 계산이다. 변환 손실, 이중화, 동적 부하 여유, 토폴로지, 도체 온도 한계를 제외했다. 목적은 54 V의 점진적 개선이 결국 물리적 패키징 한계와 충돌하는 이유를 보여주는 것이다.
NVIDIA는 랙 공간, 구리 질량, 반복적인 전력 변환을 기존 접근법의 한계로 지목한다. 제안 아키텍처는 800 VDC 변환을 중앙화하고 고전압 DC를 컴퓨트 랙 가까이 이동시킨다. 이후 고전압 중간 버스 컨버터가 버스를 50 V, 12 V, 6 V 등의 레일로 낮추고, 다상 컨버터가 가속기에 1 V 미만 전력을 공급한다.
어떤 변환 경로가 최종적으로 우세할지는 아직 정해지지 않았다. 2026년에 제시된 아키텍처에서 이를 확인할 수 있다.
- Texas Instruments는 800 V 핫스왑 단계, 통합 GaN 단계를 사용한 절연형 800 V-대-6 V 컨버터, 6 V-대-1 V 미만 다상 단계를 시연했다.
- STMicroelectronics는 800 V-대-50 V, 12 V, 6 V 방식을 제시해 서버 폼팩터에 따라 서로 다른 중간 레일이 공존할 수 있음을 시사했다.
- Infineon은 800 V-대-50 V 및 800 V-대-12 V 고전압 중간 버스 레퍼런스 설계와 함께, 800 V에 연결되는 고전압 배터리 백업 레퍼런스 설계를 공개했다.
- Analog Devices(ADI)는 NVIDIA MGX 생태계를 위한 고전압 핫스왑 및 DC-DC(한 직류 전압을 다른 직류 전압으로 바꾸는 변환) 솔루션을 개발하고 있다고 설명했다.
이 발표들은 아키텍처와 생태계가 성숙해 가고 있다는 증거로 읽는 것이 적절하다. 여러 항목은 레퍼런스 설계 또는 개발 중인 솔루션이며, 광범위한 양산 배치의 증거가 아니다.
800 V가 핫스왑 문제를 바꾸는 이유

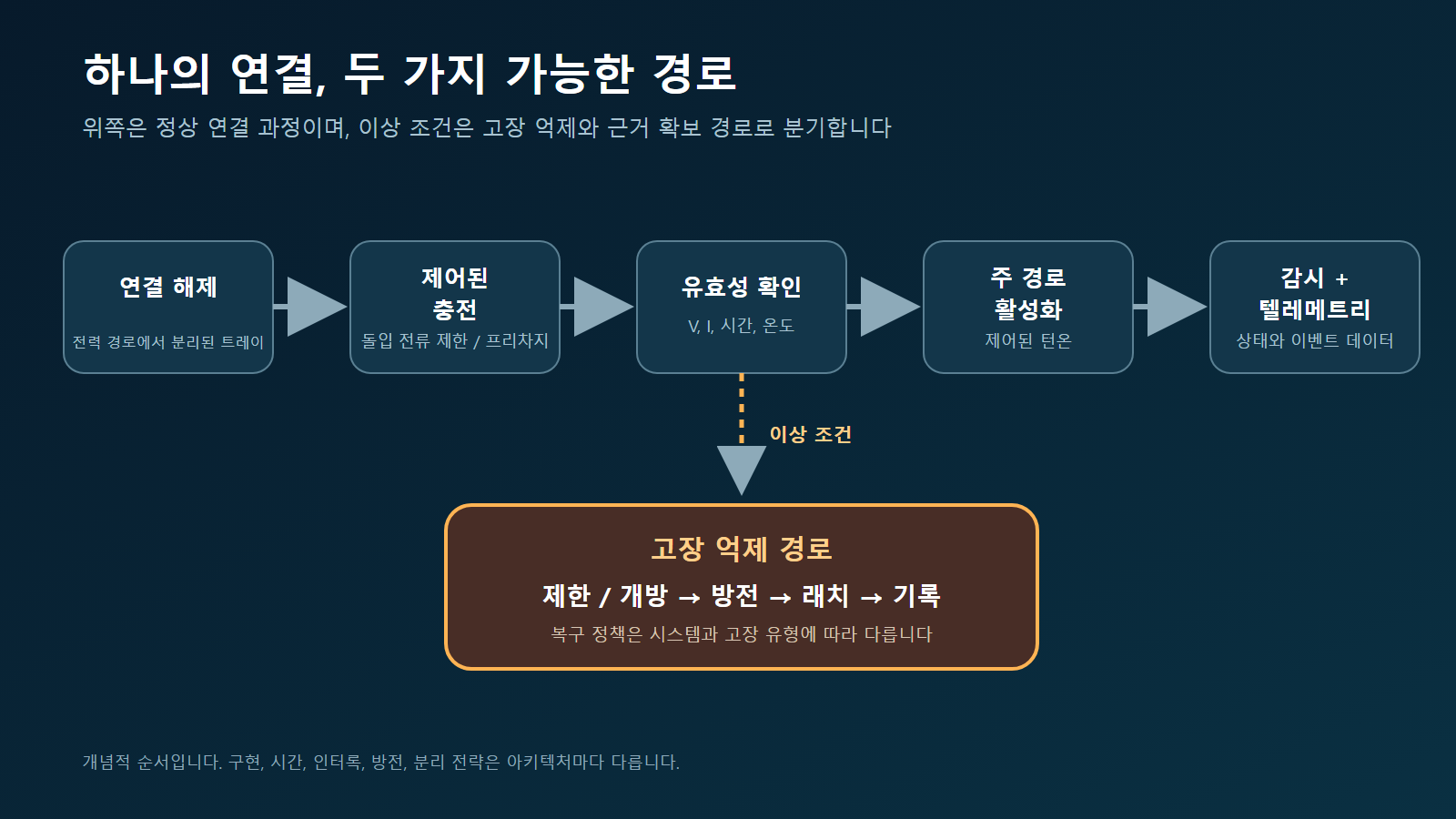

기존 핫스왑에서는 랙의 나머지 부분에 전력이 공급되는 동안 기술자가 서버 트레이를 삽입하거나 교체한다. 컨트롤러는 트레이 입력 커패시턴스를 충전하는 전류를 제한하고, 기동 조건이 적절한지 확인한 뒤 주 전력 경로를 활성화한다.
800 VDC에서는 같은 순서가 훨씬 더 높은 에너지 경계에서 수행된다. 컨트롤러와 주변 전력 단계는 다음 다섯 기능을 조정해야 할 수 있다.
- 삽입 감지 및 적합성 확인. 커넥터 체결, 극성, 버스 상태, 로컬 준비 상태를 확인한다.
- 트레이 프리차지. 비어 있는 커패시터 뱅크가 단락처럼 보이지 않도록 제어된 경로를 통해 입력 커패시턴스를 충전한다.
- 전환 검증. 주 스위치를 활성화하기 전에 전압 상승, 전류, 타이밍, 온도, 비정상 누설을 확인한다.
- 연결 및 모니터링. 전류, 전압, 전력, 열 상태를 지속적으로 측정하면서 주 경로를 켠다.
- 고장 억제. 단락, 과부하, 아크 관련 이상, 컨버터 고장, 안전하지 않은 열 상태를 감지한 뒤 트레이를 격리하고 진단을 위한 증거를 보존한다.
이 때문에 ‘핫스왑’이라는 말은 기능을 충분히 표현하지 못한다. 이 블록은 항상 전원이 인가된 배전 버스와 탈착 가능한 고전력 부하 사이의 경계에 있다. 아날로그 프런트엔드, 게이트 제어 시스템, 보호 상태 머신, 텔레메트리 소스로 작동한다.
블록 내부에 숨어 있는 네 가지 아날로그 설계 문제
1. 돌입전류 제어가 에너지 관리 문제가 된다

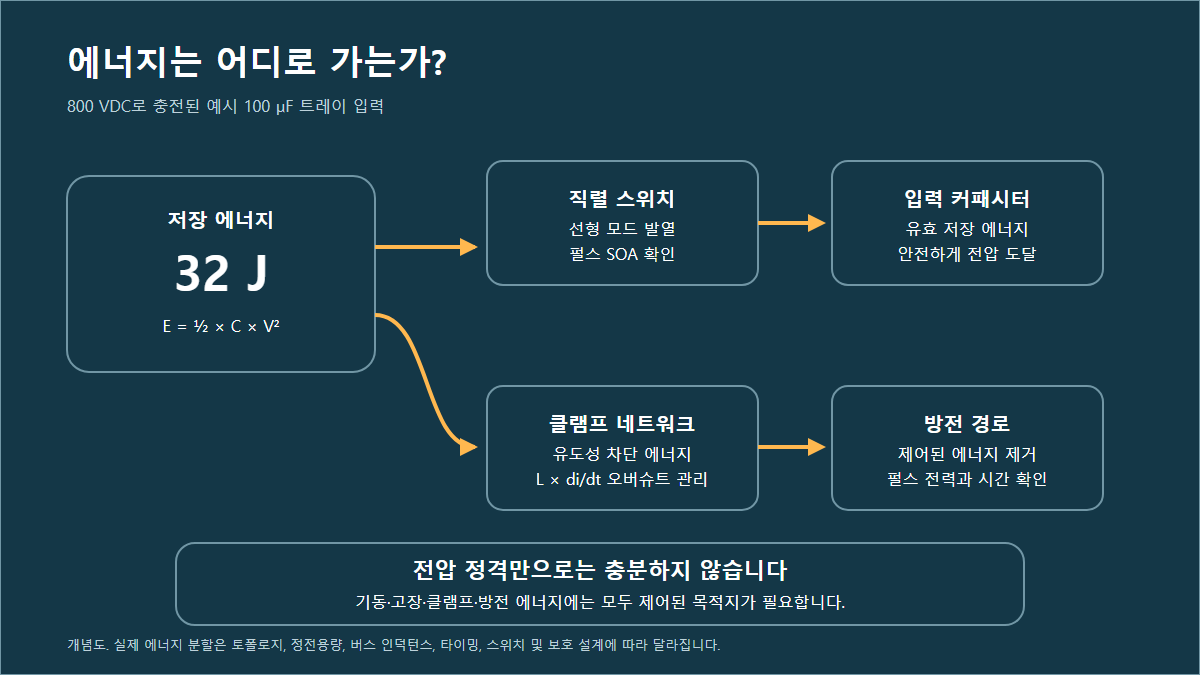

컴퓨트 트레이의 입력 커패시턴스는 충전되어야 한다. 단순화한 저장 에너지 관계는 다음과 같다.
E = 1/2 × C × V²
여기서 E는 저장 에너지, C는 커패시턴스(커패시터가 전하를 저장하는 능력), V는 커패시터에 걸리는 전압이며, 위첨자 2는 제곱(자기 자신을 곱함)을 뜻한다. 예를 들어 100 µF(microfarad, 패럿의 100만분의 1인 커패시턴스 단위)를 800 V로 충전하면 32 J(joule, 에너지 단위)가 저장된다. 100 µF는 설명을 위한 예시 값이다. 제어된 선형 충전 중 직렬 스위치는 최종적으로 커패시터에 저장되는 에너지와 같은 수준의 에너지를 소모할 수 있다. 따라서 핫스왑 스위치는 항복 전압, 정격 전류, 낮은 온저항만으로 선정할 수 없으며, 펄스 안전 동작 영역(SOA, safe operating area: 온도와 펄스 지속 시간을 포함한 지정 조건에서만 스위치가 견딜 수 있는 전압·전류의 조합)도 기동 및 고장 조건을 포괄해야 한다.
에너지는 전압의 제곱에 비례하므로 800 V로 충전된 커패시턴스는 같은 커패시턴스를 48 V 또는 54 V로 충전했을 때와 다른 응력 등급에 해당한다. 실제 아키텍처는 커패시턴스를 분할하거나 사이드카(sidecar, 컴퓨트 랙 옆에 별도로 두는 전력 캐비닛)를 사용하거나 중간 변환을 적용할 수 있지만, 컨트롤러에는 여전히 제어된 기동 궤적이 필요하다.
설계 질문은 단순히 ‘얼마나 많은 전류를 허용할 것인가?’가 아니다. 기동 및 비정상 조건 전반에서 패스 소자, 프리차지 경로, 커넥터, 후단 컨버터가 각자의 안전 동작 영역 안에 머무르는지가 핵심이다.
2. 빠른 트립이 오동작 트립이 되어서는 안 된다
AI 부하는 동적이다. 보호 회로는 실제 고장을 예상된 기동 동작, 컨버터 과도 현상, 워크로드에 따른 전류 변화와 구분해야 한다. 임계값이 너무 느리면 스위치와 도체가 파괴적 에너지에 노출될 수 있다. 너무 민감하면 정상적인 과도 상태에서 건전한 컴퓨트 자원을 차단할 수 있다.
이러한 긴장은 심각한 고장을 위한 고속 아날로그 비교기, 느린 과부하를 위한 필터링 또는 디지털 감독 임계값, 프로그래머블 타이밍, 후단 컨버터와의 연동 등 다단계 보호의 여지를 만든다.
빠른 보호와 느린 텔레메트리는 구분해야 한다. 관리용 아날로그-디지털 변환기(ADC, analog-to-digital converter, 아날로그 신호를 디지털 값으로 바꾸는 회로)는 측정값을 샘플링하고, PMBus(Power Management Bus, 측정값과 설정을 주고받는 디지털 관리 인터페이스)는 그 값이나 설정을 전달하는 데 쓰인다. 샘플링한 측정값과 보존된 기록은 무엇을 언제 얼마나 오래 포착하고 보존했는지에 따라 고장 이후 분석에 도움이 될 수 있다. 그러나 ADC나 버스 트랜잭션만으로 이벤트를 재구성할 수는 없으며, 포착은 버스의 기능이 아니다. 둘 중 어느 것도 급속히 진행되는 단락에서 스위치를 보호하는 유일한 수단이어서는 안 되며, 이를 위해서는 자율적인 빠른 고장 보호 경로가 필요하다.
3. 정밀 측정은 가혹한 스위칭 환경을 견뎌야 한다
인접한 GaN 또는 SiC 단계가 빠른 공통 모드 과도 변화를 일으키는 동안 시스템은 전류나 전압의 작은 변화를 측정해야 할 수 있다. 따라서 전류 감지 증폭기, 절연 센서, ADC, 기준 전압원, 통신 인터페이스는 정확도와 내성이라는 결합된 문제에 직면한다.
유용한 성능은 DC 정확도만으로 설명되지 않는다. 대역폭, 전파 지연, 공통 모드 과도 내성(CMTI, common-mode transient immunity: 센서나 드라이버 양쪽 사이의 매우 빠른 전압 변화 속에서도 올바르게 동작하는 능력), 절연 정격, 오프셋 드리프트, 도체 손실, 진단 범위는 모두 측정이 시스템을 보호하고 텔레메트리를 지원할 수 있는지에 영향을 준다.
4. 절연과 제어 분할이 아키텍처 선택이 된다
800 V 또는 ±400 V 아키텍처가 하나의 접지 또는 제어 방식을 자동으로 결정하지는 않는다. 컨트롤러는 고전압 도메인을 기준으로 동작하거나, 절연 장벽을 넘어 통신하거나, 빠른 아날로그 보호와 감독용 디지털 제어를 분리할 수 있다.
이 분할은 바이어스 전원, 게이트 구동 방식, 통신, 연면거리(creepage, 절연체 표면을 따라 도전부 사이를 잇는 최단 거리)와 공간거리(clearance, 공기 중으로 도전부 사이를 잇는 최단 거리), 고장 동작, 시험 전략에 영향을 준다. 또한 어떤 기능을 하나의 IC에 통합하고 어떤 기능을 전압, 열 또는 적격성 검증상의 이유로 분리할지도 좌우한다.
DC 차단에는 또 다른 시스템 수준 제약이 있다. 교류(AC, alternating current, 전류 방향이 주기적으로 바뀌는 전기)와 달리 DC 아크에는 매 반주기마다 자연적인 전류 영점이 생기지 않는다. 따라서 반도체 턴오프, 커넥터 설계, 상위 차단기 또는 퓨즈, 방전 경로, 인클로저, 인터록, 정비 절차를 서로 조정해야 한다. ‘핫스왑 가능’이 노출된 800 V 접점이 접촉 안전하다는 뜻은 아니다.
보호 이벤트에서 운용 데이터까지
메가와트급 랙에서는 관측 가능성이 없는 보호가 불완전하다. 트립 플래그는 운영자에게 무엇인가 고장 났음을 알리지만, 타임스탬프가 포함된 전압, 전류, 전력, 온도 데이터는 원인을 설명하는 데 도움이 될 수 있다.
고급 핫스왑 서브시스템은 잠재적으로 다음을 제공할 수 있다.
- 입력 전압 및 트레이 전류 텔레메트리
- 전력 및 에너지 누적
- 피크 및 평균 측정
- 온도 및 열 경고 데이터
- 기동 타이밍 및 프리차지 진단
- 고장 분류 및 이벤트 로깅
- PMBus와 같은 관리 인터페이스를 통한 통신
이 기능들은 정비 의사결정과 플릿 수준 분석을 지원할 수 있다. 다만 운영자가 현장 증거를 공개하기 전까지 ‘예지 정비’는 입증된 결과가 아니라 가능한 사용 사례로 다뤄야 한다.
2026년 10월 업데이트: 새 컨트롤러 발표로 점검 항목이 더 구체화되었다
2026년 10월 12일 Infineon은 ±400 V 및 800 VDC AI 서버 전력 아키텍처의 전력 경로 보호와 모니터링을 위해 설계했다고 밝힌 핫스왑 컨트롤러 XDP8HD40S-1을 발표했다. 샘플은 Infineon이 2027년 2분기를 목표로 제시한 것이다. 발표문과 Infineon 제품 페이지(2026년 10월 16일 확인 시 ‘coming soon’ 표시)만으로는 현재 샘플을 구할 수 있는지, 양산 준비가 되었는지 확인되지 않는다.
Infineon은 이 컨트롤러가 외부 전력 스위치를 구동한다고도 밝히고 있다. 따라서 스위치 선정과 그 한계는 설계자가 별도로 확인해야 한다.
| 발표된 기능 | Infineon이 밝힌 내용 | 엔지니어가 요청할 증거 |
|---|---|---|
| 디지털 SOA 제어, 프로그래머블 보호, 가변 펄스 ‘Boost Mode’ | Infineon은 외부 스위치의 기동 시 부담을 관리한다고 설명한다. 스위치 자체도 자신의 SOA 안에 머물러야 한다. | 부하 커패시턴스, 온도, 단락 상태 기동 조건별 스위치 부담의 시간 변화 |
| 외부 스위칭단을 위한 게이트 드라이버 | Infineon은 외부 고전압 스위치 조합을 지원한다고 밝힌다. 스위치는 별개의 부품이다. | 지원 스위치, 게이트 구동 한계, 턴오프 동작, 고장 에너지 처리 |
| PMBus 1.5 인터페이스 및 블랙박스 이벤트 기록 | Infineon은 PMBus 1.5 관리 인터페이스와 주요 이벤트 정보를 기록하는 블랙박스 기능을 설명한다. | 기록 항목, 타이밍, 전원 상실 시 기록 유지 여부, 기록을 읽어 내는 방법, 접근 제어 |
| 2027년 2분기 샘플 목표 | Infineon이 제시한 샘플 목표이며, 제품 페이지에는 ‘coming soon’으로 표시되어 있다. | 샘플과 구분한 주문 가능 여부, 적격성 검증, 양산 상태 |
요청한 시험 증거는 발표문과 제품 목록만으로는 제공되지 않는다. 개정 관리되는 문서, 제시된 측정 정확도의 시험 조건, 선택한 스위치와 함께한 기동 및 고장 동작을 요청해야 한다. 블랙박스 기록을 어떻게 읽어 내고 얼마나 보존하는지도 확인해야 하며, 발표문은 이를 밝히지 않는다.
PMBus는 전력 장치를 읽고 설정하는 데 쓰이는 인터페이스이며 그 자체가 이벤트 기록기는 아니다. 이벤트 기록은 장치의 블랙박스 기능이 맡고, Infineon은 연속 모니터링도 설명하므로 텔레메트리가 사후 기록에만 국한되지는 않는다. 기록이든 읽어 내기든 자율적인 빠른 로컬 보호를 대체하지는 않는다.
아날로그 IC 공급업체가 차별화할 수 있는 영역
800 V 기회는 최고 전압의 전력 소자에만 국한되지 않는다. 제어 스택에는 다음이 포함될 수 있다.
| 기능 | 잠재적 IC 차별화 요소 |
|---|---|
| 핫스왑 컨트롤러 | 플로팅 제어, 프로그래머블 기동, 빠른 고장 응답, 이중화 게이팅 |
| 게이트 드라이버 | 높은 CMTI, 제어된 턴오프, 고장 피드백, 절연 통합 |
| 전류 및 전압 센싱 | 동적 범위 전반의 정확도, 대역폭, 낮은 손실, 강화 절연 |
| 텔레메트리 ADC 및 모니터 | 동기식 획득, 이벤트 캡처, PMBus, 진단 |
| 바이어스 및 절연 전원 | 플로팅 제어 도메인을 위한 소형 절연 전원 |
| 디지털 전력 컨트롤러 | 시퀀싱, 변환 조정, 고장 정책, 펌웨어 관측 가능성 |
| 중간 버스 컨트롤러 | 높은 변환비, 과도 응답, 다중 레일 유연성 |
| 다상 부하점 제어 | 가속기 인근에서의 kA급 과도 전류 공급 |
이는 전체 전력 경로를 아우르는 사고 역량을 갖춘 공급업체에 유리하다. ADI가 2026년 7월 Empower Semiconductor 인수를 완료한 것은 하나의 사업적 신호다. ADI는 보호 및 고전압 전력 관리를 프로세서에 더 가까운 통합 전압 조정 및 실리콘 커패시터와 연결하고 있다.
따라서 전략적 질문은 누가 최고의 650 V 또는 1,200 V 스위치를 보유했는가보다 크다. 전원이 인가된 버스에서 1 V 미만 코어까지 전체 경로를 조정된 시스템 안전 설계 안에서 측정 가능하고, 진단 가능하며, 적격성 검증이 가능하고, 지원 가능하게 만들 수 있는지가 핵심이다.
아직 해결되지 않은 설계상의 긴장
| 긴장 관계 | 답해야 할 질문 |
|---|---|
| 빠른 트립 대 불필요한 트립 | 시스템은 파괴적 고장을 기동 또는 워크로드 과도 현상과 어떻게 구분하는가? |
| 밀도 대 절연 | 연면거리, 공간거리, 열 경로, 정비 접근성을 어떻게 유지하는가? |
| 정확도 대 스위칭 내성 | dV/dt(시간에 따른 전압 변화율로, 높을 수도 낮을 수도 있음)가 높아 전압이 빠르게 변하는 이벤트 중에도 작은 신호를 신뢰할 수 있는가? |
| 스위치 SOA 대 고장 에너지 | 전력 경로가 예측 가능한 종료를 수행할 때까지 견딜 수 있는가? |
| 통합 대 유연성 | 어떤 기능을 컨트롤러 IC, 전력 모듈, 시스템 마이크로컨트롤러(MCU, microcontroller unit, 시퀀싱·상태·고장 정책을 처리하는 소형 디지털 컨트롤러)에 배치해야 하는가? |
| 로컬 자율성 대 랙 수준 조정 | 어떤 고장은 트레이가 독립적으로 처리하고, 어떤 고장은 상위 조치가 필요한가? |
| 개방형 생태계 대 독점적 최적화 | 어떤 인터페이스와 보호 동작을 표준화해야 하는가? |
이는 부차적인 구현 세부사항이 아니다. 부품 선정, 토폴로지, 공정 기술, 패키징, 시험 범위, 현장 진단에 영향을 미치며, 궁극적으로 800 V 상태에서의 무중단 정비가 경제적으로 실현 가능한지를 좌우한다.
설계 채택 검토에서 요구해야 할 사항
공개 로드맵은 공개 양산 증거보다 빠르게 전개되고 있다. 따라서 800 V 보호 솔루션을 평가하는 구매자는 컨트롤러 데이터시트나 컨버터 효율 수치만이 아니라 시스템 경계에서의 증거를 요구해야 한다.
- 공칭, 최대, 서지, 고장 전압 범위
- 기동, 종료, 재시도, 출력 방전 파형
- 온도 전 범위의 스위치 안전 동작 영역 및 고장 에너지 분석
- 단락 상태 기동, 돌발 단락, 점진적 과부하, 절연 고장 시험 결과
- 전류 및 전압 텔레메트리 정확도, 대역폭, 지연 시간, CMTI 동작
- 절연 아키텍처, 수명 가정, 누적 누설 전류 분석
- 상위 차단기 또는 퓨즈 및 후단 컨버터 UVLO(undervoltage lockout, 입력 전압이 최소 기준 아래로 내려가면 컨버터가 스스로 동작을 멈추는 기능)와의 조정
- 고장 래치, 이벤트 로그, 타임스탬프, 복구 동작
- 커넥터, 인터록, 정비 절차에 대한 가정
- 명확한 상태: 개념, 레퍼런스 설계, 주문 가능 실리콘, 적격성 검증을 마친 부품, 상호운용 가능한 시스템, 현장 배치
이러한 증거 단계가 중요한 이유는 시연된 레퍼런스 설계가 실현 가능성을 입증할 수는 있어도 제조 준비도, 다중 공급업체 상호운용성, 현장 신뢰성, 안전 정비 절차까지 입증하지는 못하기 때문이다.
ChinaSemiOps의 관점: 1와트와 하나의 고장을 추적하라
새롭게 등장하는 공급망을 평가하는 유용한 방법은 시설 버스에서 GPU 코어까지 1와트를 추적하는 것이다. 각 변환 경계에서 어떤 소자가 전력을 변환하고, 어떤 IC가 이를 제어하며, 어떤 센서가 검증하고, 어떤 보호 소자가 고장을 억제하는지 묻는다.
그런 다음 하나의 고장을 반대 방향으로 추적한다. 컴퓨트 트레이 컨버터가 단락 고장을 일으키면 무엇이 가장 먼저 이를 감지하는가? 격리 전까지 얼마의 에너지가 존재하는가? 어떤 스위치가 차단을 견뎌야 하는가? 종료 후 어떤 텔레메트리가 남는가? 고장이 로컬에 머무는가, 아니면 랙이나 사이드카로 전파되는가?
이 양방향 분석은 시장 논의가 GaN 대 SiC 비교로 축소되는 것을 막는다. 와이드밴드갭 소자는 중요하지만, 보호, 제어, 관측 가능성, 패키징, 적격성 검증에 상업적 가치가 좌우되는 시스템 안에서 작동한다.
현실 점검: 800 V는 새롭게 등장하는 프런티어다
세 가지 주의사항을 분명히 유지해야 한다.
- 배치 시점은 미래 지향적이다. NVIDIA는 800 VDC 본격 생산을 2027년 Kyber 랙 세대에 맞추고 있다.
- 48/54 V는 사라지지 않는다. 기존 인프라와 중간 버스 설계가 계속 그 중요성을 유지하며, 하이브리드 아키텍처도 전환 경로의 일부다.
- 레퍼런스 설계 수치는 플릿 운용 결과가 아니다. 독립적인 운용 데이터가 확보되기 전까지 효율, 밀도, 구리, 유지보수, TCO(total cost of ownership, 총소유비용) 주장은 이를 발표한 기관에 귀속해 표현해야 한다.
그럼에도 이 전환은 반도체 가치가 축적될 수 있는 위치를 바꾸므로 중요하다. 800 VDC에서 신뢰할 수 있는 정비 가능성을 확보하려면 효율적인 컨버터만으로는 부족하다. 전력을 안전하게 받아들이고, 정밀하게 관측하며, 단호하게 차단할 수 있는 아날로그 제어 경계가 필요하다.
이 때문에 핫스왑은 메가와트급 AI 랙을 정의하는 핵심 아날로그 서브시스템 중 하나가 될 수 있다.
선별한 공개 출처
- NVIDIA, ‘차세대 AI 팩토리에 전력을 공급할 800 VDC 아키텍처,’ 2025년 5월 20일: https://developer.nvidia.com/blog/nvidia-800-v-hvdc-architecture-will-power-the-next-generation-of-ai-factories/
- Texas Instruments, ‘TI, 완전한 800 VDC 전력 아키텍처 공개,’ 2026년 3월 16일: https://www.ti.com/about-ti/newsroom/news-releases/2026/2026-03-16-ti-unveils-complete-800-vdc-power-architecture-for-future-generation-ai-data-centers-with-nvidia.html
- Analog Devices, ‘800 V 핫스왑을 이용한 AI의 보호 및 텔레메트리,’ 2026년 2월: https://www.analog.com/en/resources/analog-dialogue/articles/protection-and-telemetry-in-ai.html
- Analog Devices, ‘MGX로 차세대 NVIDIA AI 팩토리에 전력 공급,’ 2026년 5월 28일: https://www.analog.com/en/newsroom/press-releases/2026/5-28-2026-powering-next-generation-nvidia-ai-factories-mgx.html
- Infineon, CoolGaN HV-IBC 레퍼런스 설계(HV-IBC: high-voltage intermediate bus converter, 고전압 버스를 더 낮은 중간 전압으로 낮추는 컨버터), 2026년 3월 17일: https://www.infineon.com/de/technology-news/2026/infpss202603-067
- Infineon, 24 kW SiC 기반 HV-BBU 레퍼런스 설계(HV-BBU: high-voltage battery backup unit, 주 전원이 끊길 때 배터리로 전력을 공급하는 고전압 백업 장치; kW: kilowatt, 1,000와트에 해당하는 전력 단위), 2026년 6월 2일: https://www.infineon.com/technology-news/2026/infpss202606-093
- STMicroelectronics, 800 VDC-대-50 V/12 V/6 V 아키텍처, 2026년 3월 17일: https://newsroom.st.com/media-center/press-item.html/t4766.html
- Open Compute Project, ‘AI를 위한 개방형 데이터센터 생태계 제공,’ 2026년 4월 29일: https://www.opencompute.org/index.php/blog/delivering-an-open-data-center-ecosystem-for-ai
- Infineon, XDP8HD40S-1 고전압 핫스왑 컨트롤러 발표, 2026년 10월 12일(2026년 10월 16일 접속): https://www.infineon.com/technology-news/2026/inftn202610-006
- Infineon, XDP8HD40S-1 제품 페이지, 상태 ‘coming soon’(2026년 10월 16일 접속, 페이지 개정 정보 미상): https://www.infineon.com/part/XDP8HD40S-1
이 글은 새롭게 등장하는 아키텍처와 공개 자료를 다룬다. 특정 부품, 토폴로지, 공급업체, 안전 설계 또는 양산 구현을 권고하지 않는다.
