피에조 드라이버 IC는 하나의 시장이 아니다

전압만으로 피에조 드라이버를 선택하면 설계를 잘못된 제품 범주에 넣을 수 있다. 190 Vpk-pk 햅틱 IC와 350 V 정밀 증폭기는 모두 용량성 액추에이터를 구동하지만 서로 다른 고객 문제를 해결한다.

휴대형 햅틱은 에너지 회수, 파형 제어, 센싱을 중시한다. 나노포지셔닝은 저잡음, 정착, 용량성 부하 안정성을 중시한다. 잉크젯과 초음파는 채널 밀도, 타이밍, 열 제약을 추가한다. 따라서 유용한 시장 지도는 하나의 “피에조 드라이버 IC” 라벨이 아니라 부하에서 시작한다.

세 가지 핵심 요점

아키텍처 우선: 부하 정전용량, 파형, 주파수, 전류, 채널 수는 전압만큼 중요하다.
서로 다른 가치 스택: 햅틱은 전력 변환과 센싱을 통합하고, 정밀 포지셔닝은 선형 성능이 필요하며, 초음파와 잉크젯은 특수 어레이가 필요하다.
아날로그 기회: 단계적인 80–350 V 정밀 증폭기 제품군은 타당하지만 각 전압 등급에는 자체 공정, SOA, 패키지, 고객 부하 증거가 필요하다.

한 소재가 서로 다른 네 가지 IC 사업을 만든다

피에조 액추에이터는 드라이버에 주로 용량성 부하로 보인다. 1차 전류 관계는 간단하다.

I = C × dV/dt

제품 결정은 간단하지 않다. 정전용량, 에지 속도 또는 반복률이 커질수록 전류와 손실이 증가한다. 정적 포지셔닝 명령의 잡음 및 정착 요구사항은 햅틱 펄스나 초음파 버스트와 다르다.

정현파 구동에서 피크 출력 전류는 Ipk = 2πfCVpk로 증가하며 Vpk는 단측 피크 전압이다. 많은 피에조 데이터시트는 Vpk-pk를 사용한다. 대칭 바이폴라 파형에서는 Vpk = Vpk-pk / 2다. 따라서 주파수와 정전용량은 헤드라인 전압 등급이 시사하는 것보다 훨씬 빠르게 전류 수요를 높일 수 있다.

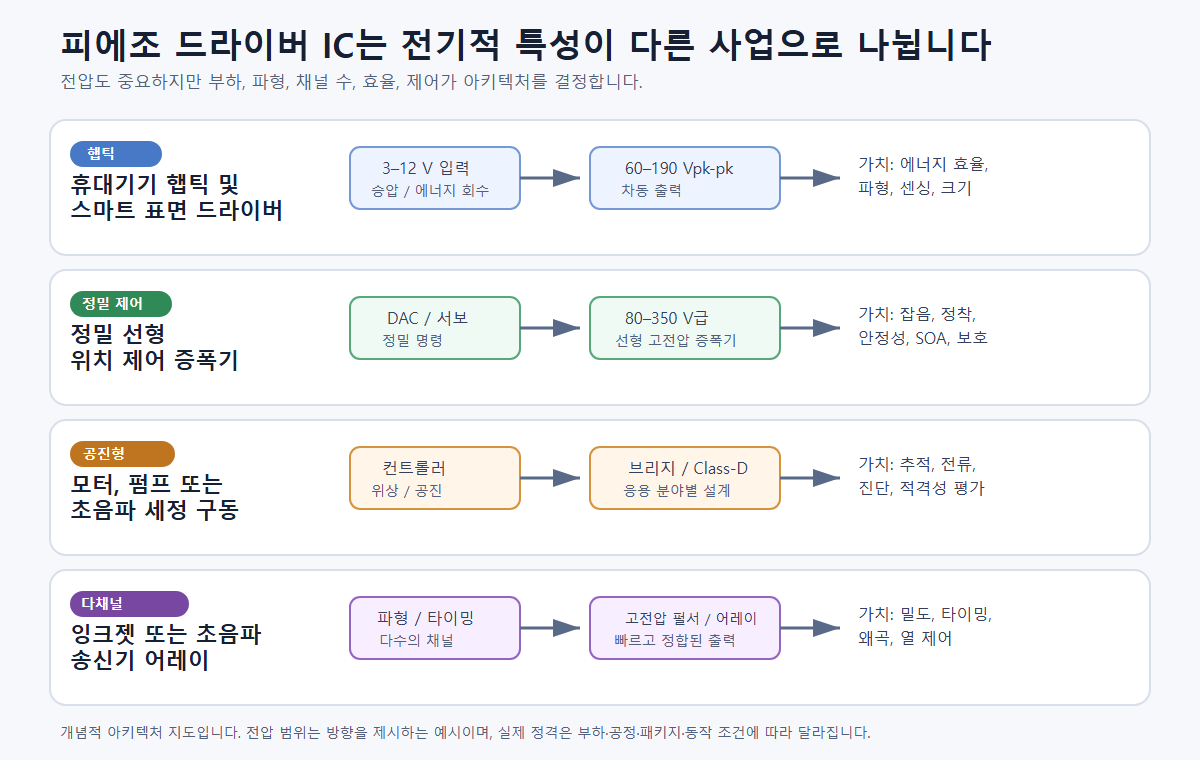

휴대형 햅틱 변환, 정밀 선형 증폭, 공진 브리지 구동, 다채널 펄서 어레이라는 네 가지 피에조 드라이버 IC 아키텍처 비교. — 반복되는 네 아키텍처는 휴대형 햅틱 변환, 정밀 선형 구동, 공진 브리지 구동, 다채널 펄스 어레이다. 전압 라벨은 방향 표시이지 보편 사양이 아니다.

이 구분은 공급업체 포트폴리오를 단순 시장점유율 표로 다뤄서는 안 되는 이유도 설명한다. 모두 “피에조”를 언급하는 제품이라도 동일한 소켓에서 경쟁하지 않을 수 있다.

햅틱은 드라이버를 혼합 신호 플랫폼으로 바꾼다

확인된 제품 증거: Boreas의 현행 BOS1921은 190 Vpk-pk 차동 출력에 에너지 회수, 센싱, 파형 합성, I3C/I2C 제어를 결합한다. BOS0614는 4개의 60 V 채널을 구동하고 솔리드 스테이트 버튼용 무전력 센싱을 추가한다.

TI의 현행 DRV2667은 105 V 부스트단, 차동 증폭기, 파형 메모리, 디지털 프런트 엔드를 결합한다. Analog Devices의 MAX77501은 배터리 구동 햅틱에 디지털 파형 엔진과 외부 고전압 FET를 사용한다. Microchip도 듀얼 고전압 증폭기와 16채널 표면 햅틱 드라이버 등 여러 추가 아키텍처를 공개한다.

ChinaSemiOps 추론: 햅틱에서는 HV 출력단만으로 충분할 가능성이 낮다. 전력 효율, 센싱, 액추에이터 튜닝, 기계적 통합, 펌웨어, 패키지 크기, 인증이 경쟁 가치의 상당 부분을 이룬다.

TDK의 PowerHap 액추에이터 포트폴리오는 생태계 관점을 강화한다. 디스플레이, 버튼, VR, 산업용 인터페이스용 액추에이터 등급, 기구, 드라이버 설정은 함께 설계된다.

정밀 포지셔닝은 자연스러운 HV 증폭기 영역이다

정밀 포지셔닝은 다른 시스템을 대상으로 한다. 반도체 검사, 포토닉스 정렬, 현미경, 광학 초점, 과학 장비에는 풍부한 햅틱 효과보다 정확한 준정적 이동이나 빠른 정착이 필요할 수 있다.

확인된 제품 증거: Apex의 PA441/PA443은 피에조 포지셔닝용으로 명시된 350 V 저잡음 전력 증폭기다. 단일 채널 PA441은 연속 60 mA, 피크 120 mA 출력으로 규정된다. Analog Devices의 ADHV4702-1은 피에조 트랜스듀서를 애플리케이션에 포함하는 220 V 정밀 연산증폭기다.

PI의 공개 웨이퍼 검사 및 계측 데모는 최종 시스템이 전압 자체가 아니라 반복성, 안정성, 정착을 중시하는 이유를 보여 준다.

ChinaSemiOps 추론: 이는 가장 직접적인 고전압 아날로그 기회다. 각 제품에 명시된 용량성 부하 지도, 선형 SOA, 보상 전략, 전류 제한, 열 동작, 적합한 패키지가 있다면 약 80–120 V, 160–220 V, 300–350 V 등급에 걸친 제품군이 가능하다.

첫 제품이 약 120 V에서 유용한 전류를 소스 또는 싱크할 수 있다는 증거를 160–220 V 또는 300–350 V 제품의 증거로 간주해서는 안 된다. 더 높은 전압 영역마다 별도의 공정, 패키지, SOA, 보호, 열, 신뢰성, 생산 시험 유효성 확인이 필요하다.

낮은 범위는 실용적인 첫 구현일 수 있지만 영구적인 전압 상한이 되어서는 안 된다. SOI, BCD 및 고전압 아날로그 공정 선택 가이드는 각 전압 영역에 별도 공정 및 절연 결정이 필요한 이유를 설명한다.

모터, 펌프, 세정은 컨트롤러+전력 솔루션이 유리하다

피에조 모터, 마이크로펌프, 초음파 세정은 공진, 다상 또는 버스트 구동이 필요할 수 있다. 여기서는 파형과 기계 시스템이 실리콘 파티션을 결정할 수 있다.

확인된 제품 증거: TI의 자동차용 DRV2911-Q1은 피에조 기반 초음파 렌즈 세정 시스템용 브리지 출력을 통합하며 별도 ULC1001 컨트롤러와 함께 시연된다. Nisshinbo의 ND1130은 소형 피에조 액추에이터용 부스트 컨버터와 듀얼 H 브리지를 결합한다.

미해결 질문: 하나의 카탈로그 IC가 여러 모터나 펌프를 지원할 수 있는가? 유용한 진입은 고객 주도인 경우가 많다. 브리지, 부스트단, 컨트롤러 경계를 선택하기 전에 액추에이터 임피던스, 상 순서, 공진 범위, 파형, 기동 동작, 고장 사례를 확보하라.

잉크젯과 초음파는 실제 시장이지만 애플리케이션 부담이 크다

Microchip의 피에조 프린트헤드 포트폴리오는 50–200 V 구동과 오픈 드레인, 푸시풀, 연산증폭기 접근법을 설명한다. 의료 초음파 포트폴리오에는 고전압 송신기, 스위치, FET 어레이, 임의 파형 발생기, T/R 기능이 포함된다.

ABLIC도 고급 시스템용 선형 임의 파형 제품을 포함해 디지털 및 선형 초음파 송신기를 공개한다.

다채널 잉크젯 또는 초음파 송신기는 단순히 단일 채널 정밀 증폭기를 확대한 것이 아니다. 채널 정합, 라우팅, 동기 타이밍, 패키지 기생 성분, 열 밀도, 생산 시험이 서로 다른 제품 프로그램을 만든다.

이는 확립된 반도체 범주지만 앵커 고객이 없는 소규모 팀의 첫 제품으로는 부적합하다. 채널 정합, 피크 전류, 타이밍, 왜곡, 패키지 기생 성분, 열 설계, 생산 시험, 애플리케이션 지원 때문에 단일 정밀 증폭기보다 훨씬 큰 프로그램이 된다.

인쇄 분야의 더 넓은 장비 맥락은 3D 프린팅 및 전력 아날로그 분석을 참조하라. 정전 MEMS는 별도로 다뤄야 하며 OCS MEMS 드라이버 가이드가 인접 아키텍처를 설명한다.

실용적인 시장 및 제품 선별

애플리케이션	가장 중요한 IC 가치	공개 포트폴리오 기준 기업	기회 선별
휴대형 및 PC 햅틱	에너지 효율, 파형, 센싱, 소형화	Boreas, TI, ADI/Maxim	매력적 시장 이야기, 어려운 플랫폼 및 생태계 경쟁
자동차 햅틱	인증, 진단, 힘 센싱, 액추에이터 전력	Boreas, Microchip, 지역 전문업체	액추에이터 및 Tier-1 요구사항과 결합될 때 매력적
정밀 포지셔닝	잡음, 드리프트, 정착, 용량성 안정성, SOA	Apex, ADI	단계적 80–350 V HV 증폭기 제품군에 가장 적합
모터, 펌프, 초음파 세정	공진/위상 제어, 브리지 효율, 보호	TI, ADI, Nisshinbo	애플리케이션 전용 또는 고객 주도 제품에 가장 적합
산업용 잉크젯	파형 정확도, 피크 전류, 채널 밀도, 열 설계	Microchip, Apex	실제 시장이나 애플리케이션 지원 부담이 큼
의료 초음파 및 NDT	고속 정합 펄서, HV 스위칭, T/R 보호, 다채널	Microchip, TI, ABLIC	확립됐고 까다로움. 앵커 고객 필요

모바일에서는 행별로 읽어라. 이 선별표는 아키텍처와 제품 적합성을 비교하며 공급업체 시장점유율 순위가 아니다.

이 표는 공급업체 시장점유율이 아니라 아키텍처 적합성을 평가한다. 공개 제품 페이지는 출하량, 설계 수주 또는 명확히 독립된 피에조 드라이버 IC TAM을 입증하지 않는다.

한 페이지짜리 부하 사양에서 시작하라

IC 개념을 선택하기 전에 액추에이터 정전용량과 손실, 출력 스윙과 극성, 파형, 주파수, 슬루 또는 정착 목표, 피크 및 평균 전류, 듀티 사이클, 온도, 케이블, 고장 사례, 필수 채널 수를 기록하라.

그런 다음 저전력, 저잡음, 더 빠른 정착, 더 많은 채널, 더 나은 센싱, 더 작은 크기, 더 안전한 고장 동작, 더 쉬운 인증 중 무엇이 측정 가능한 고객 가치를 만드는지 물어라.

이 작업으로 기회가 정밀 HV 증폭기, 에너지 회수 햅틱 플랫폼, 공진 브리지/컨트롤러 또는 다채널 펄서 어레이인지 빠르게 드러난다. 피에조는 공통 소재이고 시장 기회는 완전한 전기 및 기계 문제로 정의된다.

주요 참고문헌

공개: 이는 공개 출처 기반 아키텍처 및 기회 분석이다. 제품 사양에는 각 제조업체의 최신 데이터시트와 동작 조건이 적용된다. 기회 순위는 ChinaSemiOps의 추론이며 시장점유율 또는 출하량 전망이 아니고 고객 프로그램이나 생산 준비 상태를 암시하지 않는다.
