정전 척(ESC)은 많은 반도체 공정 챔버에서 웨이퍼 아래에 있는 전기 바이어스 플랫폼이다. 기계식 클램프 없이 웨이퍼를 고정하고 공정 중 필요한 제어된 열 인터페이스를 유지하도록 돕는다. 주로 IC 제품을 다루는 엔지니어는 척, 고전압 전원, 제어 루프가 장비 내부에 숨겨져 있어 이 용어를 거의 접하지 못할 수 있다.
설계 문제는 저전류로 수 kV를 생성하는 것만이 아니다. 시스템은 웨이퍼를 예측 가능하게 클램핑하고 상태를 검출하며, 무선주파수(RF) 에너지와 플라즈마 바이어스를 견디고, 고장 에너지를 제한하며, 해제 전에 잔류 전하를 제거해야 한다. 따라서 최종 멀티킬로볼트 단이 외부에 남더라도 고전압 아날로그 제어가 중요할 수 있는 유용한 사례가 된다.
세 가지 핵심 요점
- 부하에서 시작하라: 전극 토폴로지, 척 유전체, 웨이퍼, 누설, 정전용량이 작업을 정의하며 전압만으로는 부족하다.
- 제어가 차별화의 상당 부분을 만든다: 클램프/디척 시퀀싱, 센싱, 전류 제한, 인터록, 진단은 변환만큼 중요할 수 있다.
- 실리콘 경계를 입증하라: 컨트롤러, 아날로그 프런트 엔드(AFE), 절연, 보호 기능은 통합할 수 있지만 멀티킬로볼트 단, 자기소자, 간격, 인증은 외부에 남을 수 있다.
ESC가 전기적으로 구동하는 것
ESC는 웨이퍼 아래 유전체 척에 하나 이상의 전극을 내장한다. 그에 따른 정전용량 및 누설 경로는 척 구조, 웨이퍼 상태, 온도, 공정 환경에 따라 달라진다. 전원은 이를 충전하고 제어 상태를 유지한 뒤 전하를 제거하거나 반전해야 한다.
공개 특허 증거: Applied Materials 특허는 누설 전류 또는 웨이퍼 전위 피드백을 이용한 소스/싱크 동작과 전압 조정을 공개한다. 이는 구현 사례이며 현재 상용 토폴로지의 증거가 아니다.
따라서 최대 전압만으로는 부족하다. 정전용량은 충전 전류와 정착을 정하고, 누설은 측정과 고장 임계값에 영향을 주며, 잔류 전하 때문에 디척은 단순한 출력 차단 명령이 아니라 제어된 동작이 된다.
한 전기 사이클 동안 웨이퍼를 추적하라
1. 검출 및 준비. 전체 클램프 전압을 인가하기 전에 인터록과 웨이퍼 상태 표시기를 확인한다.
2. 정의된 프로파일로 클램핑. 전류와 저장 에너지를 제어하면서 전압을 램핑, 오프셋 또는 파형화한다.
3. 공정 중 모니터링. RF, 플라즈마 바이어스, 빠른 과도현상이 있는 환경에서 필터링, 절연, 측정 대역폭, 고장 임계값을 정의한다.
4. 디척 및 해제 확인. 반전, 램프다운, 접지 또는 능동 방전이 필요할 수 있다. “0 V 명령”이 안전한 해제를 입증하지는 않는다.
공개 전원장치가 보여 주는 것
다음 사양은 제조업체 발표이며 설계 사용 전 최신 데이터시트를 확인해야 한다. 공개 동작 규격 범위를 확립하지만 출하량, 내부 BOM 또는 구매자 선호는 밝히지 않는다.
| 공개 제품 사례 | 공급업체 발표 규격 범위 | 제어 단서 |
|---|---|---|
| Advanced Energy Trek 646 | 0~±3 kV, ±6.5 mA | 저장 프로파일, 웨이퍼 상태 임계값, 맞춤형 클램프/디클램프 파형 |
| Advanced Energy Trek 645 | 크기가 같고 극성이 반대인 출력 2개, 0~±2 kV, ±6.5 mA DC | 누설 및 정전용량 모니터링, 프로그래머블 파형, HV 인터록 |
| Matsusada EJC | ±1~±5 kV 모델 | 가역 극성, 100 ms 응답, 선택형 RF 필터 |
| Spellman ESC Series | 접지 기준 가역 및 플로팅 바이폴라 구성 | 전류 제한, 고장 진단, HV 안전 인터록 |
반복되는 패턴은 적당한 전류의 가역 고전압과 측정 및 상태 제어의 결합이다. 정확한 전압, 채널 수, 플로팅 요구사항, RF 환경은 애플리케이션별로 다르다.
아키텍처를 선택하기 전에 동작 규격 범위 워크시트를 사용하라
| 확보할 입력 | 아키텍처 결과 | 요청할 증거 |
|---|---|---|
| 척 및 전극 토폴로지 | 모노폴라, 바이폴라, 플로팅, 채널 수 선택 | 척 구조 및 챔버 인터페이스 |
| 클램프 전압 및 극성 | 출력 범위, 절연, 레벨 시프팅 | 온도 범위 전반의 최솟값, 공칭값, 최댓값 |
| 정전용량 및 누설 | 충전 전류, 정착, 측정 하한, 저장 에너지 | 웨이퍼 및 척 수명 전반의 측정 범위 |
| 클램프/디척 파형 | 반전, 임의 파형, 접지, 타이밍 | 파형과 해제 합격/불합격 기준 |
| RF 및 플라즈마 바이어스 환경 | 필터링, 공통 모드 범위, 과도 내성 | 스펙트럼, 바이어스, 최대 과도현상 |
| 웨이퍼 상태 검출 | 전류/정전용량 AFE 및 교정 | 임계값 및 오검출 한계 |
| 아크, 단락, 개방 응답 | 제한, 셧다운, 방전, 이벤트 기록 | 고장 에너지 및 안전 재기동 순서 |
맞춤형 고전압 아날로그가 적합할 수 있는 곳과 그렇지 않은 곳

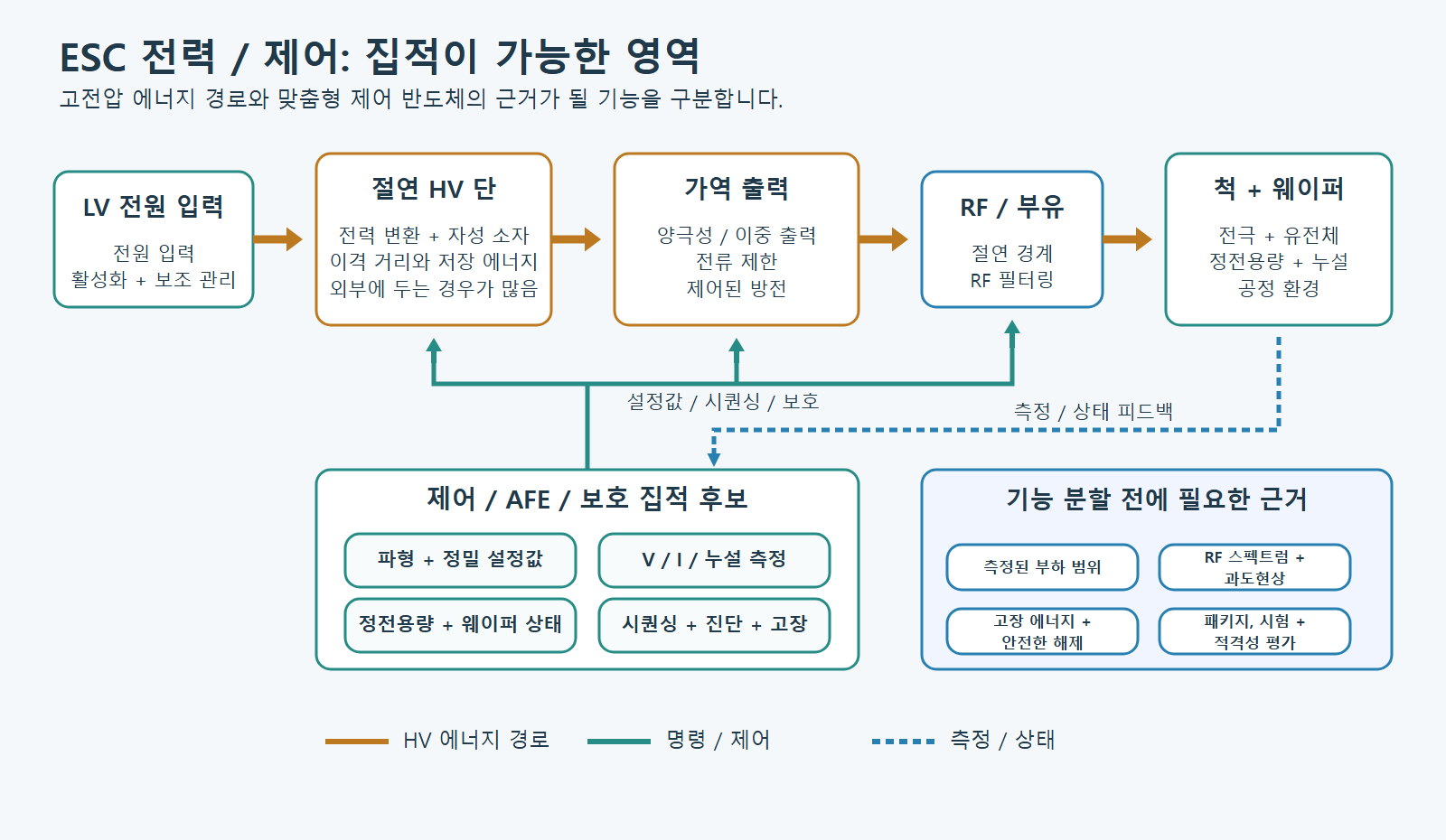

ChinaSemiOps 추론: 신뢰할 수 있는 통합 후보에는 파형 및 설정값 생성, 전압/전류 센싱, 웨이퍼 상태 측정, 절연 통신, 시퀀싱, 진단, 고장 보호가 포함된다. 전체 전원장치는 별개의 주장이다. 멀티킬로볼트 출력 소자, 자기소자 또는 멀티플라이어, RF 필터, 방전 경로, 간격, 커넥터, 장비 인증은 디스크리트, 하이브리드 또는 모듈식으로 남을 수 있다.
공개 부품 번호가 입증하는 것과 입증하지 않는 것
이 제한된 공개 출처 검토에서 ESC용으로 명시적으로 판매되는 현행 카탈로그 IC는 찾지 못했다. 이 사례들은 실제 회로 기능을 보여 주며 양산 BOM이나 권장 부품은 아니다.
- 변압기 1차 측 구동: TEL 특허는 XR-2207과 역상 OPA541AP 증폭기 쌍으로 승압 변압기를 구동하는 예시 채널을 제시한다. 역사적 사례이며 출하 BOM이 아니다.
- 절연 전류 피드백: Lam Research 특허는 AD202KY와 OP490GP를 명시한다. AD202는 단종됐고, OP490은 신규 설계에 권장되지 않는다.
- 멀티킬로볼트 모듈: Applied Materials 특허는 EMCO F30을 명시한다. 별도로 XP Power는 현재 10 W, 0–3 kV, 3.3 mA 정격의 F30을 열거한다. 현재 제품은 IC가 아닌 모듈이며 특허 시기의 유닛과 연속성이 있거나 현재 ESC에 사용된다는 증거가 아니다.
- 현대적 인접 신호 체인: Analog Devices의 CN0586은 AD5754R, ADHV4702-1, LT8365, ADuM4151을 결합한다. ±100 V를 포함한 범위를 지원하고 최대 20 mA 구동 능력을 명시하지만 실제 전류는 전압, 열 조건, ADHV4702-1 안전 동작 영역에 따라 달라진다. 킬로볼트 ESC 단이 아니라 상류 제어를 보여 준다.
전압과 절연 라벨도 주의해야 한다. 연속 동작 전압은 1분 내전압이나 서지 전압과 같지 않다. 고전압 아날로그용 SOI와 BCD 비교 가이드는 실제 전압 등급과 절연 전략이 공정 선택보다 우선하는 이유를 설명하며, 전압만으로 세라믹 패키징이 자동으로 필요한 것은 아니다.
미해결 질문: 상용 ESC 박스 컨버터 토폴로지와 BOM은 일반적으로 공개되지 않는다. 물량, NRE 경제성, 인증 책임, 서브시스템 제조사가 카탈로그 또는 FPGA/MCU 제어를 맞춤형 실리콘으로 대체할 의향도 공개되지 않는다. 이는 구체적인 비기밀 동작 규격 범위로 확립해야 한다.
선별된 1차 출처
다음 공개 출처는 위 애플리케이션 및 제품 사례를 뒷받침한다. 공개된 기능과 동작 규격 범위를 확립하며 시장 규모, 출하량 또는 보편적 ESC 아키텍처는 입증하지 않는다.
- TEL, US20100061033A1 — 역사적 변압기 1차 측 파형 및 증폭기 사례.
- Lam Research, US5933314A — 역사적 절연 전류 센싱 및 피드백 사례.
- Applied Materials, US6198616B1 — 공개된 소스/싱크 동작과 누설 전류 또는 웨이퍼 전위 피드백.
- Analog Devices, CN0586 — 현대적 인접 200 V 스팬 바이폴라 신호 체인 레퍼런스.
- Advanced Energy, Trek 646 — 바이폴라 출력 범위, 저장 프로파일, 웨이퍼 상태 제어 기능.
- Matsusada Precision, EJC Series — 가역 극성, 모델 전압 범위, 선택형 RF 필터링.
- Spellman, ECHUCK Series — 접지 기준 및 플로팅 바이폴라 구성, 전류 제한, 고장 제어.
아키텍처를 결정하는 질문
ESC 전력 아키텍처는 전극 토폴로지, 전압, 정전용량, 누설, 클램프 및 해제 파형, RF/DC 바이어스 조건, 상태 검출, 고장 사례, 인증 책임에 따라 달라진다. 이 값들 중 일부는 일반적으로 독점 정보이며 공개 출처 연구만으로 확립할 수 없었다.
ESC 전력 또는 제어를 개발하고 있는가? ChinaSemiOps는 장비, 서브시스템, IC 팀의 비기밀 기술 피드백 및 애플리케이션 요구사항을 환영한다. 고전압 아날로그 IC 설계 서비스가 적합할 수 있는 영역을 평가하고 있으며, 이 글은 이전 ESC 배포나 장비 인증을 주장하지 않는다.
공개: 이 글은 공개 출처 기반 공학 분석이다. 제품 수치는 제조업체 발표이며 최신 데이터시트와 동작 조건의 적용을 받는다. 기능 파티션은 ChinaSemiOps의 추론이며 분해 분석이나 상용 IC 소켓의 증거가 아니다. 대표 이미지는 ChinaSemiOps를 위해 제작된 AI 생성 공급업체 중립 편집 일러스트이며 사진, 제품 분해 또는 특정 상용 장비의 묘사가 아니다.
