솔리드 스테이트 변압기(SST)는 실제 반도체 기회를 만들지만, 단기 IC 가치는 하나의 “변압기 칩” 내부가 아니라 주 에너지 경로 주변에 주로 존재한다.
전력 IC 엔지니어와 제품 기획자에게 유용한 결정은 아키텍처에 관한 것이다. 전력 모듈과 고주파 자기소자가 중전압 에너지를 전달하고, 절연 게이트 구동, 바이어스 전원, 센싱, 보호, 감시, 통신이 타당한 집적소자 소켓을 만든다. 2025~2026년 공개 증거는 진지한 제품 개발을 보여 주지만, 가동 이력이 있는 구체적으로 명시된 상용 현장은 상대적으로 덜 공개돼 있다.
세 가지 핵심 요점
- 확인된 사실: 현재 공개된 레퍼런스 설계와 공급업체 포트폴리오는 SiC 스위치 또는 모듈, 자기소자, 절연, 냉각을 주 전력 경로에 배치한다.
- 확인된 사실: 게이트 드라이버, 센싱, 제어, 통신, 보조 전원 제품은 식별 가능한 지원 계층 반도체 콘텐츠다.
- 추론: 가장 분명한 맞춤형 IC 기회는 통합 구동, 측정, 보호, 분산 제어에 있지만 OEM 아키텍처가 전압 도메인, 채널 수, 인증 요구사항을 정의한 후에만 성립한다.
SST가 바꾸는 것
기존 변압기는 계통 주파수에서 자기적으로 전압을 변환한다. SST는 고주파 스위칭, 필터링, 하나 이상의 DC 링크, 중주파 또는 고주파 절연 변압기, 디지털 제어를 추가한다. 이를 통해 조정 가능하고 잠재적으로 양방향인 전력 흐름, 다중 포트, 더 빠른 시스템 제어가 가능하지만 스위치, 센싱, 소프트웨어, 절연 협조, 고장 관리의 복잡성도 증가한다.
정확한 회로는 다양하다. 공개 설계는 액티브 프런트 엔드, 캐스케이드 H 브리지, 듀얼 액티브 브리지, 멀티레벨 단과 같은 구성요소를 사용한다. 미국 에너지부 로드맵은 솔리드 스테이트 전력 변전소를 모듈식 전력전자 구성요소로 설명하고, INL의 2026년 2월 개요는 고주파 반도체 스위칭, 필터링, 소형 변압기를 통한 SST 변환을 설명한다. 이는 아키텍처 참고자료이지 한 토폴로지가 승리했다는 증거가 아니다.
제품화가 배포 증거보다 앞서 있다
공급업체 발표: Infineon과 DG Matrix는 AI 데이터 센터 및 산업용 전력을 지원하는 SST 플랫폼용 SiC 파트너십을 발표했다. Microchip은 SST용으로 명시적으로 포지셔닝한 3.3 kV SiC 전력 모듈을 출시했다. Enphase는 800 VDC 데이터 센터용 1.25 MW 랙 IQ SST 아키텍처 개발을 발표하고 이후 단계에서 시연, 파일럿, 양산 출하가 예상된다고 밝혔다. 이 발표들은 투자 및 제품화 활동을 입증하지만 그 자체로 광범위한 설치 기반을 입증하지는 않는다.
인접한 데이터 센터 경로는 48 V~800 V 스택에서 맞춤형 아날로그 및 전력 IC가 다시 등장하는 지점을 참조하라.
확인된 공학적 증거: TI의 50 kW 모듈식 SST 레퍼런스 설계는 헤드라인뿐 아니라 파티션을 공개한다는 점에서 특히 유용하다. 캐스케이드 H 브리지 및 듀얼 액티브 브리지 구현은 3.3 kV급 SiC 전력 하드웨어, 고주파 변압기, 절연 게이트 구동 보드, 로컬 바이어스 전원, 절연 전류·전압·온도 센싱, 고속 고장 비교, 실시간 컨트롤러, 광섬유 링크, 이더넷 통신을 결합한다. 이는 실험실 레퍼런스 설계이며 상용 가동 설비가 아니다.

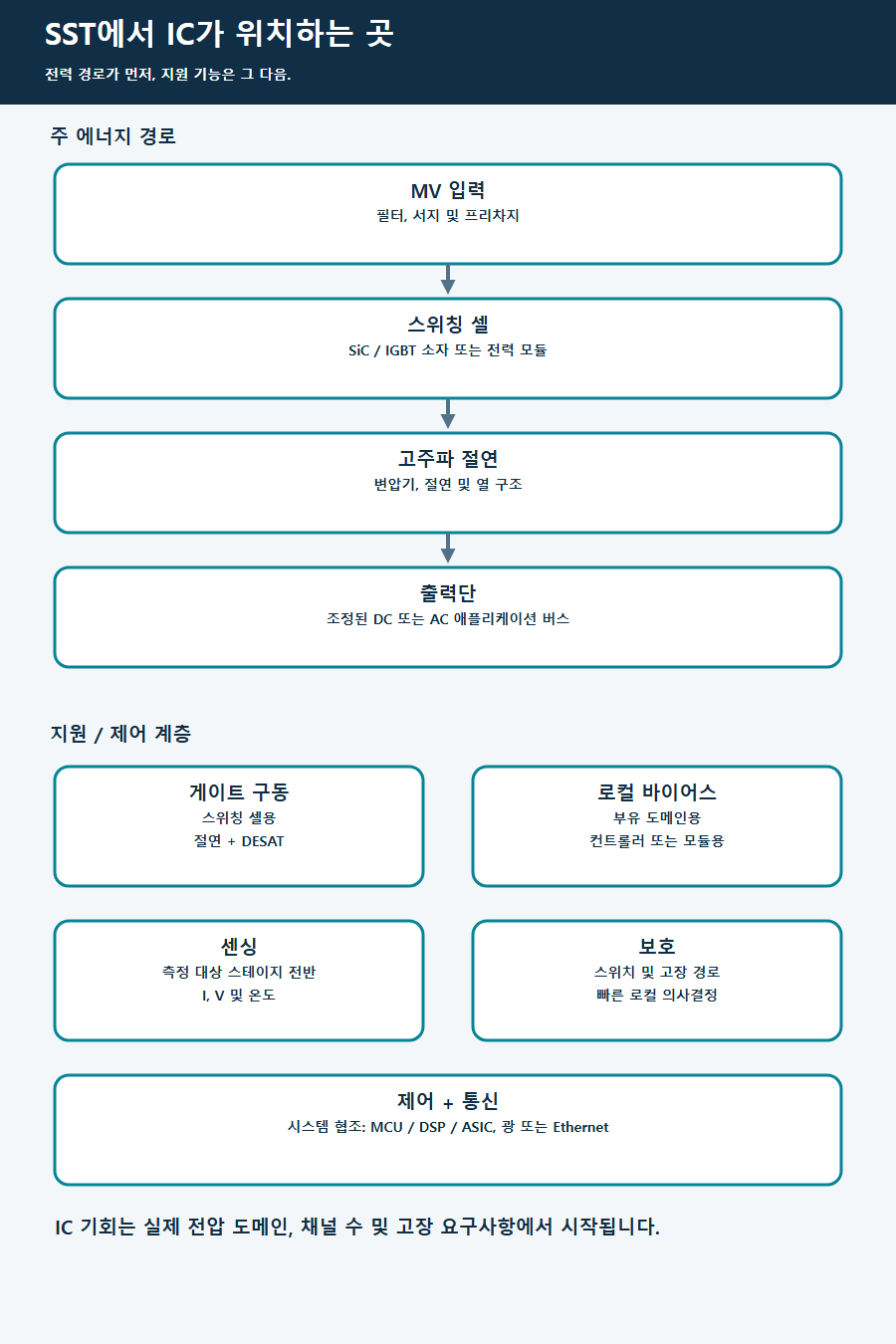

전력 모듈이 에너지를 전달하고 IC는 그 주변을 구성한다
현재 공개된 중전압 SST 아키텍처는 전력 경로를 하나의 모놀리식 칩에 통합하지 않는다. 제약은 스위치 전압 및 전류, 모듈 열 경로, 자기 설계, 버스 구조, 연면거리 및 공간거리, EMI, 고장 에너지에 걸쳐 있다. 게이트 드라이버 절연 정격조차 하나의 드라이버를 전체 15 kV 또는 35 kV 시스템 경계에 걸쳐 배치할 수 있다는 허가가 아니다. 각 셀과 장벽에 동작 전압, 서지, 고도, 절연 수명을 할당해야 한다.
공급업체 제품 페이지는 경계를 보여 준다. TI UCC21750 같은 능동 절연 게이트 드라이버 IC는 외부 SiC 또는 IGBT 스위치를 구동하고 보호한다. 반면 TI의 프리뷰 제품 UCC218915-Q1은 외부 NMOS/PMOS 버퍼를 구동하는 절연 프리드라이버다. 절연 센싱 IC는 저전압 표현을 장벽 너머로 전달하지만 전력 노드와 접속하는 외부 분압기, 션트 또는 트랜스듀서는 여전히 필요하다. 보조 바이어스는 외부 자기소자와 결합된 변압기 드라이버 IC 또는 변압기가 통합된 절연 DC/DC 모듈을 사용할 수 있다. 이들은 서로 다른 제품 유형이며 모두 모놀리식 아날로그 IC라고 불러서는 안 된다.
공급업체가 밝힌 개발 증거: Enphase는 개발 중인 IQ SST가 수백 개의 조율된 전력 모듈에 걸쳐 맞춤형 22 nm “Kestrel” 제어 ASIC을 사용한다고 밝혔다. 이는 SST 전용 제어 실리콘의 직접적인 증거지만 중전압 전력을 전달하는 모놀리식 칩의 증거는 아니다.
지원 반도체 소켓의 위치
| 기능 | 가능성 높은 구현 | 증거 상태 | 다음 입증 항목 |
|---|---|---|---|
| 주 MV 에너지 경로 | SiC/IGBT 스위치 또는 모듈, 자기소자, 버스, 냉각 | 직접적인 레퍼런스 설계 증거 | 정격 토폴로지 및 고장 규격 범위 |
| 게이트 구동 및 바이어스 | 절연 드라이버/보호 IC와 바이어스 컨트롤러 또는 절연 전원 모듈 | 직접적인 제품 및 레퍼런스 설계 증거 | 동작 전압, CMTI, 채널 수, 수명 |
| 센싱 및 로컬 보호 | 절연 모듈레이터/증폭기, 비교기, 홀 센서, 온도 모니터 | 직접적인 레퍼런스 설계 증거 | 정확도, 지연시간, 분압기/션트, 안전 할당 |
| 제어 및 통신 | 실시간 MCU/DSP, 광섬유/디지털 절연, 이더넷, 경우에 따라 맞춤형 ASIC | 직접적인 설계 증거, ASIC은 공급업체 발표 | 파티션 책임, 이중화, 사이버보안 |
| 모듈별 감시 | 로컬 측정, 고장 로직, 절연 통신 | 아키텍처로 뒷받침됨 | 정확한 서브모듈 전압 및 OEM 파티션 |
| 부분방전 또는 아크 AFE | 미정 | 표준 SST IC 소켓으로 확립되지 않음 | 명시된 검출 요구사항 및 인증 방법 |
배터리 모니터로의 지름길은 특히 위험하다. 배터리 모니터 IC가 SST+스토리지 시스템에 적합할 수 있지만 표준 컨버터 셀 모니터링 소켓을 입증하지는 않는다. 먼저 공개 설계가 전기화학 저장장치와 직렬 셀이 실제로 제품 경계 안에 있음을 보여야 한다.
상업적 주장에는 증거 사다리를 사용하라
시장 선별에서는 연구 프로토타입, 동작하는 레퍼런스 설계, 발표된 제품, 고객 파일럿, 가동 이력이 있는 설치 완료 설비의 다섯 단계를 구분하라. 공급업체 파트너십과 제품 페이지는 유용한 신호지만 배포로 보고해서는 안 된다. 마찬가지로 호환되는 게이트 드라이버나 센서는 아키텍처상 적합성이며 공개된 설계 수주가 아니다.
이 구분은 기회 순위를 바꾼다. 주 경로 SiC 소자와 모듈은 분명 중요하지만 소재, 패키징, 고전력 인증 역량이 필요하다. 아날로그 또는 혼합 신호 IC 팀에는 지원 계층이 더 신뢰할 수 있는 진입점이다. 차별화는 여전히 고객별 CMTI, 보호 지연시간, 센싱 정확도, 절연 수명, 채널 밀도, 진단, 기능 파티션에 달려 있다.
관련 고전압 비교는 고전압·대전류에서 스위치가 아니라 보호가 경쟁의 핵심이 되는 이유를 참조하라.
구매자별 다섯 가지 질문에서 시작하라
- 실제 아키텍처와 애플리케이션은 데이터 센터 800 VDC, 충전, 계통 지원, 스토리지 또는 다른 시스템 중 무엇인가?
- 셀 전압, 스위치 기술, 전력 수준, 플로팅 도메인 수는 얼마인가?
- 어떤 고장을 로컬에서 검출해야 하며 허용되는 셧다운 지연시간과 고장 에너지는 얼마인가?
- 전력 모듈 공급업체, 컨버터 OEM, 컨트롤러 팀, 현장 통합업체 중 누가 기능을 책임지는가?
- 인증 전에 어떤 절연, EMC, 열 사이클, 신뢰성, 안전 증거가 필요한가?
실용적인 다음 단계는 맞춤형 IC를 논의하기 전에 구체적인 SST 아키텍처 하나를 전압 도메인, 스위치 수, 절연 경계, 센싱 채널, 고장 요구사항별로 매핑하는 것이다. 이 한 페이지 지도를 통해 실제 기회가 절연 게이트 드라이버, 센싱/보호 AFE, 보조 바이어스 소자, 컨트롤러 ASIC인지, 아니면 맞춤형 IC가 전혀 필요 없는지 드러난다.
주요 참고문헌
- 미국 에너지부 — 솔리드 스테이트 전력 변전소 기술 로드맵
- Idaho National Laboratory — 솔리드 스테이트 소자와 전력망
- Texas Instruments — 50 kW SiC 모듈식 SST 레퍼런스 설계
- Texas Instruments — TIDA-011012 설계 가이드
- Texas Instruments — UCC21750 절연 게이트 드라이버
- Texas Instruments — UCC218915-Q1 절연 게이트 프리드라이버 및 보호 IC
- Infineon — 솔리드 스테이트 변압기 애플리케이션 포트폴리오
- Infineon — DG Matrix SiC 파트너십 발표
- Microchip — SST 애플리케이션용 3.3 kV SiC 모듈
- Enphase — IQ SST 개발 발표
- Jeong 외 — 13.2 kV급 3상 SST 프로토타입 및 EtherCAT 제어
대표 이미지: Jeong, Yun, Park, Kim, Ryu, Baek, Kim, Electronics 11(19), 3092 (2022)의 그림 6, CC BY 4.0에 따라 사용. 그림은 실제 13.2 kV급 3상 SST 프로토타입과 유닛 모듈을 보여 주며 ChinaSemiOps 제품이나 고객 설치 현장이 아니다.
공개: 이 글은 공개 출처 기반 아키텍처 및 시장 선별 분석이다. 공급업체 발표는 공급업체 주장으로 표시했고 기회 순위는 ChinaSemiOps의 추론이다. 고객 프로그램, 설계 수주, 인증, 현장 배포 또는 생산 준비 상태를 입증하지 않는다. 출처는 2026년 8월 10일까지 확인했다.
