하나의 절연 장벽, 서로 다른 네 가지 게이트 구동 문제

업데이트 2026년 10월 22일

EV(electric vehicle, 전기차) 온보드 충전기는 절연 문제를 구체적으로 보여 준다. 이 장치는 AC(alternating current, 교류) 계통 전력을 트랙션 배터리용 DC(direct current, 직류) 전력으로 바꾸며, DC 출력은 계통과 절연된다. 직접적인 도전 경로가 없는 절연 장벽이 이 분리를 맡는다. 컨트롤러가 고전압 쪽에 있는지 저전압 쪽에 있는지에 따라 어떤 게이트 명령이 장벽을 건너야 하는지가 달라진다.

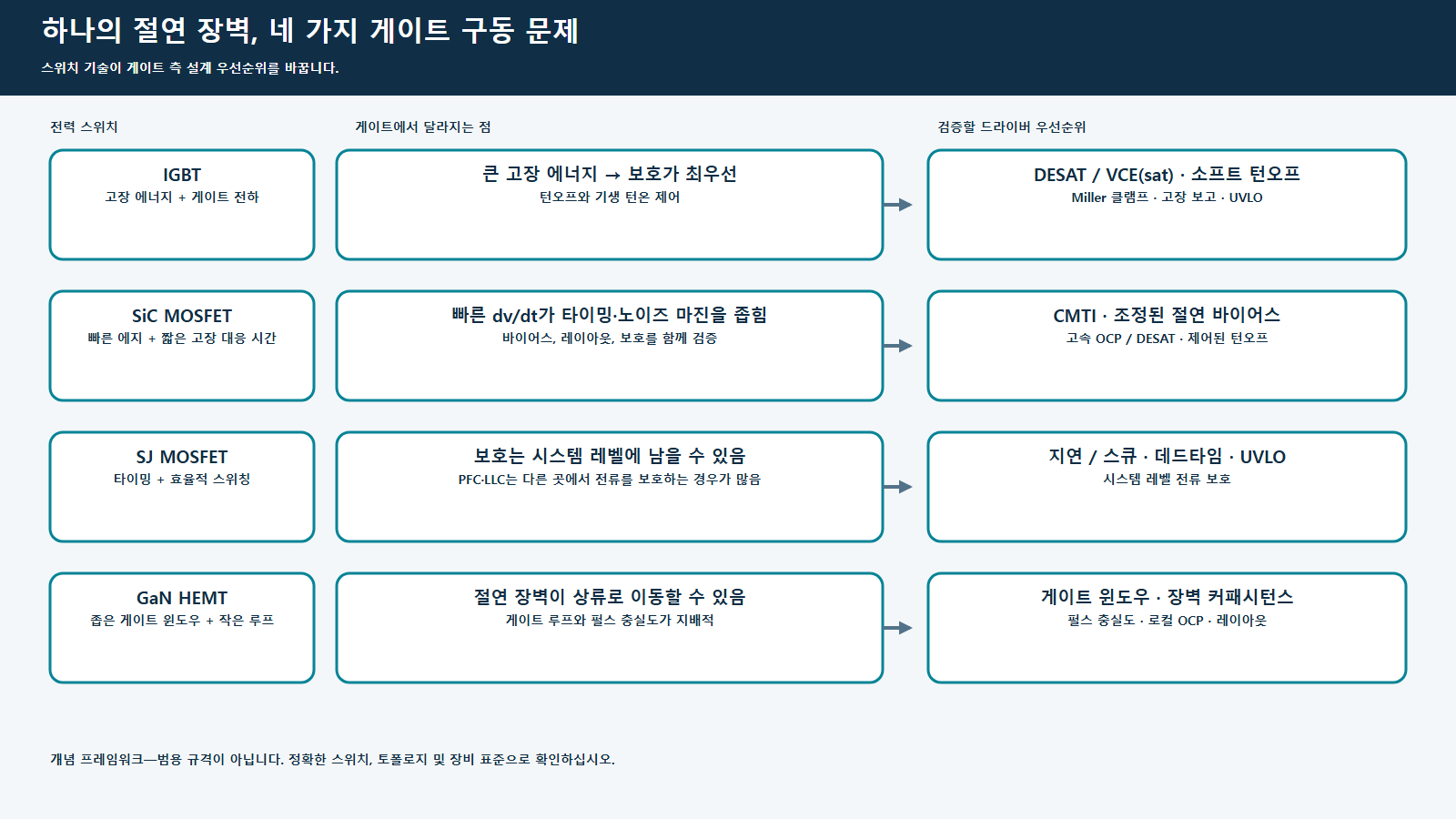

그렇더라도 그 장벽이 각 전력 스위치의 구동 방식을 알려 주지는 않는다. 갈바닉 절연 게이트 드라이버는 켜짐/꺼짐 명령을 장벽 너머로 전달해 스위치의 게이트, 곧 제어 단자를 구동하는 칩이다. 컨트롤러가 스위치와 같은 쪽에 있으면 비절연 드라이버로 충분할 수도 있다. 드라이버가 무엇을 해야 하는지는 스위치에 따라 다르다.

• IGBT(insulated-gate bipolar transistor): 대전류 스위치로, 고장 에너지와 제어된 턴오프가 우선순위 상단에 놓인다.
• SiC MOSFET(silicon-carbide metal-oxide-semiconductor field-effect transistor): 탄화규소 전계효과 트랜지스터로, 빠르게 스위칭하므로 타이밍과 잡음 마진이 작다.
• 슈퍼정션(SJ, superjunction) MOSFET: 전하 균형 구조를 가진 실리콘 MOSFET으로, PFC(power factor correction, 역률 보정: 계통에서 끌어오는 전류를 계통 전압과 같은 위상의 정현파로 만드는 기능)와 LLC(inductor–inductor–capacitor resonant converter, 유도성 소자 두 개와 커패시터 하나로 이루어진 공진 컨버터) 단이 문서화된 응용 예에 포함되며, 보호를 다른 곳에 둘 수 있다.
• GaN HEMT(gallium-nitride high-electron-mobility transistor): 질화갈륨 고전자이동도 트랜지스터로, 게이트 전압 허용 범위가 좁고 절연 경계 자체를 옮길 수 있다.

하나의 라벨, 네 가지 선택 문제

스위치 기술	게이트 구동 문제	보호 및 바이어스 중점	평가할 절연/드라이버 아키텍처
IGBT	더 큰 게이트 전하(스위칭마다 옮겨야 하는 전하량), 높은 고장 에너지, 성숙한 산업 및 자동차 관행	게이트 레일 전압은 스위치마다 다르므로 턴온·턴오프 전압은 해당 데이터시트에서 확인한다. 핵심 기능은 다음과 같다. DESAT(desaturation detection, 디새추레이션 검출)은 스위치의 온 상태 전압인 VCE(sat)(collector-emitter saturation voltage, IGBT가 완전히 켜져 있을 때 컬렉터와 이미터 사이에 걸리는 전압)를 감시해 단락을 잡아낸다. 밀러 클램프는 꺼짐 상태(턴오프 이후)에서 게이트를 낮게 붙잡아 빠른 전압 변화로 스위치가 다시 켜지는 것을 막는다. 소프트 또는 2단 턴오프는 고장 전류를 천천히 차단해 전압 오버슈트를 줄인다. 장벽 너머로 고장을 알리는 보고 기능도 있다. UVLO(undervoltage lockout, 저전압 잠금)는 게이트 전원이 너무 낮을 때 출력을 비활성화한다	동작 전압, 서지, 절연 간격(연면 거리와 공간 거리), 시스템 인증을 확인한다는 조건에서 보호 기능이 풍부한 절연 드라이버가 자연스럽게 적합한 경우가 많다
SiC MOSFET	빠른 스위칭 에지, 해당 소자별로 확인해야 하는 단락 내량 시간, 레이아웃 민감도와 공통 모드 민감도	바이폴라 바이어스(꺼짐 상태의 음의 게이트 전압) 또는 강한 클램프 결정이 중요하다. 고속 OCP(overcurrent protection, 과전류 보호) 또는 DESAT, 제어된 턴오프, 높은 CMTI(common-mode transient immunity, 공통 모드 과도 내성: 장벽 양쪽 사이의 빠른 전압 변화를 견디는 능력), 조정된 절연 바이어스 전원(장벽을 가로질러 게이트 측에 전력을 공급하는 전원)의 우선순위가 높아진다	스마트 절연 드라이버(smart isolated driver, 보호와 고장 보고 기능을 내장한 절연 드라이버)와 세심하게 설계한 절연 바이어스 전원이 일반적이다. 전력 모듈, 켈빈 소스 연결(게이트 복귀 경로를 대전류 소스 경로와 분리해 전력 전류의 전압 강하가 게이트 구동을 방해하지 않게 하는 별도의 소스 연결), dv/dt(전압의 시간 변화율), di/dt(전류의 시간 변화율), 고장 시험이 적합성을 결정한다
슈퍼정션 MOSFET	실리콘 전력단. PFC와 LLC가 문서화된 응용 예다	UVLO, 데드 타임(직렬로 놓인 두 스위치가 모두 꺼져 있는 의도적 간격), 전파 지연(입력에서 출력까지 걸리는 시간)과 스큐(채널 사이 또는 부품 사이의 타이밍 불일치), 외부 전류 보호가 IGBT식 통합 DESAT보다 더 중요할 수 있다	듀얼 절연 드라이버(출력 채널 두 개)로 충분할 수 있다. 보호는 컨트롤러, 변류기, 션트, 비교기 또는 전력단 설계에 있을 수 있다
GaN HEMT	좁은 게이트 윈도, 매우 작은 게이트 루프(게이트 전류가 흐르는 경로), 엄격한 데드 타임 및 펄스 충실도(좁은 펄스를 온전히 유지하는 것)	음전압 바이어스는 소자별로 다르다. 로컬 OCP/단락 동작, CMTI, 장벽 정전용량(절연 장벽 양쪽 사이의 기생 정전용량), 레이아웃 기생 성분(의도하지 않은 인덕턴스와 정전용량)이 지배한다	장벽은 절연 드라이버 내부, 로컬 드라이버 상류의 디지털 절연기(장벽 너머로 논리 신호를 전달하는 칩), 또는 통합 GaN 전력단의 제어 인터페이스 바깥에 있을 수 있다

피크 전류와 kVrms만으로 선택이 결정되지 않는다

피크 전류 10 A(암페어)라는 헤드라인만으로 드라이버가 해당 단에 적합한지 결정되지 않는다. UVLO 레일이 스위치와 맞지 않을 수 있다. 지연과 스큐가 데드 타임 예산을 소모할 수 있다. DESAT 경로가 너무 늦게 반응하거나 스위칭 잡음에 오동작할 수 있다. 패키지와 핀아웃 때문에 드라이버를 켈빈 소스에 충분히 가깝게 배치하지 못할 수 있다. 게이트 전하가 작고 깨끗한 타이밍이나 좁은 펄스 충실도가 더 어려운 문제라면 전류가 더 낮은 드라이버가 더 나은 선택일 수 있다.

절연 정격은 서로 다른 질문에 답한다. VIOWM(maximum isolation working voltage, 최대 절연 동작 전압)은 장기 동작 전압이다. 장벽이 명시된 수명 동안 연속적으로 견디도록 설계된 최대 RMS 또는 등가 DC 전압을 뜻한다. VIORM(maximum repetitive peak isolation voltage, 최대 반복 피크 절연 전압)은 장기 반복 피크 전압이다. 정상 동작 중 장벽에 반복적으로 나타날 수 있는 최대 피크 전압을 뜻한다. VISO(withstand isolation voltage, 절연 내전압)는 짧은 시간 동안의 내전압 정격이며, 용어집은 이를 장벽이 1분 동안 견딜 수 있는 최대 AC RMS 전압으로 정의한다. 연속 동작 전압 정격이 아니다. 더 짧은 생산 시험은 이 정격과 별개다. 이 용어는 TI 절연 용어집의 정의를 따른다. TI는 Texas Instruments다. 2026-10-22에 확인한 판은 2017년 9월 개정 A이다.

절연 정격은 각각 무엇을 위한 것인가

아래 표는 각 정격의 목적과 데이터시트에서 확인할 사항을 정리한다. 여기서는 의미만 비교하고, 숫자는 뒤의 날짜가 명시된 예 하나에서만 다룬다.

절연 정격: 목적과 확인할 사항

정격	무엇을 위한 것인가	데이터시트에서 확인할 사항
동작 전압(VIOWM)	장벽이 수명 동안 연속적으로 견디도록 규정된 전압	문서가 명시한 파형(정현파의 RMS 또는 DC)과 수명 기준
반복 피크(VIORM)	정상 동작 중 장벽에 반복해서 나타날 수 있는 최고 피크	명시된 파형, 그리고 실제 스위칭 파형이 그 범위에 들어가는지
짧은 내전압(VISO)	절연이 정해진 시간 동안 견딜 수 있는 최대 AC RMS 전압을 나타내는 짧은 정격(용어집 정의로는 1분)	1분 정격과 그 전압, 적격성 시험이 이를 어떻게 보여 주는지(시험 전압과 지속 시간), 별도의 더 짧은 생산 시험이 있는지. 연속 동작 전압이나 수명을 정하지는 않는다
과도 과전압	짧게 지속되는 과전압 사건을 견디는 능력을 정해진 시험으로 보여 준다	시험 파형, 수준, 지속 시간과 그 시험이 따르는 표준
서지	임펄스 과전압을 견디는 능력을, 파형과 시험 조건이 명시된 임펄스 시험으로 보여 준다. 과도 과전압 시험과는 다르다	임펄스 파형, 시험 수준과 시험 조건, 그리고 어떤 인증서가 적용되는지. 부품 인증서는 최종 장비 승인이 아니다
CMTI	장벽 한쪽의 전압이 다른 쪽에 대해 빠르게 움직이는 동안(공통 모드 과도) 신호 경로가 계속 동작하는지	어떤 데이터시트의 CMTI 수치에도 던질 수 있는 일반 질문이며, UCC21750의 실제 시험 조건이 아니다. 공통 모드 전압 변화 크기와 기울기(나노초당 볼트, V/ns), 공급 전압과 온도, 입력 상태(고정 또는 스위칭), 무엇을 실패로 보는지, 보장값인지 대표값인지
연면 거리와 공간 거리	연면 거리는 두 측 사이를 절연체 표면을 따라 잰 최단 경로이고, 공간 거리는 공기를 통과하는 최단 경로다	최종 장비 표준의 간격 규정, 오염(먼지와 습기) 및 절연 재료 조건, 고도, 실제 기판 형상. 패키지 거리만으로 기판이 규정을 충족하는 것은 아니다

장벽 정전용량은 CMTI와 함께 살펴볼 관련 문제다. 빠른 SiC와 GaN에서는 i = C × dv/dt에 따라 장벽 양단의 정전용량이 전압 변화를 전류로 바꾼다. 여기서 i는 전류, C는 정전용량, dv/dt는 전압의 시간 변화율이다. 이 전류를 변위 전류라고 하며, 장벽과 (있다면) 바이어스 변압기의 정전용량 양단 전압이 변할 때마다 그 정전용량을 통해 흐른다. 이 전류는 신호에 잡음을 끌어들이고 EMI(electromagnetic interference, 전자기 간섭: 다른 회로를 방해할 수 있는 원치 않는 전기 잡음)를 늘릴 수 있다. 데이터시트의 장벽 정전용량을 확인하고, 이 전류가 실제 레이아웃에서 어디로 되돌아가는지 직접 평가하라.

절연에는 등급도 있다. 기능 절연(functional insulation)은 장비가 동작하도록 하는 데에만 쓰인다. 기본 절연(basic insulation)은 감전에 대한 기본 보호를 제공한다. 강화 절연(reinforced insulation)은 단일 절연 체계에서 독립된 두 겹의 절연과 동등한 보호를 제공한다.

날짜가 명시된 한 가지 읽기: DW 패키지의 카탈로그 UCC21750

실제 예로 TI의 카탈로그(비자동차용) UCC21750(절연 게이트 드라이버)을 DW 패키지(제조사가 주문 품명에 쓰는 패키지 유형 코드)로 읽어 보자. 데이터시트 SLUSD78C(2023년 1월) 6.6절, 5–6쪽에는 다음 항목이 있다.

• 동작 전압: 1500 V(볼트) RMS(정현파). 별도로 2121 V DC.
• 반복 피크: 2121 V 피크, 양극·음극으로 오가는 바이폴라 AC 파형 기준.
• 짧은 내전압: 5700 V RMS 60초(VISO 정격이며 적격성 시험으로 확인). 별도로 6840 V RMS 1초는 VISO의 1.2배로 하는 100% 생산 시험이다. 6840 V는 두 번째 정격이 아니라 시험 수준이다.

이 항목을 읽을 때 세 가지에 주의해야 한다.

1. 2121 V DC와 2121 V 피크는 각각 자기 파형을 명시한 별개 항목이다. 숫자가 같다고 파형이 서로 바뀌어 쓸 수 있는 것은 아니며, PWM(pulse-width modulation, 펄스 폭 변조: 켜짐 시간을 바꿔 가며 전압을 켜고 끄는 방식) 스트레스에서 장벽이 어떻게 동작하는지도 알려 주지 않는다.
2. 5700 V RMS와 6840 V RMS 시험은 각각 60초와 1초 동안 한다. 이는 연속 동작 전압이나 수명을 입증하지 않으며, 이 글은 수명 수치를 제시하지 않는다.
3. 이 항목들 중 어느 것도 시스템 승인을 자동으로 의미하지 않는다. 버스 전압을 이 값으로 나눈다고 마진이 나오지 않는다. 실제로 인가할 수 있는 전압은 파형, 인증 범위, 간격 규정, 최종 장비 표준에 달려 있다. 부품 인증서는 최종 장비 승인이 아니다. 데이터시트의 각주 2도 이 절연을 안전 정격 범위 안에서, 적절한 보호 회로와 함께 쓰도록 제한한다.

이는 정격을 읽는 방법을 보여 주는 날짜가 명시된 예이며, 지금 이 부품의 정격을 말하는 것이 아니다. 실제 설계에서는 최신 소자·패키지 문서와 최신 인증서의 범위를 확인해야 한다. 자동차용 UCC21750-Q1(-Q1 접미사는 자동차용 변종을 뜻함)은 별도 문서가 있으므로 이 값을 그대로 옮겨 쓰지 말아야 한다.

스위치별로 설계가 달라지는 지점

IGBT는 보통 보호를 우선한다. TI의 UCC21750-Q1은 DESAT, 밀러 클램프, 절연 고장 신호, 제어된 턴오프, UVLO, 패키지 간격이 중요한 이유를 보여 준다. 보편적 해답은 아니지만 IGBT 설계가 평가해야 할 기능을 보여 준다.

SiC 설계에서는 이러한 보호 기능이 더 빠른 스위칭 환경에서 필요한 경우가 많다. 더 높은 dv/dt, 음의 소스 과도현상(스위치 소스 단자에 잠시 나타나는 음전압 흔들림), 단락 한계, EMI와 손실의 절충점이 드라이버, 절연 바이어스, 모듈 레이아웃, 고장 시험 계획을 하나로 묶는다. 암페어 정격과 헤드라인 절연만 비교하면 공학의 대부분을 빠뜨리게 된다.

슈퍼정션 MOSFET 단은 흔히 작업을 다르게 나눈다. TI UCC21520급 듀얼 절연 드라이버는 전류 보호가 다른 곳에 있을 수 있으므로 통합 DESAT, 밀러 클램프, 소프트 턴오프 없이도 PFC 또는 LLC 단에 적합할 수 있다. 통합 보호 기능이 적다고 해서 자동으로 역량이 낮은 아키텍처가 되는 것은 아니다.

GaN은 절연 경계를 옮길 수 있다

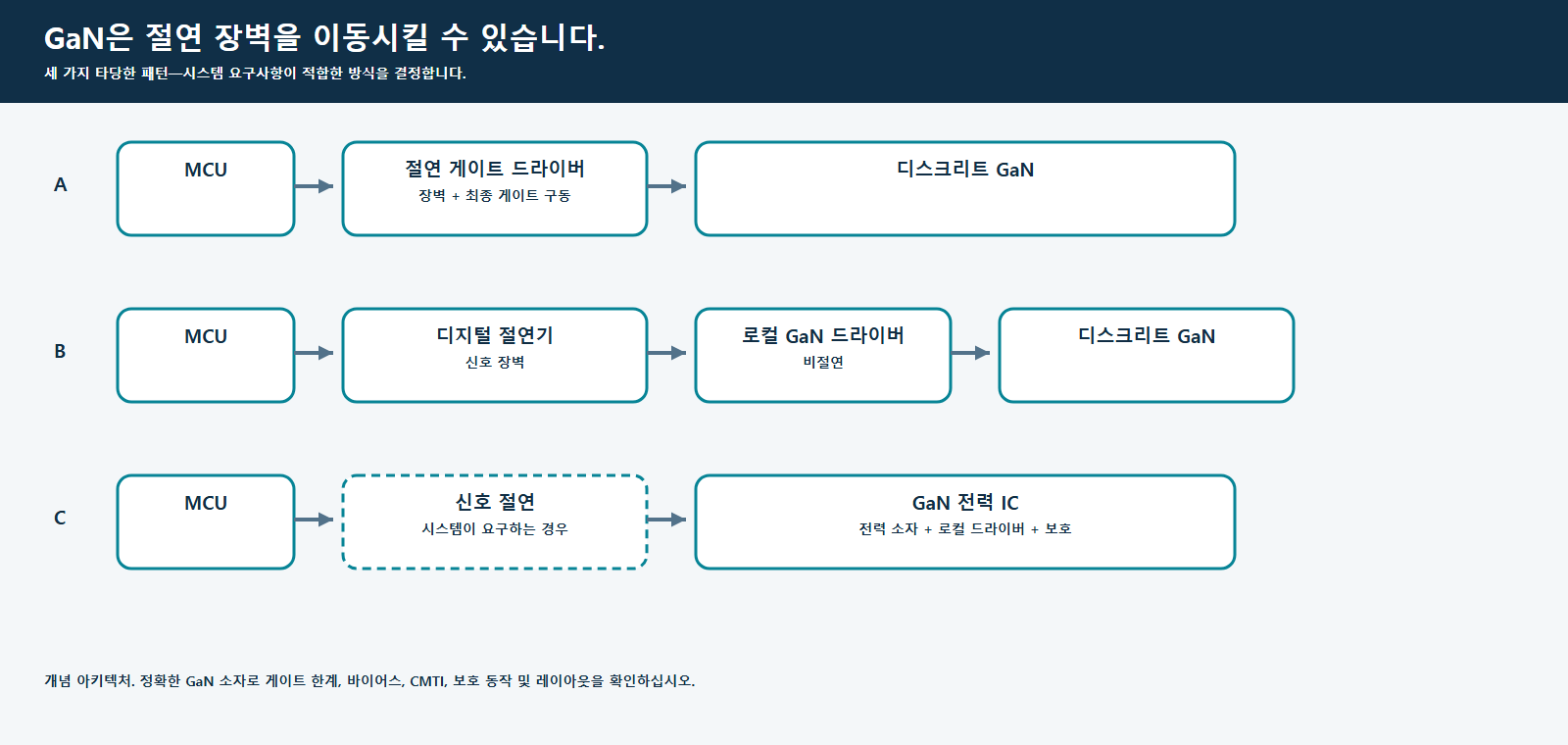

GaN에서는 절연 장벽의 위치가 아키텍처 결정이 된다. 세 가지 패턴이 일반적이다. 그림의 MCU(microcontroller unit)는 프로그램으로 동작하는 제어 칩인 마이크로컨트롤러다.

패턴 A는 GaN 소자의 게이트 구조, UVLO, CMTI, 절연 등급, 레이아웃 한계에 맞는 절연 드라이버를 사용한다. 패턴 B는 최종 드라이버를 게이트 가까이 옮기고 디지털 절연기와 절연 바이어스 전원이 장벽을 제공한다. 패턴 C는 게이트 루프와 일부 보호를 전력 소자 안에 두고 컨트롤러 인터페이스 절연은 시스템 설계에 맡긴다. TI의 LMG1210은 유용한 비절연 로컬 드라이버 비교 대상이지 절연 드라이버 권고가 아니다.

중국에도 드라이버가 있다. 더 어려운 격차가 중요하다

글로벌 공급업체는 이미 스마트 IGBT/SiC 드라이버, 듀얼 절연 드라이버, 고속 와이드밴드갭(wide-bandgap: SiC나 GaN처럼 밴드갭, 곧 전자를 자유롭게 해 전류를 흐르게 하는 데 필요한 에너지가 실리콘보다 넓은 반도체용) 드라이버, 절연 바이어스를 공급한다. IC(integrated circuit, 집적회로, 곧 칩) 업체 두 곳의 공개 제품 페이지에서 이 범주에서 각 업체가 밝힌 역할의 예를 볼 수 있다.

• Chipanalog는 CA-IS3215ENW-Q1을 활성(Active) 상태의 자동차용 단일 채널 강화 절연 게이트 드라이버로 게재한다.
• 3PEAK는 제품 페이지에서 TPM23513B를 산업용 응용을 위한 절연 게이트 드라이버로 설명한다. 회사 소개 페이지는 본사를 중국 쑤저우로 밝힌다.

이는 제조사가 자사 제품 목록에 대해 밝힌 내용이며 2026-10-22에 확인했다. 시장 점유율, 실제 공급 가능성, 특정 시스템에서의 적격성, ChinaSemiOps와의 어떤 관계도 보여 주지 않는다. 중국에서의 설계든 다른 곳이든, 최신 데이터시트, 인증서 범위, 공급 조건은 독자가 제조사에 직접 확인해야 한다.

우리가 보기에 더 어려운 미해결 과제는 까다로운 조합에 있다. 실제 모듈에서 오트립이 적고 턴오프가 제어되는 고속 SiC 보호, 모니터링을 갖춘 조정형 절연 바이어스, 허용하기 어려운 지연이나 소프트웨어 부담 없는 유용한 텔레메트리가 그 예다. 적층형 고전압 컨버터에서 여러 플로팅 게이트 구동 도메인(기준 전압이 접지에 대해 움직이는 회로)을 조율하는 일도 있다. 적응형 구동과 프로그래머블 슬루(턴온·턴오프 때 전압 변화율을 설정하는 기능)도 기능 목록이 아니라 측정된 EMI, 손실, 오버슈트, 페일세이프 결과가 필요하다. 이는 중국에만 해당하는 문제가 아니라 일반적인 설계 과제다.

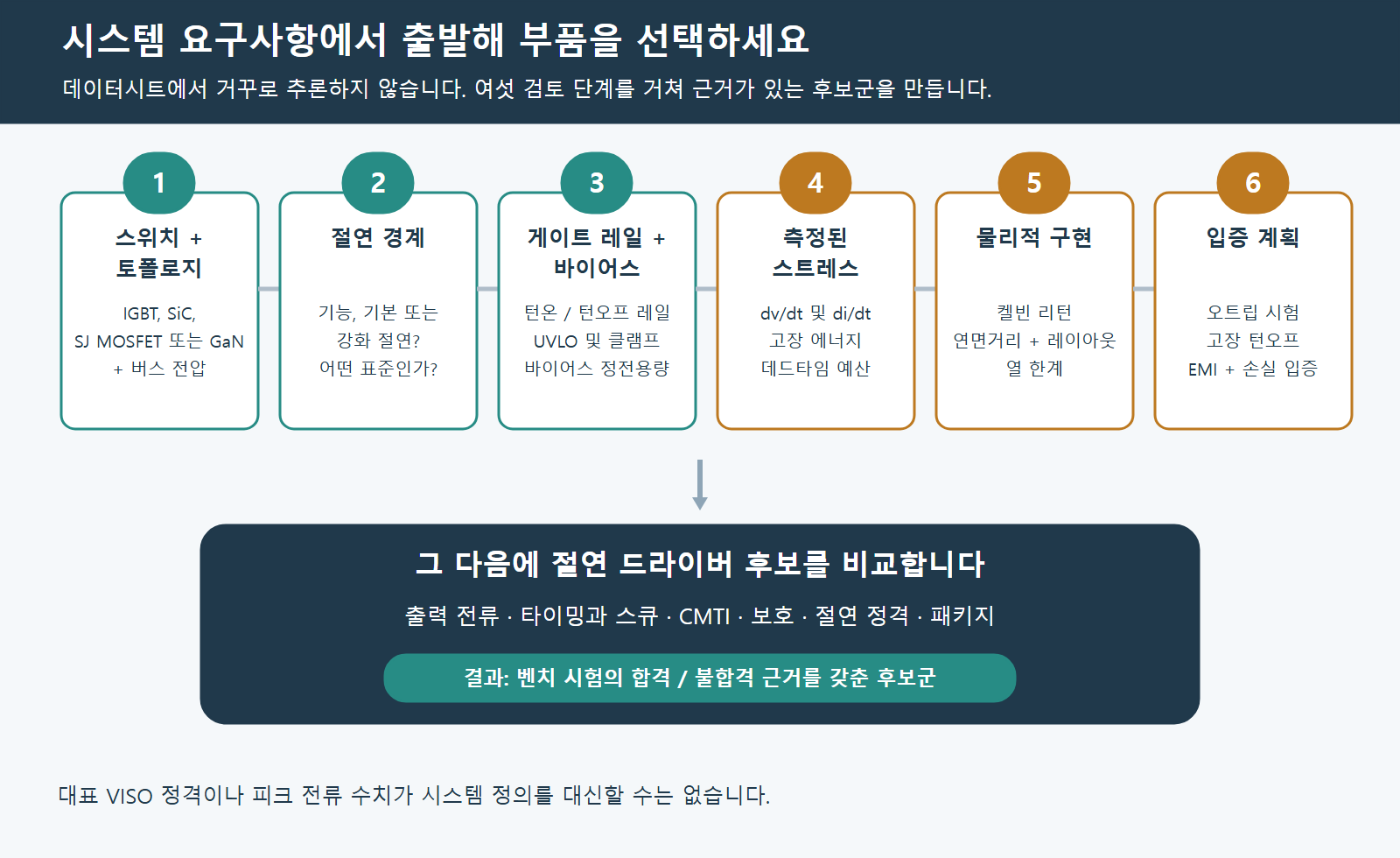

실용적인 선택 순서

드라이버 후보 목록을 열기 전에 여섯 가지를 기록하라. 처음 둘은 시스템과 장벽을 정의한다.

1. 정확한 스위치, 토폴로지, 버스 전압.
2. 안전 경계, 동작 전압, 최종 장비 표준, 그리고 비교할 각 절연 정격의 파형과 지속 시간.

3~6번은 설계 점검 항목이다. 5번의 연면 거리와 공간 거리는 장벽 평가에도 속한다.

3. 게이트 레일, 절연 바이어스 아키텍처, 허용 가능한 전원 기동 동작.
4. 목표 또는 예상 dv/dt, di/dt, 오버슈트, 고장 에너지, 보호 타이밍. 시제품이 생기면 측정값으로 바꾼다.
5. 패키지, 연면 거리, 공간 거리, 게이트 루프 레이아웃 제약.
6. 벤치 증거, 적격성 평가 계획, 남은 위험별 책임자.

그런 다음에야 동일한 절연 용어와 합격/불합격 시험으로 드라이버 후보를 비교하라.

다음 단계: 후보 데이터시트 하나를 골라 위의 정격 표를 채워 보라. 각 항목의 파형, 지속 시간, 시험 조건을 적고 빠진 정보를 목록으로 만든다. 그 빈칸이 제조사에 물어야 할 질문이다.

선별된 1차 출처

• TI UCC21750 데이터시트 SLUSD78C(2023년 1월) 6.6절 — 실제 예 읽기에 쓴 날짜가 명시된 개정판. 현재 데이터시트 PDF(portable document format, 휴대용 문서 형식) 링크는 별도의 실시간 링크이며 더 나중 개정판을 가리킬 수 있다.
• TI UCC21750-Q1 — 보호형 절연 게이트 드라이버 기능과 명시적 절연 용어(자동차용 변종).
• TI 절연 용어집 — 동작, 반복 피크, 과도, 내전압, 서지 절연 정격 정의.
• TI 절연 용어집 SLLA353A(2017년 9월 개정) — 제조사가 지정하는 정격으로서의 동작 전압과 반복 피크 전압, 1분 내전압 정격으로서의 VISO, 기능·기본·강화 절연. 2026-10-22 확인이며 최신판임은 확인되지 않았다.
• TI SDAA268(2026년 6월) — 절연 협조는 장비 환경, 동작 전압, 재료 그룹, 오염, 고도에 따라 달라진다.
• TI SSZTDB0(2025년 9월) — 변압기 권선 간 정전용량은 스위치 노드 천이 중 공통 모드 전류를 흘린다.
• Infineon 600 V CoolMOS P6 애플리케이션 노트(개정 1.1, 2015-06-29) — 슈퍼정션 전하 균형(1.3절, 4쪽)과 나열된 응용 예로서의 PFC 및 LLC(1.2절, 표 2, 3쪽). 날짜가 명시된 기초 예시이며 현재 제품이나 시장 빈도에 대한 주장이 아니다.
• 3PEAK 회사 소개 페이지 — 제조사가 밝힌 본사 위치. 귀속 표시된 정보일 뿐 추가 추론은 없다.
• TI UCC21520 — 듀얼 채널 절연 드라이버 아키텍처.
• Chipanalog CA-IS3215ENW-Q1 — 자동차용 강화 절연 게이트 드라이버에 대한 제조사 게재 정보.
• 3PEAK TPM23513B — 산업용 응용을 위한 절연 게이트 드라이버로 설명하는 제조사 게재 정보.
• TI LMG1210 — 비절연 GaN/MOSFET 로컬 드라이버 비교 대상.
