전기차 구동 배터리 보호: 프리차지, 접촉기, 고장 차단

하노버 IAA Transportation 2024에 전시된 CATL 배터리 팩(2024년 9월 16일). 사진: Matti Blume / Wikimedia Commons, CC BY-SA 4.0. 자르거나 변경하지 않고 표시했습니다. 적용 사례를 보여 주는 사진이며 내부 보호 회로는 보이지 않습니다.

전기차(EV, electric vehicle)의 시동을 걸면 구동용 고전압 배터리 팩이 인버터에 연결되어야 합니다. 인버터는 팩의 직류(DC, direct current)를 모터가 쓰는 교류로 바꾸는 전력 전자 장치입니다. 인버터 안에는 DC 링크 커패시터(DC-link capacitor)가 있는데, 직류 전원을 안정시키는 대용량 커패시터 뱅크입니다. 이 커패시터가 비어 있으면 스위치가 닫히는 순간 큰 서지 전류를 끌어당깁니다. 전기차 구동 배터리 보호를 다루는 이 글은 그 순간과, 반대로 문제가 생겨 팩이 연결을 끊어야 하는 순간에 무슨 일이 일어나야 하는지를 다룹니다. 같은 인버터 주변의 제어 칩은 인버터 제어 IC 전력·아날로그 스택 글을 참고하세요. 여기서 IC(integrated circuit)는 여러 전자 부품을 작은 칩 하나에 모아 넣은 집적 회로를 뜻합니다.

세 가지 핵심

• 구동 배터리 팩에는 부드러운 첫 연결, 일상적인 개폐, 고장 전류 차단, 감지라는 서로 다른 보호 기능이 필요합니다.
• 고장 감지는 시작일 뿐입니다. 실제 조건에 맞는 정격을 가진 물리적 장치가 회로를 열어야 합니다.
• 칩 하나의 응답 시간이 아니라, 센서에서 차단기, 남은 에너지까지 전체 사슬의 근거를 공급사에 요청하세요.

연결된 배터리에 여러 보호 기능이 필요한 이유

구동 배터리 팩은 높은 전압에서 큰 전류를 공급하며, 처음 연결할 때의 서지, 차량 내 단락, 고전압 쪽과 차체 사이의 누설처럼 여러 방식으로 문제가 생길 수 있습니다. 각각 다른 대응이 필요하므로 역할을 다섯 가지로 나누세요.

• 감지: 전압, 전류, 절연 저항(고전압 쪽이 차체와 얼마나 잘 전기적으로 분리되어 있는지, 즉 누설이 얼마나 작은지)을 측정합니다.
• 판단: 측정값이 비정상인지 가리는 로직입니다.
• 구동 회로(드라이버): 스위치나 점화기를 작동시키는 데 필요한 전력을 공급하는 회로입니다.
• 물리적 차단: 실제로 회로를 여는 장치입니다.
• 잔류 에너지: 회로가 열린 뒤에도 남아 있는 에너지입니다.

이런 부품은 흔히 배터리 정션 박스(BJB, battery junction box)나 배터리 차단 장치(BDU, battery disconnect unit)에 들어갑니다. 팩의 개폐와 보호 하드웨어를 담은 어셈블리를 가리키는 말입니다. 공급사마다 두 이름이 가리키는 하드웨어가 다를 수 있으므로, 박스 안에 실제로 어떤 기능이 들어 있는지 물어보세요.

프리차지는 인버터 DC 링크 커패시터로의 연결을 보호합니다

프리차지(precharge)는 주 연결이 닫히기 전에 전류를 제한하는 경로로 DC 링크 커패시터를 팩 전압 가까이까지 미리 충전하는 동작입니다. 텍사스 인스트루먼트(Texas Instruments, TI)의 프리차지 레퍼런스 디자인(2024년 9월)은 주 접촉기가 닫힐 때 생기는 돌입 전류, 즉 갑작스러운 서지를 줄이려고 커패시터를 배터리 전압까지 충전한다고 설명합니다. 접촉기(contactor)는 대전류 경로를 전기로 개폐하는 튼튼한 스위치입니다. 같은 문서는 돌입 전류가 너무 크면 접점이 서로 용착될 수 있다고도 언급합니다.

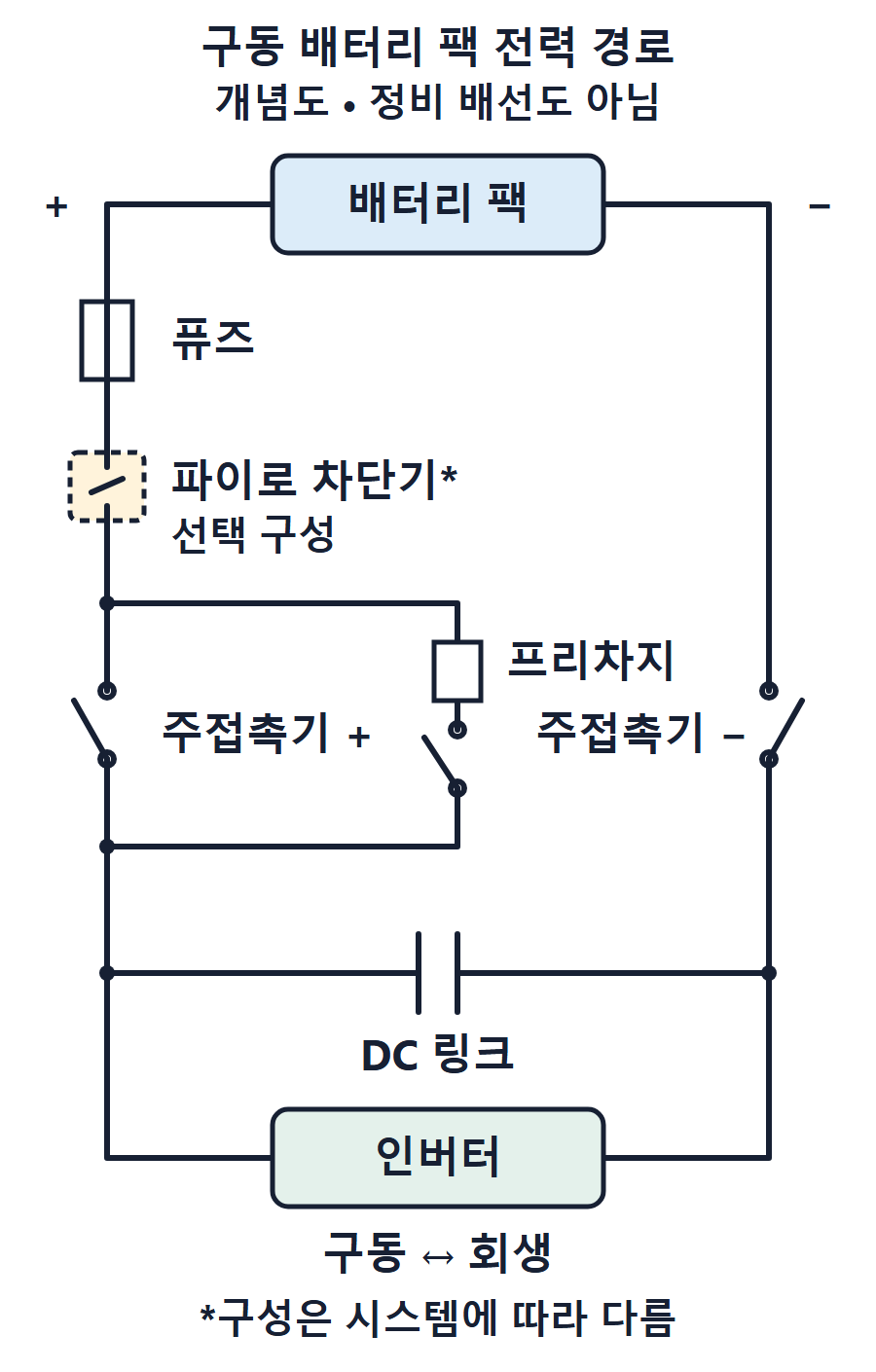

흔한 구성은 양(+)극 주 접촉기를 가로지르는 가지에 저항과 스위치를 두는 것입니다. 세 가지에 주의하세요.

• 복귀 경로. 음(−)극 주 접촉기 또는 그에 상응하는 복귀 경로가 닫혀 있어야 전류가 흐릅니다. 닫는 순서는 시스템마다 다릅니다.
• 진행 상태 감시. 프리차지는 고정 타이머가 아니라 감시되는 과정으로 다루세요. 제어기는 전압 상승을 지켜보다가 부하 단락이나 스위치 고착처럼 비정상적인 진행이 보이면 중단해야 합니다. 한계값과 고장 대응은 각 시스템이 정합니다.
• 펄스 열 예산. 저항과 스위치는 프리차지 펄스마다 에너지를 흡수합니다. 평균 전력만 보지 말고 그 펄스와 반복 펄스에 대한 정격을 확인하세요.

범위의 한계도 두 가지 있습니다. 프리차지가 접촉기가 용착되는 모든 경로를 막아 주지는 않습니다. 또 TI 설계가 밝힌 목표는 프리차지 가지에 반도체 스위치인 솔리드 스테이트 릴레이를 쓰는 것이며, 이를 전체 구동 전류용 솔리드 스테이트 차단기의 근거로 읽어서는 안 됩니다.

접촉기, 용단 퓨즈, 파이로 차단기는 역할이 다릅니다

주 접촉기는 정상 운전에서 팩을 연결하고 분리합니다. 부하를 개폐할 수 있다는 것과 모든 고장을 열 수 있다는 것은 다릅니다. 시스템의 예상 고장 전류(prospective fault current, 보호 장치가 전류를 제한하거나 차단하지 않을 때 고장 지점에 흐르게 될 전류), 전압, 전류 방향, 회로 인덕턴스(전류의 변화를 억제하고 전류가 흐르는 동안 자기장에 에너지를 저장하는 성질) 조건에서 각 접촉기와 차단 장치가 차단하도록 정격이 정해진 DC 범위를 확인하세요.

용단 퓨즈는 TI의 2025년 배터리 차단 아티클(2025년 4월 개정)에 따르면 과전류의 열 효과에 반응합니다. 파이로 퓨즈(pyro-fuse), 즉 화약식 차단기는 명령을 받아 연결을 끊으며, 같은 글은 그 신호를 보내려면 전자 드라이버가 필요하다고 설명합니다. 이니시에이터(initiator), 다른 말로 스퀴브(squib)는 드라이버가 작동시키는 작은 화약식 점화기입니다.

이 둘은 서로 대체할 수 없습니다. 퓨즈는 전류가 자신에게 미치는 영향에 따라 동작하고, 파이로 차단기는 다른 곳에서 내린 판단에 따라 동작합니다. 퓨즈가 항상 접촉기보다 먼저 차단한다거나 그 반대라고 가정하지 마세요. 협조는 실제 운전 조건에 대한 공급사의 근거가 있어야 합니다.

전류 방향도 중요합니다. 회생 제동(regenerative braking)에서는 모터가 발전기처럼 동작해 에너지를 팩으로 돌려보내므로 전류가 반대로 흐릅니다. 양방향 전류를 그린 도면이 모든 차단 장치가 양방향 정격이라는 뜻은 아닙니다.

감지와 구동 회로가 고장 감지를 물리적 차단으로 연결합니다

팩 모니터는 전압과 전류 같은 팩 단위 물리량을 측정하는 칩입니다. TI의 2023년 아티클은 이런 모니터 안에 과전류를 위한 전용 신호 경로를 두는 방식을 설명하고, 고전압 영역과 저전압 영역 사이의 절연 저항을 측정해야 한다고 언급합니다. 절연 감시는 관찰할 뿐 전류를 차단하지 않습니다.

지연은 따로 나누어 보세요. 감지, 판단, 드라이버 명령, 이니시에이터 동작, 기계적 차단이 각각 시간이 걸립니다. 모든 경우에 통하는 총 시간은 없습니다.

갈바닉 절연(galvanic isolation)은 신호는 건너가게 하면서 직접 도통 경로는 없도록 회로를 전기적으로 분리하는 것입니다. 그 경계가 어디에 놓이는지는 구조에 따라 다르므로, 두 제품이 같은 기준 영역을 쓴다거나 모든 절연 소자가 동등하다고 가정하지 마세요.

드라이버의 정격과 팩의 정격을 구분하세요. DRV3901-Q1 스퀴브 드라이버 페이지(데이터시트 등재 2023년 10월)는 드라이버 자체의 보조 전원에 대한 전압 정격을 싣고 있습니다. 이는 팩의 차단 전압도, 전류 용량도 아닙니다.

공개된 공급사 자료의 구성 예는 서로 다릅니다. TI는 팩 모니터와 드라이버를 분리한 구성을 설명합니다. NXP는 MC33777을 측정, 진단, 그리고 두 개의 화약식 스위치에 대한 자율 제어를 통합한 제품으로 설명하며, 메인 프로세서가 개입하지 않아도 된다고 합니다(페이지에 날짜 없음, 2026년 10월 25일 확인). 이 둘은 서로 다른 구성 예일 뿐 그대로 바꿔 끼울 수 있는 부품이 아니며, 어느 쪽도 권장 회로도가 아닙니다. 실제로 동작하는 사슬에는 공급 에너지와 드라이버·이니시에이터 호환성에 대한 근거가 여전히 필요합니다.

마지막으로, 팩 연결을 연다고 DC 링크 커패시터가 방전되지는 않습니다. TI의 프리차지 설계는 방전 경로를 별도 요소로 둡니다. 또 셀 내부의 에너지가 사라지지 않으며, 셀이 스스로 가열되며 고장 나는 열폭주(thermal runaway)를 막는다는 보장도 아닙니다. 잔류 에너지는 별도의 설계 항목입니다.

공급사 근거: 중국 생태계 사례와 어디서나 적용되는 체크리스트

보호 하드웨어는 모니터·드라이버 칩과 별개의 공급 계층입니다. 관련 역할은 칩 공급사, 팩 통합 업체, 접촉기·퓨즈·파이로 공급사, 시험·적격성 평가(qualification) 제공자입니다.

한 가지 사례로, 시안(Xi’an)의 Sinofuse Electric은 신에너지 차량 솔루션 페이지에 전력 퓨즈, 파이로 퓨즈, 스마트 퓨즈, 릴레이, 전류 센서, 지능형 BDU 솔루션을 나열하고 시안 주소를 밝히고 있습니다(페이지에 날짜 없음, 2026년 10월 25일 확인). 이 사례는 모니터·드라이버 IC가 아니라 보호 부품과 BDU 조립품에 관한 것이며, 이 회사의 다른 사업에 대해서는 말해 주지 않습니다. 공개된 제품 목록만으로는 부품 동등성, 적격성 평가(qualification), 공급 가능성, 특정 드라이버와의 호환성, 생산 능력, 그리고 어떤 관계도 확인되지 않습니다.

아래 체크리스트는 어느 지역의 어느 공급사에도 적용됩니다.

• 사용 전압, 전류, 방향, 인덕턴스 조건에서의 DC 차단 데이터.
• 드라이버와 이니시에이터의 호환성을 문서로 확인.
• 어떤 시험을 누가 수행했는지.
• 설계나 공정 변경을 어떻게 통지하는지.

부품을 고르기 전에 고장에서 동작까지의 전체 사슬을 그려 보세요

고장마다 한 행씩 채우세요. 빈 칸은 건너뛸 세부 사항이 아니라 공급사에 던질 질문입니다.

다음 단계: 자신의 팩 구상으로 표를 채우고, 부품을 고르기 전에 모든 빈 칸을 해당 공급사에 보내세요. 관련된 충전 안전은 메가와트 충전 시스템 안전을 참고하세요.
