메가와트 충전은 단순히 커넥터를 더 크게 만드는 문제가 아니다. 충전기 출력단에서 실용적인 안전 아키텍처는 전압 비교, 절연 감시, 접촉기 상태 확인, 커넥터 온도 감시, 신뢰성 있는 셧다운 작동을 수행해야 할 수 있다. 이 모든 기능은 에너지 경로가 극도로 높은 전압과 전류에서 동작하는 동안 이루어져야 한다.
이 때문에 메가와트 충전 시스템(MCS)은 아날로그 및 혼합 신호 설계자에게 흥미로운 대상이다. 타당한 기회는 메가와트 전력을 전달하는 IC가 아니다. 외부 고전압 네트워크, 트랜스듀서, 차단기가 물리적 기능을 수행하는 동안 센싱과 진단을 조율하는 안전 측정 AFE 또는 멀티다이 패키지다.
대표 이미지: 2026년 1월 MCS 시험 프로그램 중 충전소에 있는 Mercedes-Benz eActros 600 시험 트럭. 사진: © Daimler Truck AG (26DT002_001), 2026년 1월 20일 공개; 뉴스룸의 편집 목적 사용 조건에 따라 사용.
세 가지 핵심 요점
- 표준의 최댓값과 상용 제품의 동작점은 서로 다른 수치다.
- 절연, 전압, 접촉기, 열 감시는 가장 주목할 만한 실리콘 경계를 이룬다.
- 맞춤형 통합은 독립 보호 기능을 약화하지 않으면서 인증된 모듈보다 우수해야 한다.
2026년 메가와트 충전 시스템에서 무엇이 달라졌는가?
8월에 발행된 IEC 61851-23-3:2026은 차량 측 정격 최대 전압이 1,250 VDC인 MCS 전기차 전원 공급 장비를 다룬다. 공개 설명은 전원 공급망 측과 차량 측 사이의 보호 분리도 요구한다. 양방향 전력 흐름에 관한 요구사항은 계속 검토 중이라고 명시한다.
커넥터의 규격 범위는 다르다. 1월에 발행된 IEC TS 63379:2026는 최대 1,500 VDC 및 3,000 A 정격의 MCS 커넥터, 인렛, 케이블 어셈블리를 다룬다. 열 센싱 또는 센싱과 결합된 열 전달은 해당 커넥터 아키텍처의 일부다.
7월에는 ISO 15118-20 Amendment 1에 MCS 서비스와 개선된 보안 개념이 추가됐다. 그러나 표준이 발행됐다고 해서 모든 구현이 상호 교환 가능한 것은 아니다. CharIN은 5월 Testival에서 MCS 차량 4대, EVSE 7대, 시험 시스템 4개를 보고했으며, 커플러 호환성과 라인 잠금 신뢰성을 개선 영역으로 지목했다. CharIN Testival Europe 2026
| 계층 | 공개됐거나 공급업체가 제시한 규격 범위 | 의미 |
|---|---|---|
| MCS EVSE | 차량 측 최대 1,250 VDC | 장비 표준의 최댓값이며 모든 충전기의 동작점은 아님 |
| 커플러 및 케이블 | 최대 1,500 VDC 및 3,000 A | 인터페이스 규격 범위이며 이를 곱해 모든 충전기에 통용되는 정격으로 간주해서는 안 됨 |
| MAN eTGX/eTGS | 최대 750 V, 1,000 A, 750 kW | 공급업체가 제시한 양산 차량 성능 |
| ABB MCS1200 / M1200 | 최대 1.2 MW 및 1,500 A; 출력 150–980 V | 공급업체가 제시한 충전기 제품군 규격 범위 |
이 수치들은 서로 모순되지 않는다. 커넥터에는 넓은 인터페이스 규격 범위가 필요하고, EVSE 표준은 안전 경계를 정의하며, 각 제품은 시스템 설계 내에서 동작 범위를 선택한다. MAN은 차량 수치 750 V, 1,000 A, 750 kW를 공개하고, ABB는 MCS1200 수치 1.2 MW 및 1,500 A와 관련 M1200 범위 150–980 V를 공개한다. 따라서 IC에서 “1,500 V 정격”은 완전한 사양이 아니다. 동작 전압, 과도현상, 절연 유형, 연면거리, 공간거리, 환경 조건이 여전히 중요하다.

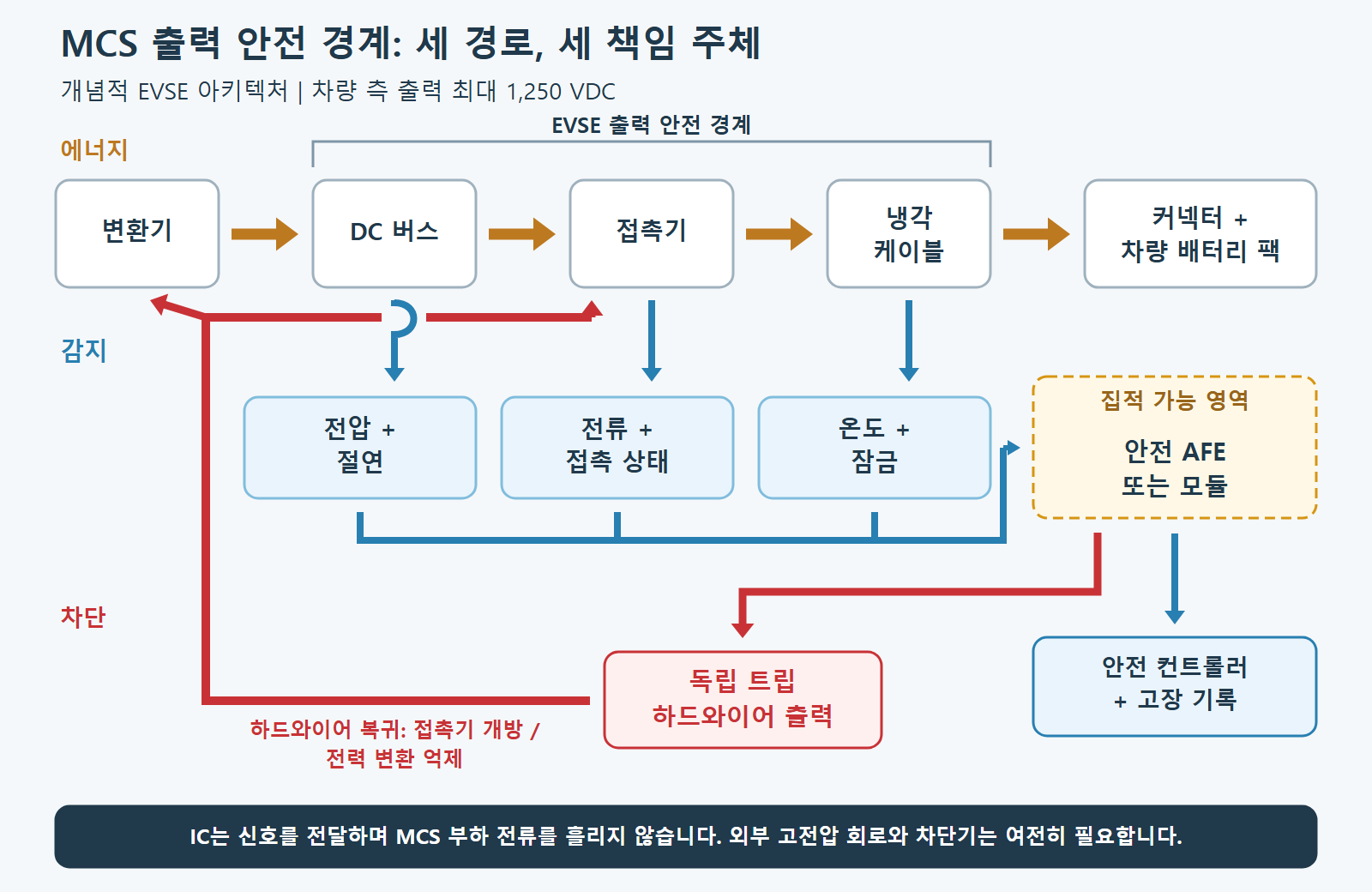

충전기 출력부의 세 가지 경로: 전력, 측정, 셧다운
에너지 경로는 컨버터와 절연 DC 버스에서 접촉기, 냉각 케이블, 커넥터를 거쳐 차량 배터리 팩으로 이어진다. 측정 경로는 그 순서가 안전한지 확인한다. 세 번째 경로는 안전하지 않을 때 셧다운을 명령해야 한다.
이러한 분리는 중요하다. 분압기, 절연 감시 주입 임피던스, 절연 장벽, 자기식 전류 센서, 대전류 스위칭 구조를 일반적인 정밀 아날로그 다이 안에 모두 넣을 수는 없다. 보호 분리 요구사항은 시스템 특성이지, 절연기 하나 또는 IC 하나가 충전기를 규격에 부합하게 만든다는 증거가 아니다.
아키텍처는 구체적인 질문에 어떻게 답할지 정해야 한다. 보호 접지에 대한 절연은 적절한가? 연결 전에 충전기와 차량 전압이 호환되는가? 접촉기가 열렸는가, 아니면 용착됐는가? 잔류 전압이 충분히 감쇠했는가? 커넥터 접점이나 냉각 경로가 과열되고 있는가? 심각한 고장이 발생하면, 네트워크 통신이나 호스트 프로세서의 판단을 기다리지 않고 하드웨어가 정해진 시간 안에 전력 변환을 차단할 수 있는가?
안전 감시용 AFE를 직접 개발할 것인가, 기존 모듈을 적용할 것인가?
기존 공급업체들은 이미 절연 감시장치, 절연 증폭기, 전류 트랜스듀서, 접촉기, 인증 계기를 제공한다. Texas Instruments의 TIDA-010232는 절연 감시 측정 아키텍처를 시연하며, LEM의 DCES는 인증된 1,500 A / 1,500 V 계측 모듈의 공개 사례다. Bender는 MCS 전용 절연 감시 및 능동 전압 밸런싱 모듈을 개발 중이라고 밝힌다. Bender isoMCS
| 기능 | 현재 가장 적합한 구현 위치 | 통합의 근거 | 여전히 필요한 입증 |
|---|---|---|---|
| 절연 및 버스 전압 감시 | 인증된 모듈 또는 디스크리트 절연 AFE | 조율된 자체 시험, 더 적은 교정 지점 | 누설, 정확도, 고장 진단 범위, 절연 아키텍처 |
| 출력 전류 | 외부 자기식 센서 | 보상 및 로컬 진단 | 온도 범위 전반의 정확도와 고장 시 동작 |
| 접촉기 감시 | 외부 접촉기와 보조 센싱 | 전압 정합, 용착 및 코일 전류 진단 | 독립 트립 경로와 고장 독립성 |
| 커넥터 온도 및 잠금 | 커넥터 서브시스템 | 중복 로컬 진단 및 디레이팅 | 센서 배치, 냉각 모델, 기구 부문 책임 주체 |
| 과금 등급 계측 | 인증 계기 | 물량이 충분한 경우에만 통합 | 인증 책임 주체와 재인증 비용 |
공학적 추론: 가장 유력한 맞춤형 실리콘 후보는 모놀리식 “MCS ASIC”이 아니다. 저누설 스위칭, 정밀 변환, 중복 임계값, 진단 시험 주입, 하드와이어드 고장 출력을 결합한 고전압 안전 감시용 AFE, 칩셋 또는 멀티다이 시스템 인 패키지다. 외부 분압 및 주입 네트워크, 절연 간격, 전류 트랜스듀서, 접촉기, 최종 차단 하드웨어는 그대로 유지된다.
더 작은 커넥터 또는 인렛 열 안전 노드도 또 다른 후보다. 센서 배치, 냉각 거동, 기계적 인터페이스를 담당하는 커넥터 공급업체와 함께 개발하는 것이 바람직하다.
기회가 여전히 조건부인 이유
통합은 보드 복잡도, 교정 단계, 분산된 진단을 줄일 수 있다. 측정, 자체 시험, 기록된 고장 사이의 추적성을 개선할 가능성도 있다. 그러나 이는 기회에 관한 가설이지, 개방형 상용 IC 소켓이 존재한다는 증거는 아니다.
인증된 모듈이 주요 대체재다. 맞춤형 소자는 공통 원인 고장을 유발하고 재인증 작업을 늘리며, 대형 충전기 캐비닛 안에서 공간을 거의 절약하지 못할 수 있다. 적어도 서로 독립적인 충전기 또는 모듈 제조사 두 곳이 동일한 설계 문제를 보고하고, 동작 및 고장 규격 범위가 명확하며, 설계가 독립적인 감지 및 셧다운 경로를 보존할 때에만 추진해야 한다.
상업성 검증도 똑같이 까다롭다. 통합으로 BOM, 교정, 제조 시험 또는 서비스 측면에서 어떤 측정 가능한 이점을 얻는가? 모듈을 교체한 후 시스템 인증은 누가 책임지는가? 공정, 패키지, 인증 프로그램을 정당화할 만큼 확보 가능한 물량이 충분한가?
이 질문들에 대한 답이 미흡하다면 신형 IC보다 레퍼런스 설계, 애플리케이션 전용 보드 또는 인증된 모듈이 더 나은 제품일 수 있다.
핵심은 기능 분담의 경계를 정하는 것이다
MCS는 사람이 접근할 수 있는 고전력 인터페이스에 까다로운 센싱 및 안전 기능을 집중시키므로 신뢰할 수 있는 고전압 아날로그 연구 대상이다. 기회는 외부 고전압 하드웨어, 절연 측정, 로컬 진단, 독립 보호 사이에 방어 가능한 경계를 선택하는 데 있다.
인접 설계 맥락으로는 고전압·대전류 규모에서 보호가 결정적으로 중요해지는 이유와 절연으로 인해 서로 다른 네 가지 게이트 구동 문제가 발생하는 방식을 참조하라.
핵심 요점은 MCS 안전이 센싱, 진단, 독립 셧다운을 포함한 전체 충전 시스템에 걸쳐 있으며 이들이 함께 동작해야 한다는 것이다. 이러한 경계를 이해하면 IC에 통합할 수 있는 부분과 외부 고전압 하드웨어에 남겨야 하는 부분을 구분할 수 있다.
공개: 언급되거나 사진에 나온 공급업체 제품은 공개 사례일 뿐이며, 보증 또는 상업적 관계의 증거가 아니다. 이 공개 출처 기반 아키텍처 분석은 제품 인증 또는 규정 준수 권고가 아니다.
