인버터는 흔히 전력 스위치의 브리지로 설명된다. 맞는 말이지만 불완전하다. 인버터 제어 IC에 유용한 질문은 어떤 스위치를 단독으로 사용하는가가 아니다. 모터를 구동하거나, 계통과 에너지를 교환하거나, 배터리로 동작하거나, 중요 부하를 지원할 때 어떤 제어, 센싱, 보호, 바이어스, 통신 기능이 브리지를 예측 가능하게 동작시키는가이다.
태양광(PV), 에너지 저장 시스템(ESS), 산업용 드라이브, 전기차 트랙션, 무정전 전원장치(UPS)가 모두 인버터 기능을 사용하지만 에너지 경로나 인증 범위가 같지 않기 때문에 이는 중요하다. 계통 연계 인버터는 계통을 기준으로 전류를 조절한다. 모터 인버터는 상전류와 토크를 형성한다. 트랙션 인버터는 차량의 고전압, 환경, 기능 안전 아키텍처 안에서 동작해야 한다. UPS는 중요 부하의 AC 출력을 제어한다.
시장 견인은 실제지만 IC 시장을 하나의 수치로 나타낼 수는 없다
배포 배경은 상당하다. 국제에너지기구는 2024년에 약 700 GW의 재생에너지 용량이 추가됐고 그중 약 80%가 태양광이었다고 보고한다. 2025년 태양광 투자액을 USD 450 billion, 전력 부문 배터리 저장 지출을 USD 66 billion으로 예상한다. 이는 장비 및 인프라 수치이지 인버터 IC 매출이나 IC 총주소가능시장이 아니다. IEA: Global Energy Review 2025와 World Energy Investment 2025가 그 맥락을 제공한다.
IC 공급업체에 더 나은 선별 질문은 특정 인버터에서 어떤 인터페이스가 어려워지는지, 그리고 IC가 그 어려움을 모듈, 자기소자, 펌웨어 또는 냉각 시스템으로 단순히 옮기지 않고 줄일 수 있는지이다.
전력 경로는 단순하지만 제어 평면은 그렇지 않다

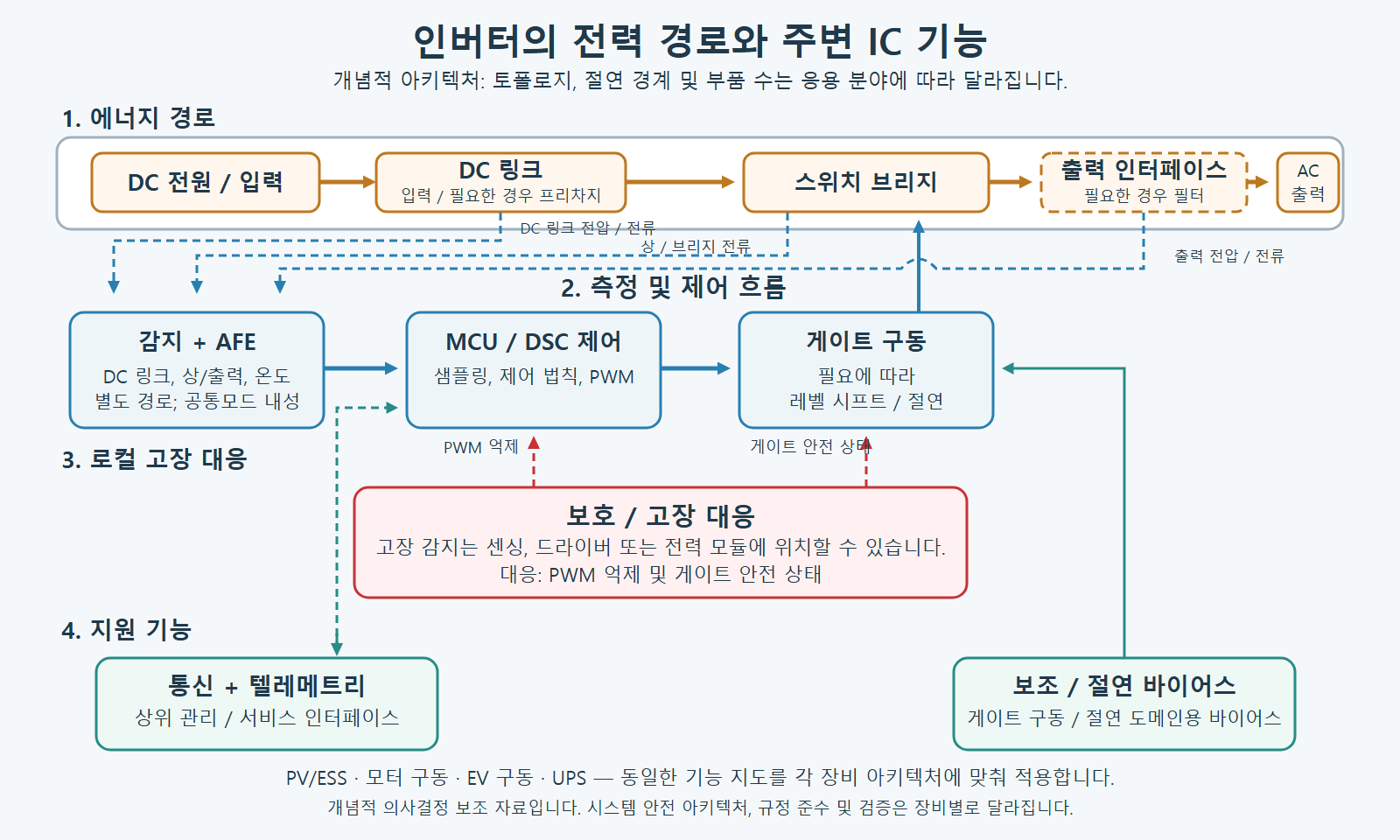

상위 수준에서 인버터는 DC 소스 또는 DC 링크를 제어된 AC로 변환한다. 전력 경로에는 DC 링크, 브리지, 필요한 경우 출력 필터, 수동소자, 자기소자, 냉각, 기계적 절연이 포함된다. 이것들이 자동으로 IC 소켓이 되는 것은 아니다.
IC 기회는 그 에너지 경로 주변에 있다. 예를 들어 Texas Instruments의 공개 10 kW 하이브리드 인버터 레퍼런스 설계는 PV 입력, 배터리 포트, 양방향 변환, 계통 연결 DC/AC 단, 세 개 전력단에 걸친 하나의 실시간 컨트롤러를 결합한다. 이는 가능한 파티션을 보여 주며 보편적 토폴로지는 아니다. TI TIDA-010938
브리지를 둘러싼 여섯 가지 기능
| IC 기능 | 물리적 경계에서의 역할 | 애플리케이션별로 달라지는 요인 |
|---|---|---|
| 실시간 컨트롤러 | 피드백을 샘플링하고 제어 법칙을 실행하며 펄스폭 변조(PWM) 명령을 생성한다. | 모터 자속 기준 제어, 계통 동기화, 조정된 UPS 출력, 트랙션 토크 제어는 서로 다른 소프트웨어, 타이밍, 진단 파티션을 요구한다. |
| 게이트 드라이버 | 저전압 제어 명령을 스위치 게이트 명령으로 변환한다. 레벨 시프팅, 절연, 저전압 잠금 또는 고장 동작도 제공할 수 있다. | 게이트 전하, 스위칭 에지 속도, 전력 모듈, 하이사이드 기준, 필수 고장 응답이 실제 드라이버 요구사항을 결정한다. |
| 전류, 전압, 온도 센싱 | 제어 루프를 폐루프로 만들고 진단에 정보를 제공한다. | 션트, 홀 또는 자기식 센서, 절연 모듈레이터, 분압기/ADC 체인은 서로 다른 대역폭, 정확도, 손실, 공통 모드 문제를 해결한다. |
| 로컬 하드웨어 보호 | 펌웨어나 플릿 텔레메트리가 반응하기 전에 조치가 필요한 상태를 검출한다. | 일반적인 “스마트” 라벨보다 고장 위치, 에너지, 오트립 내성이 더 중요하다. |
| 보조 및 절연 바이어스 | 플로팅 게이트 구동 및 센싱 도메인에 전원을 공급하고 기동과 고장 복구에 영향을 준다. | 레일 시퀀싱, 절연, 음전압 바이어스 요구, 대기 손실, 전자기 결합은 모두 선택한 전력단에 따라 달라진다. |
| 통신 및 텔레메트리 | 인버터를 서비스, 상위 제어 또는 에너지 관리 기능에 연결한다. | 필드 프로토콜, 케이블 환경, 절연 경계, 진단 책임은 PV/ESS, 차량, 산업 장비, UPS 플릿마다 다르다. |
MCU 또는 디지털 신호 컨트롤러(DSC)가 제어 알고리즘을 실행할 수 있지만 아날로그 프런트 엔드(AFE), 비교기, 절연기, 게이트 드라이버 또는 자율 보호 경로를 대체하지는 않는다. 마찬가지로 한 IC의 절연 정격은 전체 인버터가 절연, 서지, 전자기 호환성 또는 안전 의무를 충족한다는 증거가 아니다.
인버터 애플리케이션별 차이
| 장비 | 에너지/부하 맥락 | 전력 아날로그 IC가 주목받는 영역 |
|---|---|---|
| PV 및 ESS 전력 변환 시스템(PCS) | 계통 동기 AC 전류. ESS는 양방향 단을 통해 충전 및 방전할 수 있다. | 계통/버스 센싱, 게이트 구동, 절연, 보조 전원, 상위 통신. Infineon BESS 애플리케이션 지도 |
| 산업용 모터 드라이브 | 유도성 모터로 흐르는 PWM 제어 전류. 속도와 토크가 제어 결과다. | 상전류 피드백, 드라이버 타이밍 및 보호, 저잡음 아날로그 수집, 제어 타이밍. TI 200-480 VAC 드라이브 레퍼런스 설계 |
| EV 트랙션 인버터 | 배터리 DC를 3상 모터 전류로 변환하며, 차량 제어 및 배터리 수용 조건이 허용할 때 회생 에너지가 DC 버스로 돌아온다. | 절연 게이트 구동 및 바이어스, 상/DC 버스 센싱, 열 피드백, 고장 셧다운. TI 트랙션 인버터 설명 |
| UPS | 조정된 AC 출력이 중요 부하에 전원을 공급하며 정류기, 충전기, 배터리, 바이패스 기능이 포함될 수 있다. | 출력 센싱, PWM 제어, 게이트 구동, 보조 레일, 버스 모니터링. TI DC/AC 인버터 레퍼런스 설계 |
이 행들은 출발점이지 BOM이 아니다. 절연 드라이버는 어떤 레그에는 적합하고 다른 레그에는 적합하지 않을 수 있다. 고속 비교기 경로는 제어용 정밀 측정을 대체하기보다 보완할 수 있다. 정확한 토폴로지와 표준 할당은 장비 프로그램의 책임이다.
기회는 어려운 인터페이스에 집중된다
ChinaSemiOps 공학적 추론: 타당한 전력 아날로그 IC 기회는 단지 “인버터”라는 단어가 아니라 어려운 인터페이스에서 생긴다. 유용한 질문은 플로팅 스위치 기준, 빠른 공통 모드 과도현상, 잡음이 많은 전류 측정, DC 링크 고장, 보조 바이어스 도메인 또는 서비스 네트워크가 측정 가능한 통합 문제를 만드는지 여부다.
그래서 가장 신뢰할 수 있는 개념은 보통 경계가 명확하다. 명시된 PWM 환경을 견디는 전류 피드백 체인, 알려진 모듈 주변의 보호 게이트 구동 컴패니언, 명확한 기동 동작을 갖춘 절연 바이어스 및 고장 모니터링 기능, 또는 특정 제어 루프를 개선하는 컨트롤러 인접 AFE가 그 예다. 스위치, 전력 모듈, 자기소자, 콜드 플레이트, 최종 시스템 인증은 별도의 책임으로 남는다.
이 글은 실리콘 MOSFET, IGBT, 실리콘 카바이드, 질화갈륨 중 보편적 승자를 의도적으로 선택하지 않는다. 스위칭 소자의 선택은 전압, 주파수, 토폴로지, 손실, 전자기 간섭, 열 설계, 비용, 유효성 확인 범위에 따라 달라진다. 레퍼런스 설계나 평가 보드는 가능한 구현을 보여 줄 뿐 대량 배포나 시장 리더십을 입증하지 않는다.
기업들은 하나의 “인버터 IC” 범주가 아니라 기능별로 경쟁한다
- Texas Instruments는 태양광/ESS, 모터 드라이브, 트랙션 사례 전반에 C2000 컨트롤러, 센싱, 절연 게이트 구동, 레퍼런스 설계 자료를 공개한다.
- Infineon은 게이트 드라이버, MCU, 전류 센서, 보조 전원, 절연, 연결 기능을 하이브리드 인버터 및 BESS 기능에 매핑한다.
- Analog Devices는 전류 피드백과 게이트 구동 경계를 포함해 산업용 모터 및 계통 연계 PV용 절연 중심 인버터 신호 체인을 문서화한다.
- NXP는 MCU/DSC, 절연 드라이버, 보조 스위치 모드 전원 제어, 연결 기능을 여러 PV 인버터 형태에 매핑한다.
- STMicroelectronics는 STDRIVE102 제품군에서 드라이버, 센싱 AFE, 과전류 검출을 결합한 더 통합적인 저전압 3상 모터 드라이브 방식을 보여 준다. 그렇다고 이 부품이 PV, 유틸리티 저장 또는 트랙션 인버터를 대체하는 것은 아니다.
이는 출처가 명확한 포트폴리오 사례이지 점유율 순위나 설계 수주의 증거가 아니다. 절연 전용 비교는 하나의 절연 장벽, 서로 다른 네 가지 게이트 구동 문제를 참조하라. 더 높은 전압 변환 시스템은 솔리드 스테이트 변압기 전력 IC 기회를 참조하라.
IC를 제안하기 전 다섯 가지 선별 질문
- 어떤 에너지 경로와 부하를 지원하는가? 계통, 모터, 조정된 AC 부하, 양방향 배터리 경로는 본질적으로 다르다.
- 어떤 도메인이 함께 움직이는가? DC 링크 전압, 플로팅 하이사이드 기준, 측정 지점, 필수 절연 경계를 매핑하라.
- 어떤 고장에 로컬 조치가 필요한가? 결정론적 하드웨어 응답을 보고, 기록, 펌웨어 복구와 구분하라.
- 어떤 측정이 PWM 잡음을 견뎌야 하는가? 센싱 아키텍처를 선택하기 전에 대역폭, 정확도, 공통 모드 환경, 동기화, 과부하 동작을 정의하라.
- 증거의 책임은 누구에게 있는가? 인버터 제조사, 모듈 공급업체, 펌웨어 팀, 규정 준수 책임자가 인증, 안전, 열, 전자기, 서비스 유효성 확인을 할당해야 한다.
그 결과는 일반적인 인버터 시장 전망보다 유용하다. IC가 신뢰성 있게 개선할 수 있는 제어 평면 경계를 식별하기 때문이다. 먼저 구체적인 장비 아키텍처 하나를 매핑한 뒤 답이 디스크리트 IC, 컴패니언 기능, 모듈 기능, 또는 신형 실리콘 불필요 중 무엇인지 결정하라.
공학 및 안전 경계: 이는 공개 출처 기반 교육 프레임워크이며 부품 권고, 생산 설계 또는 안전/규정 준수 조언이 아니다. 절연, 보호, 열, 레이아웃, 전자기 호환성, 적용 표준에는 시스템별 분석과 유효성 확인이 필요하다.
