바이오센싱 AFE: 측정에 맞는 칩을 선택하는 방법

바이오센싱 아날로그 프런트엔드(AFE)를 선택할 때는 먼저 두 가지를 물어야 합니다. 센서는 어떤 전기적 신호를 내보내는가? 그 신호를 측정하려면 먼저 자극이나 바이어스를 가해야 하는가? 심전도(ECG) 전극 쌍은 몸에서 발생하는 전압을 전달합니다. 생체 임피던스 측정은 교류 신호를 가한 뒤 응답을 읽습니다. 전기화학 셀은 제어된 바이어스를 유지하면서 전류를 읽습니다. 각 경로에서 AFE는 아날로그 레벨을 디지털 값으로 바꾸는 아날로그-디지털 변환기(ADC)에 맞게 신호를 처리합니다.

세 가지 측정 경로가 반드시 세 개의 칩을 뜻하는 것은 아닙니다. 여러 모드를 통합한 AFE도 있고, 기능을 여러 소자로 나누는 설계도 있습니다. 이 글은 측정 경로에 맞는 칩을 고르는 방법과 설계 검토에 활용할 점검 항목을 정리합니다.

세 가지 측정 경로에서 먼저 확인할 것

공통된 출발점은 간단합니다. 무엇을 측정하고, 무엇을 구동하며, 최종적으로 ADC가 어떤 신호를 받는지 확인합니다.

생체 전위: 심전도(ECG)와 뇌전도(EEG). 신호의 출발점은 몸 안에서 발생하는 전압입니다. 측정 신호를 얻기 위해 외부 자극을 가하는 방식은 아닙니다. 다만 설계에 따라 별도의 능동 보조 회로를 사용할 수 있습니다. ADS1292R에는 우측 다리 구동(RLD) 증폭기가, ADS1299에는 바이어스 구동 증폭기가 있습니다. 두 제품 모두 설정 가능한 전극 이탈 감지 기능과 24비트 변환기 앞단의 가변 이득 증폭기(PGA)를 제공합니다(ADS1292R, ADS1299). 바이어스 구동과 전극 이탈 감지는 설계에 맞춰 선택하는 기능이며, 모든 설계의 필수 요건은 아닙니다. 이러한 기능을 사용해도 신호가 몸에서 발생한다는 점은 달라지지 않습니다.

생체 임피던스(Bio-Z). AFE는 교류 자극을 가하고 그 응답을 측정합니다. ADI의 AN-1557에 제시된 2선식 예제에서는 전류가 트랜스임피던스 증폭기(TIA)를 통과합니다. 전압과 전류를 측정한 뒤 이산 푸리에 변환(DFT)으로 임피던스를 구합니다(AN-1557).

전기화학 센싱. 일반적인 3전극 셀은 작동 전극, 기준 전극, 상대 전극을 사용합니다. 정전위기(potentiostat)는 작동 전극과 기준 전극 사이의 바이어스를 유지합니다. 전류는 상대 전극 경로를 통해 흐르며, TIA가 측정 전류를 전압으로 변환합니다(AN-1563).

비교: 각 측정 경로가 AFE에 요구하는 기능

AFE 측정 경로 비교
항목생체 전위(ECG/EEG)생체 임피던스전기화학
신호의 출발점몸에서 발생하는 차동 전압외부에서 가한 교류 자극에 대한 응답전기화학 셀의 전류
자극 또는 바이어스측정 신호를 얻기 위한 자극은 없음. 공통 모드 바이어스와 전극 이탈 감지는 설정에 따라 선택교류 자극정전위기가 작동·기준 전극 사이의 바이어스를 유지하고, 전류는 상대 전극 경로로 귀환
읽기 방식차동 PGA를 거쳐 ADC로 전달응답을 측정하고 임피던스를 계산. AD5940/AN-1557: TIA와 DFT. ADS1292R 호흡 측정: 채널 1의 변조·복조AN-1563 토폴로지에서는 TIA가 작동 전극 전류를 전압으로 변환
출처로 확인한 예ADS1292R, ADS1299AD5940, ADS1292R 호흡 측정 모드AD5940, AN-1563 토폴로지
적용 범위ADC 비트 수가 생리 신호 측정 정확도를 뜻하지는 않음자극과 처리 방식은 설정에 따라 달라짐프런트엔드만으로 완전한 센서나 기기가 되지는 않음

출처: ADS1292R, ADS1299, AD5940, AN-1563, AN-1557, ADS1292R 데이터시트.

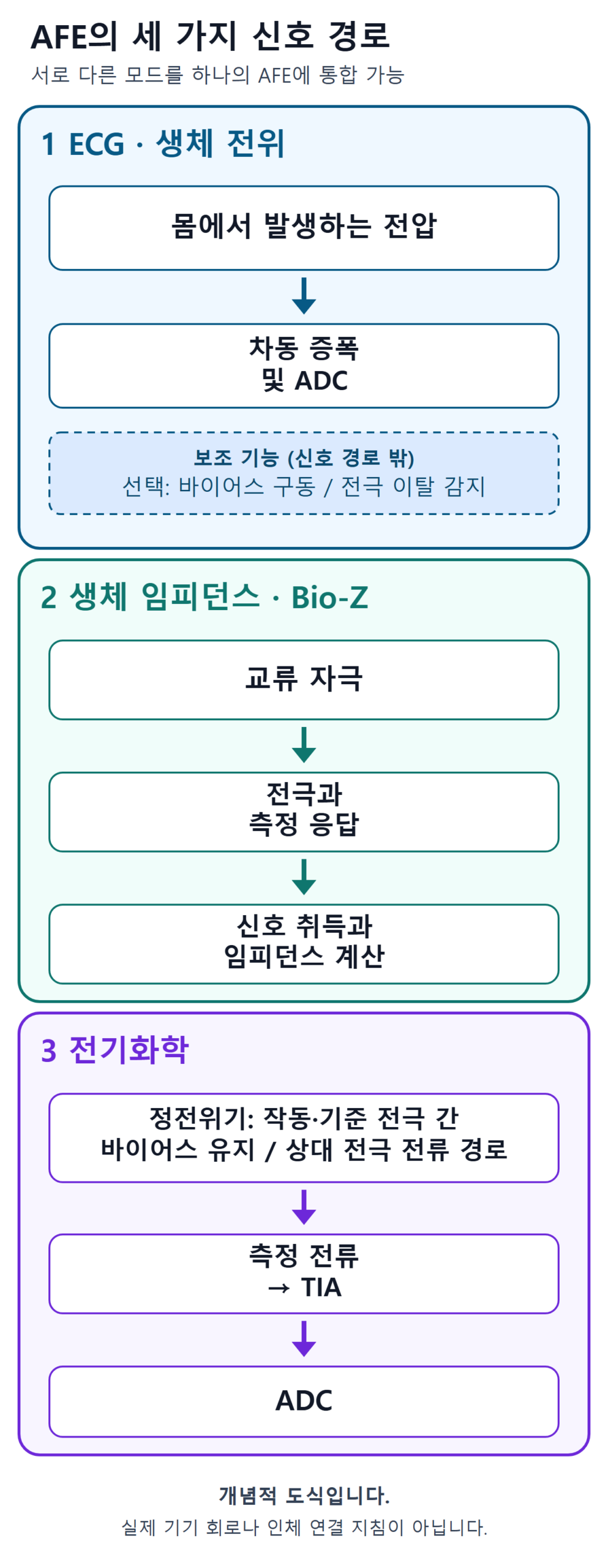

세 가지 AFE 개념 경로. ECG: 몸에서 발생하는 전압을 차동 증폭한 뒤 ADC로 전달. 선택적인 바이어스 구동과 전극 이탈 감지는 신호 경로 밖의 보조 기능. 생체 임피던스: 교류 자극, 전극과 측정 응답, 신호 취득과 임피던스 계산. 전기화학: 정전위기가 작동·기준 전극 사이 바이어스를 유지하고 상대 전극 경로로 전류가 흐름. 측정 전류를 TIA와 ADC로 전달.
ECG, 생체 임피던스, 전기화학 센싱의 개념적 AFE 측정 경로입니다. 서로 다른 전기적 요구를 하나의 AFE에 통합하거나 여러 AFE로 나눌 수 있습니다. 실제 기기 회로나 인체 연결 지침이 아닙니다. ChinaSemiOps 자체 제작 도식.

한 칩의 여러 모드: 출처에서 확인할 수 있는 내용

ADI는 AD5940을 자극용 DAC, 정전위기, TIA, 스위치 매트릭스, ADC, 임피던스 처리 기능을 갖춘 임피던스·전기화학 AFE로 설명합니다. 제품 페이지에는 전기화학 측정, 피부·신체 임피던스, 연속 혈당 모니터링이 응용 분야로 제시되어 있습니다(AD5940). 이는 전기적 기능에 대한 설명입니다. 혈당 전용 센서 설계, 인허가를 받은 완성 기기 또는 임상 정확도가 입증되었다는 뜻은 아닙니다.

ADI의 AN-1557은 AD5940과 AD8233 ECG AFE를 함께 사용해 ECG, 신체 임피던스, 피부 전기 반응 측정에 전극을 공유하는 예제를 제시합니다(AN-1557). 이 예제에는 해당 문서에 명시된 사용 제한이 있습니다. 해당 문서는 평가 보드를 사람에게 연결하는 것을 금지합니다. 기준 하드웨어는 시뮬레이터 시험 보드를 중심으로 구성되며 절연과 전류 제한 부품을 포함합니다. 벤치 개발용 자료로 다뤄야 합니다.

통합에는 자원 공유에 따른 제약도 있습니다. ADS1292R 데이터시트의 ECG·호흡 측정 예제에서는 호흡 측정에 채널 1을, ECG에 채널 2를 사용하며 두 기능을 동시에 실행할 수 있습니다. 다만 호흡 측정 모드가 활성화된 채널 1은 ECG를 동시에 취득할 수 없습니다. 해당 예제 도식에는 환자 보호와 입력 보호 회로가 생략되어 있습니다(데이터시트). 다중 모드 부품을 평가할 때는 어떤 모드를 동시에 실행할 수 있고 어떤 자원을 공유하는지 확인해야 합니다.

제조사 수치는 측정 조건과 함께 읽습니다

TI는 ADS1292R의 채널당 전력을 335 µW, 입력 잡음을 대역폭 150 Hz·이득 6에서 8 µV 피크 투 피크로 제시합니다(ADS1292R). ADS1299의 입력 잡음은 대역폭 70 Hz에서 1 µV 피크 투 피크로 제시합니다(ADS1299). 모두 제조사가 명시한 조건에서의 사양입니다.

대역폭이 다르므로 두 잡음 수치를 같은 조건의 성능 순위로 볼 수는 없습니다. 이 글도 두 부품의 순위를 매기지 않습니다. 마찬가지로 24비트 ADC는 양자화 분해능을 설명할 뿐, 생리 신호 측정 정확도나 완성 기기의 성능을 뜻하지는 않습니다.

업계 사례: VITALIC이 설명하는 기술

바이오신호 칩 분야의 기업 VITALIC은 기술 페이지에서 바이오신호 처리와 다중 모달리티, 공통 모드 제거와 허용 범위 관련 기법, 저잡음 생체 전위 취득, 초퍼 안정화 증폭기 기법, 입력 임피던스 증대 등을 설명합니다(VITALIC 기술 페이지). 이는 해당 기업이 제시한 설명입니다. 이 글은 이를 보증하지 않으며, 독립적인 벤치마크나 인증, 비교 성능을 입증하지 않습니다.

부품 선정에 활용할 점검 항목

다음 항목을 설계 검토 질문으로 활용할 수 있습니다. ‘추론’으로 표시한 내용은 출처가 직접 제시한 요구 사항이 아니라 공학적 종합 판단입니다. 시뮬레이터와 측정 지그로 확인해야 합니다.

  1. 센서 출력: 전압인가, 임피던스 응답인가, 전류인가? (추론: 부품 번호보다 먼저 측정 경로를 결정하는 기준입니다.)
  2. 구동: 교류 자극이나 일정한 전극 바이어스가 필요한가? 전압 센싱에서 바이어스 구동이나 전극 이탈 감지는 신호 자체가 아니라 설계상 선택하는 기능인가?
  3. 입력 범위와 잡음 대역폭: 신호에 필요한 입력 범위와 잡음 대역폭을 먼저 정한 뒤, 각 후보의 잡음 수치가 그 대역폭과 이득에서 측정되었는지 확인합니다. 조건이 다르면 직접 비교할 수 없습니다.
  4. 전극의 영향: 계획한 각 모드에서 전극과 전극 계면은 어떻게 동작하는가?
  5. 동작 순서: 전극이나 채널을 공유한다면 어떤 모드를 언제 실행하며, 어떤 모드를 동시에 실행할 수 있는가? 앞서 설명한 채널 1의 제약처럼 데이터시트에 명시된 제한을 확인합니다.
  6. 교정: 각 모드에 어떤 교정 경로가 필요한가? AN-1557은 스위치 매트릭스로 교정 저항을 연결합니다. AN-1563은 임피던스 측정 교정용 RCAL 스위치를 제시합니다. 두 예제 모두 일반적인 센서 또는 화학 교정 방법은 아닙니다.
  7. 전체 시스템 전력: 한 채널의 수치만 볼 것이 아니라 AFE, 자극, 처리 회로와 나머지 시스템의 소비 전력을 함께 계산합니다.
  8. 예제의 적용 범위: 어떤 평가 보드와 도식이 벤치 개발용인지 구분합니다. 보호 설계와 적격성 검증은 의도한 용도의 완성 시스템에서 수행해야 합니다.

다음 설계 검토에서 활용하는 방법

부품 번호를 비교하기 전에 한 페이지에 센서의 전기적 출력, AFE가 구동해야 할 대상, 필요한 입력 범위와 잡음 대역폭, 동시에 실행해야 할 모드를 정리합니다. 이를 기준으로 후보 데이터시트의 측정 조건과 모드별 제한을 확인하고, 대표 사양만 읽는 데 그치지 말고 벤치 측정 지그에서 검증합니다. (추론: 이 순서를 따르면 부품 번호가 설계 구조를 먼저 결정하는 일을 줄일 수 있습니다.)

이 원칙은 다른 아날로그 분야에도 적용됩니다. AI 데이터센터 액체 냉각: 안정적 운용을 뒷받침하는 아날로그 IC는 ADC 비트 수보다 공통 모드 동작, 입력 범위, 타이밍이 중요한 전기적 센서 인터페이스를 다룹니다. DrMOS 파워 스테이지: 선정 전 확인할 네 가지는 별도의 전력 응용에서 통합 범위와 시스템 검증을 살펴봅니다. 두 글을 연결하는 것은 다른 분야에도 적용할 수 있는 공학적 원칙이며, 바이오센싱 성능 자체는 아닙니다.

주요 1차 출처

이 글은 공학적 설계 고려 사항을 다루며 의학적 조언을 제공하지 않습니다.
