DrMOS 파워 스테이지를 고를 때 핵심은 전류 정격 숫자의 크고 작음이 아니다. 집적화를 통해 스위칭 셀을 작게 만들고 내부 기생 성분을 줄일 수 있으며, 게이트 구동 타이밍과 MOSFET, 경우에 따라 센싱 기능까지 하나의 패키지에 넣을 수 있다. 하지만 이것만으로 전압 레귤레이터가 완성되는 것은 아니다.
판단의 초점은 실제 동작 조건에서 집적화가 전력 밀도를 높이는가에 맞춰야 한다. 컨트롤러, 수동소자, 인쇄회로기판(PCB), 냉각, 보호 기능이 하나의 시스템으로 제대로 동작해야 한다.
대표 사진: 최신 메인보드의 전압 레귤레이터 모듈. StefanEnDev, Wikimedia Commons, CC0 1.0. 보드 차원의 부품 식별 근거가 없으므로 사진에 보이는 패키지를 DrMOS로 특정하지 않는다.
세 가지 핵심 사항
- DrMOS는 드라이버와 두 개의 파워 MOSFET을 집적하지만, 제어 루프와 에너지 저장 소자는 대개 패키지 밖에 남는다.
- 전류 정격은 후보를 거르는 기준이지, 조건이 통일된 성능 비교값이 아니다. 실제 동작점에서의 손실과 온도가 더 중요하다.
- 제대로 선정하려면 전기적 인터페이스, 스위칭 동작, 텔레메트리·보호, 보드의 열 경로라는 네 가지 조건을 함께 충족해야 한다.
DrMOS 패키지 안에 들어가는 것

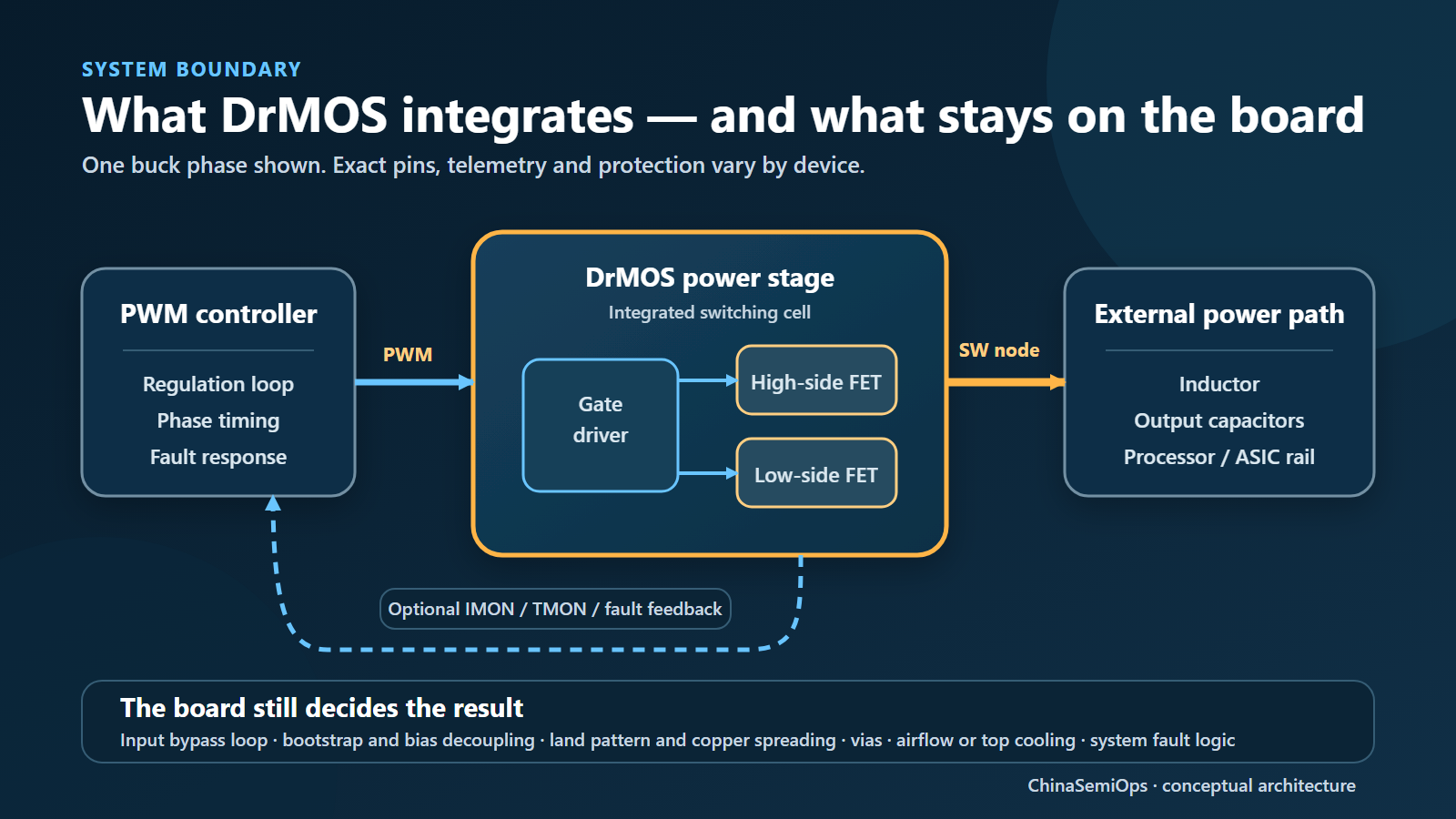

DrMOS는 driver-MOSFET의 줄임말이다. 하나의 벅 컨버터 페이즈에 필요한 게이트 드라이버와 두 개의 MOSFET이 패키지 안에 들어간다. 출력 전압은 외부 펄스폭변조(PWM) 또는 멀티페이즈 컨트롤러가 조절하며, 인덕터와 커패시터는 외부에 남는다.
드라이버와 두 개의 개별 MOSFET 패키지를 사용하는 구성에 비해 내부 연결이 짧아 기생 성분을 줄일 수 있다. 집적 드라이버는 데드 타임도 제어한다. 데드 타임이 너무 짧으면 슛스루 위험이 생기고, 너무 길면 바디 다이오드의 도통 시간이 늘어난다.
현대의 제품은 이 집적 범위를 서로 다르게 확장한다. ‘스마트 파워 스테이지’, ‘SPS’ 등의 명칭이 센싱, 고장 플래그, 보호 기능 또는 부트스트랩 리프레시를 포함할 수 있지만, 이 명칭만으로 하나의 공통 기능 구성이 정해지는 것은 아니다.
PWM 호환성은 ‘3.3 V’ 또는 ‘5 V’라는 표기만으로 판단할 수 없다. 소자와 접미사에 따라 로직 전압 범위, tri-state 동작, 홀드오프 시간이 달라질 수 있으므로 임계값과 타이밍 조건을 함께 확인해야 한다.
확인된 구조: onsemi NCP303150 데이터시트는 집적 스위칭 스테이지의 외부에 컨트롤러, 인덕터, 커패시터가 연결되는 구조를 보여준다.
집적 파워 스테이지가 쓰이는 곳
대표적인 적용처는 저전압·대전류 멀티페이즈 전원 레일이다. 공급업체들은 프로세서, GPU, 메모리, FPGA(field-programmable gate array), AI 가속기, 네트워크 ASIC용 파워 스테이지를 제시하고 있다.
인용한 설계와 적용 사례는 엔지니어링 근거이며, 현재 판매 제품 목록은 아니다. TI 레퍼런스 디자인 TIDA-010241은 Intel 및 Xilinx FPGA 플랫폼에 CSD95410 스테이지를 사용한다. Renesas의 AI 가속기 아키텍처는 대전류, 1 V 미만 전원 레일을 다룬다. Infineon은 Supermicro MicroBlade 서버가 TDA21490과 TDA21535 스테이지를 사용한다고 밝히고 있다. 이 자료들은 집적 파워 스테이지가 실제로 어떻게 적용되었는지 보여주지만, 최신 소자를 가려내거나 현재 공급 가능 여부를 입증하지는 않는다.
이 자료들의 증거 수준은 서로 다르다. 각각 레퍼런스 디자인, 레퍼런스 아키텍처, 공급업체와 고객의 적용 사례 설명에 해당한다. 어느 자료도 여러 공급업체 제품을 독립적으로 비교한 벤치마크는 아니다.
현재 시장에서 확인한 제품 예시
2026년 9월 15일 확인: 최근 공식 자료에서는 소형 단일 페이즈 스테이지와 새로운 듀얼 페이즈 설계 사례를 확인할 수 있다. MPS MP87000-M 데이터시트, Rev. 1.0, 2025년 4월 22일은 최대 90 A 연속 출력 전류와 전류 및 온도 보고 기능을 갖춘 5 × 6 mm DrMOS로 설명한다. AOS는 AOZ52986QI에 New라는 상태를 표시하고 있으며, 45 A 연속 전류와 전류 및 온도 출력 기능을 갖춘 3 × 4 mm SPS로 명시한다. 제품 브리프의 날짜는 2026년 5월 8일이며, 펄스 전류 조건은 입력 전압과 펄스 지속 시간에 따라 달라진다.
Infineon은 2026년 9월 7일 듀얼 페이즈 TDA235E5와 TDA235E0을 공개했다. Infineon은 6 × 6 × 0.8 mm³ 패키지에서 총 설계 전류 120 A와 최대 300 A 피크 전류를 제시한다. 현재 고객 평가용 엔지니어링 샘플이 제공되고 있으며, 해당 발표는 양산 공급 여부를 명시하지 않는다.
이 시장 현황은 확인일 당시 공급업체가 제시한 기능과 제품 수명주기 상태를 기록한 것이다. 후보 목록이나 추천, 동일 조건으로 정규화한 비교가 아니다. 인터페이스, 손실, 텔레메트리, 보호, 열 특성에 대해서는 여전히 동일한 검토가 필요하다.
전류 정격만으로 결정할 수 없는 이유
전류 표기에는 피크, 평균, 연속, 제한된 시간의 펄스 정격이 섞여 있으며, 스위칭 조건과 열 조건도 서로 다르다.
아래의 이전 데이터시트들은 유용한 정격 정의와 시험 조건을 보여주므로 유지했다. 이 자료를 인용했다는 사실이 현재 공급 가능하거나 선호 제품이라는 주장을 뜻하지는 않는다.
TDA21490 데이터시트의 절대최대정격 표에는 피크 90 A와 최대 평균 70 A가 기재되어 있다. Renesas는 ISL99390이 90 A DC를 지원한다고 밝히지만, 짧은 형식의 데이터시트에는 보드와 공기 흐름 조건이 완전하게 공개되어 있지 않다. 이 수치는 각 문서가 정의한 조건에서 공급업체가 제시한 한계값이며, 동일 조건으로 정규화한 비교값이 아니다.
onsemi NCP303150 데이터시트는 조건이 왜 중요한지 보여준다. 공급업체 보드 조건의 평균 전류 예시는 입력 19 V, 출력 1.0 V, 300 kHz, 주변 온도 25°C에서 50 A를 제시하지만, 스위칭 주파수를 1 MHz로 높이면 45 A가 된다. 높은 주파수는 과도 응답을 개선하고 수동소자의 크기를 줄일 수 있지만 스위칭 손실은 증가한다.
엔지니어링 판단: 정격 전류를 비교하기 전에 실제 VIN, VOUT, 주파수, 페이즈 전류에서의 전력 손실과 정상상태 온도를 비교해야 한다. 고온 조건과 실제에 가까운 부하 스텝에서도 같은 검증을 반복해야 한다. 동작 조건이 빠진 전류 숫자는 초기 후보를 거르는 기준에 불과하다.
네 가지 조건으로 후보를 선별하기
아래 표는 파라미터 검색 결과를 실제 보드에 적용할 후보 목록으로 좁히기 위한 독자적인 판단 도구다.
| 충족해야 할 조건 | 회로도 확정 전 확인 | 실제 보드에서 입증 |
|---|---|---|
| 전기적 인터페이스 | 정확한 제품 접미사; PWM high, low, tri-state 전압 범위; 바이어스 전원; enable 극성; 기동 순서; 컨트롤러 호환성 | 기동, 리셋, 경부하 모드, 종료 과정에서 상태가 정상적으로 전환되고 의도하지 않은 턴온이 발생하지 않는지 확인 |
| 스위칭 동작 | VIN/VOUT 범위; 주파수; 최소 펄스폭; 전파 지연; 부트스트랩 커패시터와 리프레시 동작 | 입력 전압·부하·온도 범위에서 스위치 노드의 오버슈트와 언더슈트, 링잉, 데드 타임 동작, 과도 응답 확인 |
| 텔레메트리와 보호 | 전류 센싱 이득, 오프셋, 대역폭, 유효 범위; 온도 출력과 경고 플래그의 차이; 과전류·과열 고장 시 동작 | 페이즈별 전류 정확도와 균형; 보정; 단락, 과전류, 과열 응답; 모든 고장 신호에 대한 컨트롤러의 반응 확인 |
| 열 및 물리적 경로 | 정확한 랜드 패턴과 핀 배치; 패키지 높이; 노출 패드; 접합부-보드/상면 열 특성; 공급업체가 가정한 PCB 조건 | 최고 접합 온도, 인접 인덕터의 가열 영향, 구리·비아를 통한 열 확산, 공기 흐름 또는 상면 냉각, 지속 부하에서의 마진 확인 |
텔레메트리는 특히 주의해서 봐야 한다. Renesas ISL99390 자료는 ±3% 연속 전류 모니터링과 8 mV/°C 온도 출력을 제시한다. MPS MP86957 자료는 정해진 전류 범위에서 센싱 정확도를 규정한다. 반면 AOS AOZ5311NQI 자료는 열 경고 출력을 제공하며, 시스템 전류 보호는 컨트롤러가 담당한다.
이 차이는 컨트롤러 선정, 보정, 고장 시험에 직접 영향을 준다. ‘전류 센싱 내장’이라는 설명만으로는 부족하다. 센싱 이득, 기준 전압, 블랭킹, 유효 범위가 컨트롤러와 맞아야 한다. 열 경고 플래그는 연속적인 온도 텔레메트리와 같지 않다.
집적화되어도 레이아웃이 쉬워지는 것은 아니다
외부의 높은 di/dt 루프는 여전히 로컬 입력 커패시터, 스위치, 그라운드 귀환 경로를 지난다. 이 루프를 짧게 유지해야 한다. 세라믹 입력 커패시터를 VIN과 파워 그라운드 사이에 배치하고, 부트스트랩과 바이어스 디커플링 소자를 가깝게 놓으며, 센싱 차동 배선은 스위치 노드에서 떨어뜨려야 한다.
공급업체 시험 보드에서 측정한 접합부-주변 열저항 값만으로는 부품이 밀집된 실제 제품 보드의 온도를 예측할 수 없다. 구리 면적, 비아, 공기 흐름, 인접 페이즈, 인덕터 가열이 결과를 바꾼다. ‘공통’ 5 × 6 mm 패키지라 해도 핀 배치, 노출 패드, 랜드 패턴은 서로 다를 수 있다.
미해결 검증 질문: 지속 부하와 최악의 부하 과도 조건에서 가장 뜨거운 반도체 접합부는 어디인가? 패키지 외형도나 상온 효율 곡선에 의존하지 말고, 실제 사용할 보드에서 손실과 온도를 측정해 답해야 한다.
지금 해야 할 실무 작업
부품을 선정하기 전에 하나의 동작 조건 시트를 확정해야 한다. VIN/VOUT, 스위칭 주파수, 지속 및 과도 페이즈 전류, 냉각 조건, 컨트롤러와 PWM 전압 수준, 텔레메트리 정확도, 필요한 고장 응답을 한곳에 정리한다.
모든 후보를 이 시트와 대조한다. 실제 하드웨어에서 기동, 부하 스텝, 센싱, 고장, 스위치 노드 스트레스, 열 정상상태를 검증한다. DrMOS는 이러한 마진을 충족하면서 집적화를 통해 밀도와 재현성을 높일 때 가치를 발휘한다.
주변 전력 경로에 대해서는 48 V에서 AI 코어까지: 전력 변환 경계가 IC 문제가 되는 지점, 48 V AI 서버 eFuse의 내부, 코패키지드 옵틱스와 관련 IC 공급망도 함께 참고할 수 있다.
고지: 이 글에 언급된 제품은 공개된 엔지니어링 사례이며, 특정 제품을 추천하거나 상업적 관계가 있음을 뜻하지 않는다. 사양은 인용한 조건에서 각 공급업체가 제시한 값이다. 이 글은 엔지니어링 선정을 위한 판단 기준이며 제품 적격성 판정이 아니다.
