우주선 전원·텔레메트리 보드에 들어갈 방사선 내성 IC를 고르는 일은 시스템이 지켜야 할 신호에서 출발합니다. 레귤레이터는 부하에 전력을 공급해야 하고, 컨버터는 전원 레일을 측정해야 하며, 방사선으로 인한 교란은 정해진 대응으로 이어져야 합니다.
공정·레이아웃·회로 설계 차원의 방사선 내성 강화와 시스템 차원의 완화 대책을 결합하면 방사선 영향을 관리할 방법이 여러 가지 생깁니다. 실무에서 해야 할 일은 이러한 대책과 그 시험 근거를 임무 환경, 동작 조건, 허용 가능한 중단 범위에 맞추는 것입니다.

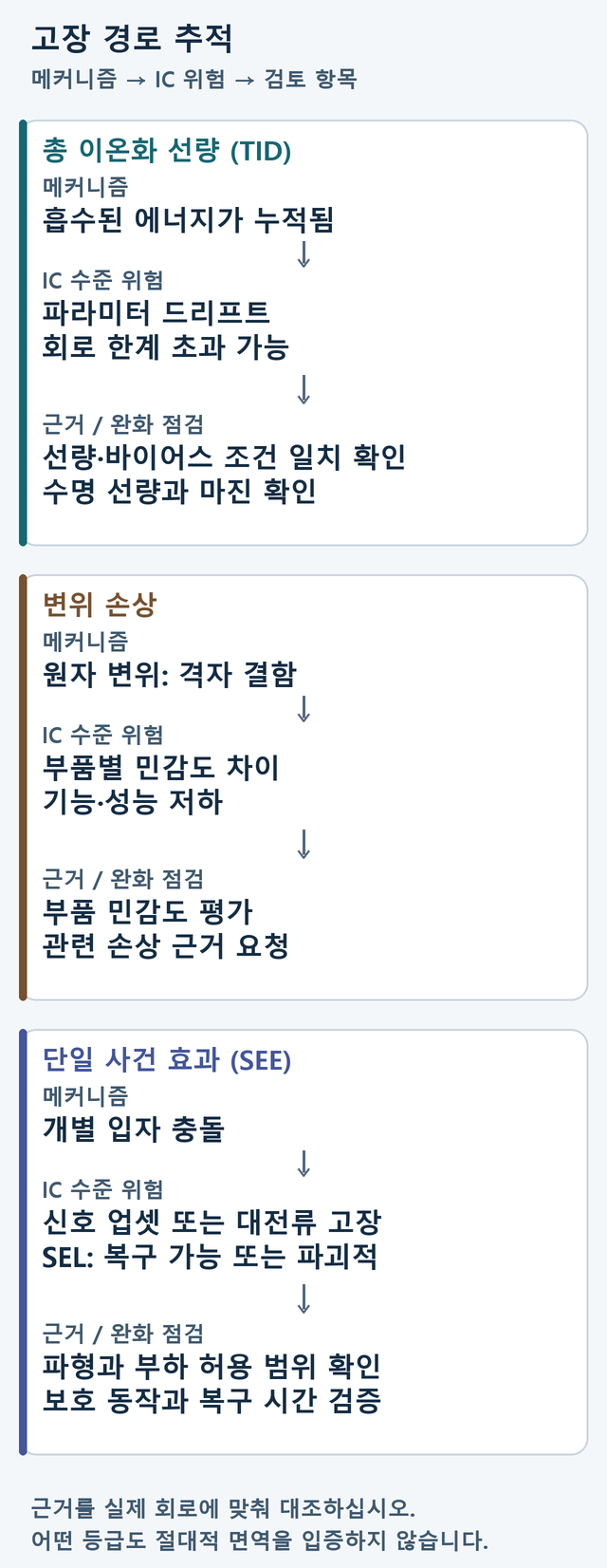

세 가지 영향 유형, 세 가지 서로 다른 질문
ECSS 방사선 내성 보증 표준은 총 이온화 선량(TID), 변위 손상, 단일 사건 효과(SEE)를 다룹니다. 우주선 대전(spacecraft charging)은 이 표준의 적용 범위 밖입니다.
TID는 전리 방사선이 에너지를 침적시키면서 누적됩니다. 전기적 파라미터가 서서히 변해 결국 회로가 요구 사양을 충족하지 못할 수 있습니다. krad(Si) 단위의 선량은 실리콘에 흡수된 선량이 수천 rad이라는 뜻이며, 물질 표기가 중요합니다(흡수선량 단위).
변위 손상은 입자가 원자를 밀어내면서 반도체 격자에 결함을 만듭니다. 누적되는 현상이지만 민감도는 부품과 그 기능에 따라 달라집니다. TID 등급이 이를 포괄한다고 가정하지 말고 별도의 평가로 다루십시오.
SEE는 개별 입자 충돌에서 발생합니다. 단일 사건 과도 현상(SET)은 신호가 일시적으로 교란되는 현상이고, 단일 사건 업셋(single-event upset)은 저장된 상태를 바꿀 수 있습니다. 단일 사건 래치업(SEL)은 지속적인 대전류 경로를 만듭니다. 보호 회로가 제때 전원을 차단하면 복구될 수 있지만, 전류가 손상을 일으키면 파괴적일 수 있습니다. ECSS는 또한 보호된 래치업이라도 완전한 고장으로 이어지지 않으면서 장기 신뢰성을 떨어뜨리는 손상을 남길 수 있다고 경고합니다. 번아웃과 게이트 파열은 파괴로 이어질 수 있는 다른 모드입니다.
TI의 LDO 시험 보고서는 래치업이 전원이 제거되거나 소자가 파괴될 때까지 지속될 수 있는 이유를 설명합니다. TID 결과로는 SEE 응답을 입증할 수 없습니다. 누적 드리프트와 개별 충돌 거동에는 서로 다른 근거가 필요하기 때문입니다.
완화 대책은 서로 다른 수준에서 작동합니다
TI의 핸드북 개요는 레이아웃 기법, 중복 설계, 오류 정정을 포함해 공정과 설계를 통한 방사선 내성 강화를 언급합니다. 이는 개요일 뿐 상세한 핸드북이 아닙니다.
ESA 마이크로일렉트로닉스 페이지는 제조 공정, 레이아웃, 아날로그 및 디지털 회로, 소프트웨어, 그리고 인접한 전자 시스템을 다루는 완화 핸드북을 소개합니다. 여기에 담긴 기법은 요구사항이 아니라 가이드입니다. 다음 표는 우리가 실무 관점에서 묶은 분류입니다.
| 수준 | 바꾸는 것 | 확인할 것 |
|---|---|---|
| 공정 | 반도체 기술 | 실제 납품되는 기술에 대한 근거 |
| 레이아웃 | 소자 형상과 주변 구조 | 구현된 설계에 대한 검증 |
| 회로 | 결함에 대한 블록의 응답 | 어떤 신호와 고장 경로를 다루는지 |
| 시스템 | 검출, 격리, 복구 | 손상이나 서비스 중단 이전에 조치가 이루어지는지 |
JSC 방사선 보증 개요는 하드웨어, 소프트웨어, 운용 차원의 완화와 잔존 위험 식별을 포함하는 반복적 프로세스를 설명합니다. 엔지니어링 과제는 이러한 수준들을 구체적인 고장 결과에 연결하는 것입니다.
아날로그 및 전력 부품에는 다른 질문이 필요합니다
오류 정정과 다수결 투표는 디지털 상태를 보호할 수 있습니다. 레귤레이터 출력이나 컨버터 입력에서 발생하는 과도 현상은 이와 다릅니다. 후단 회로가 교란된 아날로그 신호를 유효한 값으로 받아들일 수 있기 때문입니다. 우리의 엔지니어링 추론으로는 디지털 중복 설계만으로는 이러한 편차가 줄어들지 않습니다. 신호 경로에는 자체적인 허용 범위와 복구 점검이 필요합니다.
LET는 선형 에너지 전달(linear energy transfer)을 뜻하며, 단위 경로 길이당 침적된 에너지를 물질 밀도로 정규화한 값으로, 여기서는 MeV cm²/mg로 표기합니다(NEPP 시험 입문서, 슬라이드 22).
TPS7H1101A-SP 레귤레이터에 대한 TI의 보고서가 유용한 사례입니다. 표 5에는 명시된 공급 전압과 부하 조건에서, 유효 LET 85 MeV cm²/mg, 다이 온도 125 °C에서 SEL이 관찰되지 않았다고 기록되어 있습니다. TI는 빔이 중간 물질을 통과하는 경로를 반영한 뒤 실리콘에서의 유효 LET를 계산합니다.
이 결과는 명시된 노출 조건에서의 공급업체 관찰일 뿐, 절대적 면역을 주장하는 것이 아닙니다. 보고서는 또한 출력 과도 현상을 편차, 단면적(cross section), 복구 시간으로 특성화합니다. 빠른 출력 교란과 함께, 재시작을 유발한 소프트스타트 이벤트도 설명합니다.
전력 팀이 다음으로 물어야 할 것은 부하가 자신의 동작 전압과 전류에서 이러한 파형 형태를 견딜 수 있는가입니다. 레귤레이터를 복구시키는 재시작이라도 텔레메트리 보드는 중단시킬 수 있습니다. 보고서의 결과를 설계 검토에 가져가기 전에, 보고서의 시험 구성을 실제 회로와 비교하십시오.
상태 모니터링과 보호 동작을 연결하기
TI의 위성 텔레메트리 브리프는 레일 전압, 전류, 온도의 모니터링을 다룹니다. 전류 감지는 래치업이나 기타 위험을 시사할 수 있는 저전류 또는 과전류 상태를 드러낼 수 있습니다. 이 브리프는 또한 고장이 치명적인 응용에서는 측정 대역폭을 늘려야 할 수 있다고 언급합니다.
우리의 엔지니어링 추론으로는 검출에는 허용 응답 시간이 함께 정의되어야 합니다. 감지, 판단, 전원 격리에 모두 시간이 걸리기 때문입니다. 샘플링 방식의 상태 모니터링 채널을 곧바로 빠른 래치업 보호로 취급해서는 안 됩니다. 전체 경로를 검증하고, 그 경로 자체가 교란될 경우 어떻게 되는지도 고려하십시오.
부품별 근거로 제품 등급을 비교하십시오
같은 브리프가 ADC128S102QML-SP와 ADC128S102-SEP를 비교합니다. TI는 두 제품이 아날로그 파라미터 성능과 기능 특성을 공유한다고 밝히며, 다음의 방사선 등급을 제시합니다.
| 소자 | TID 등급 | SEL 등급 |
|---|---|---|
| ADC128S102QML-SP | 100 krad(Si) | 120 MeV cm²/mg |
| ADC128S102-SEP | 30 krad(Si) | 43 MeV cm²/mg |
TI는 플라스틱 SEP 버전을 저궤도(LEO)용으로, 세라믹 QML 버전을 지구동기궤도용으로 포지셔닝합니다. 이는 공급업체의 제품 포지셔닝이며 궤도와 패키지에 대한 일반 규칙이 아닙니다. 이 브리프는 기반이 되는 방사선 시험 조건을 제공하지 않습니다. 패키지 유형만으로는 임무 적합성을 입증할 수 없습니다.
방사선 근거를 선정 계획으로 바꾸십시오
ECSS는 보증 프로그램을 프로젝트별로 정하도록 합니다. 방사선 설계 수명은 규정된 방사선 환경에서의 수명이며, 그 수명 종료 시점의 계산된 선량은 마진 평가의 일부입니다.
설계 검토에 다음 질문을 가져가십시오.
- 어떤 환경, 차폐, 방사선 설계 수명을 가정하고 있는가?
- 어떤 원본 보고서가 납품되는 부품, 리비전, 로트와 일치하는가?
- 바이어스, 부하, 온도, 고장 판정 기준이 이 회로와 관련이 있는가?
- 시험된 LET 범위, 노출 조건, 다이 온도는 평가 대상 임무 환경과 어떤 관계인가?
- 각 후단 부하가 견딜 수 있는 아날로그 오차와 중단은 어느 정도인가?
- 고장은 어떻게 검출, 격리, 복구되며, 잔존 위험은 누가 수용하는가?
유용한 결과물은 추적 가능한 선정 결정, 즉 부품, 그 근거, 회로의 허용 범위, 복구 계획입니다. 등급 표기는 이 논의를 정리하는 데 도움이 되지만 논의를 끝내 주지는 않습니다.
주요 1차 자료
- ECSS 방사선 내성 보증 표준 — 영향 유형, 임무 수명, 방사선 보증 요구사항.
- TI TPS7H1101A-SP 방사선 보고서 — 명시된 시험 조건에서의 소자별 래치업 및 과도 현상 결과.
- TI 위성 텔레메트리 브리프 — 레일 모니터링과 ADC 제품 등급별 방사선 등급 비교.
- ESA 마이크로일렉트로닉스 개발 방법론 — 공정, 회로, 시스템 수준에 걸친 완화 가이드.
- NASA JSC 비행 컴퓨팅 개요 — 반복적인 방사선 보증 및 잔존 위험 프레임워크.
- NASA NEPP 방사선 시험 입문서 — LET 용어 설명. 슬라이드 22 참조.
- NASA SpaceCube 기술 개요 — SpaceCube의 내방사선 FPGA 및 업셋 검출·정정 설계 전략.
