대표 사진: 2025년 7월 바르셀로나 슈퍼컴퓨팅 센터에서 촬영한 MareNostrum 5의 글리콜 냉각 GPU 블레이드. Steve Jurvetson 촬영, Wikimedia Commons, CC BY 4.0. 응용 사례를 보여주는 사진이며 보증이나 지지 관계를 의미하지 않습니다.
펌프에 전류가 흐르는데 냉각수 유량이 줄어든다면 제어기는 무엇을 믿어야 할까요? 이 질문은 AI 서버의 액체 냉각을 아날로그 설계와 직접 연결합니다. 유효한 보호는 유체 계통의 고장과 전기적 고장, 센서 고장을 구분할 수 있는 측정에서 시작됩니다.
최근 벤더 자료도 이 문제를 다룹니다. 텍사스 인스트루먼트(TI)의 2026년 8월 냉각 개요는 콜드 플레이트와 냉각수 분배 장치(CDU)를 센서 및 모터 제어와 연결합니다. 아나로그디바이스(ADI)의 2026년 5월 글은 냉각, 전력, 텔레메트리를 서로 연결된 설계 과제로 다룹니다. 이는 벤더의 관점이며, 하나의 구성이 모든 설비에 적합하다는 근거는 아닙니다.
설계 검토의 세 가지 핵심
- 구분해야 할 고장부터 정하고 필요한 측정 항목을 선택합니다.
- ADC 분해능뿐 아니라 인터페이스, 전체 오차, 검출 지연을 함께 맞춥니다.
- 구동 명령을 보낸 뒤 실제 유체 또는 기계적 응답을 확인합니다.
IC를 고르기 전에 냉각수 경로부터 확인하기

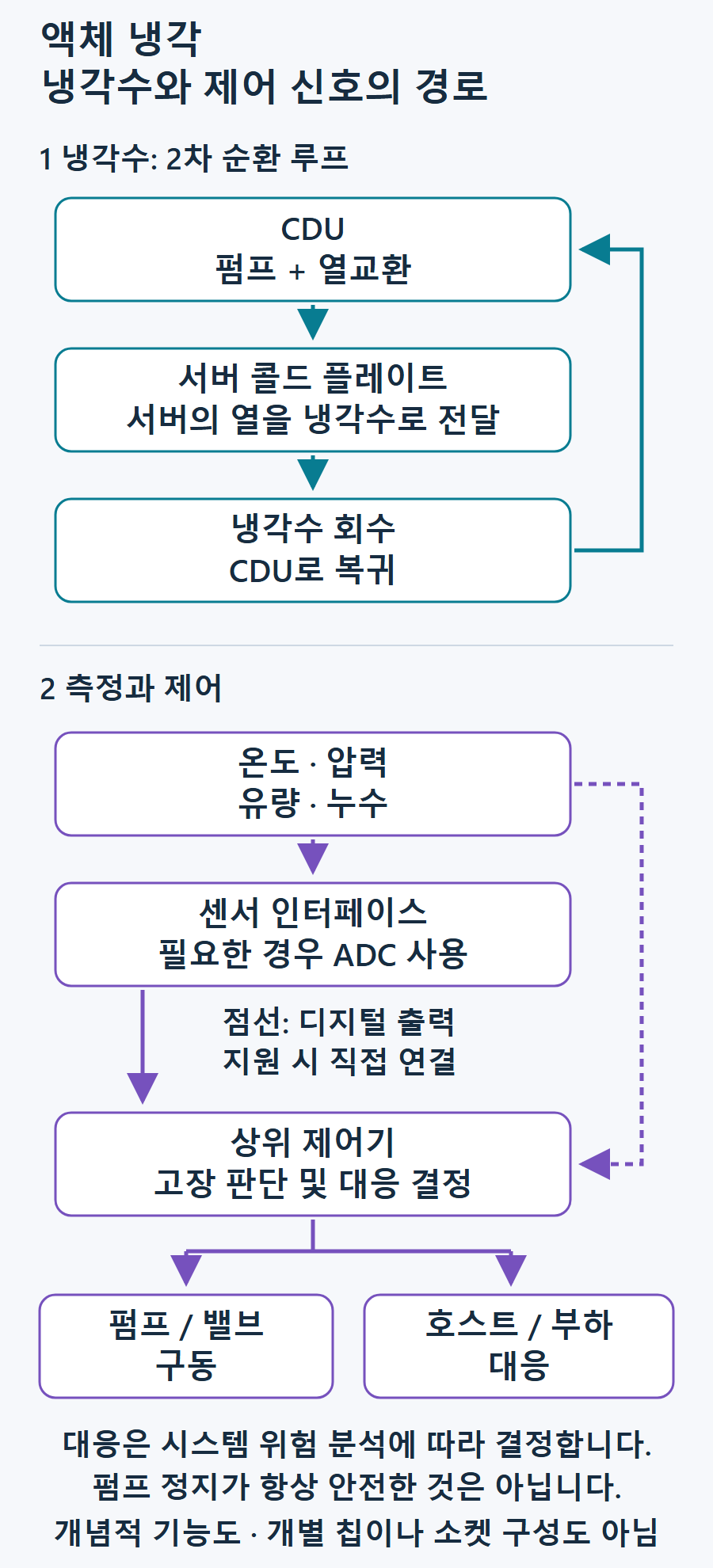

일반적인 직접 칩 냉각 구성에서는 프로세서에 열적으로 결합된 콜드 플레이트 내부로 냉각수가 흐릅니다. CDU는 2차 냉각수 루프와 시설 냉각 회로 사이에서 열을 전달합니다. 구체적인 토폴로지와 열 방출 장비는 달라질 수 있습니다. Supermicro의 서버–CDU 연결 문서는 실제 장비의 한 사례를 보여줍니다.
설계자는 이 물리적 경로에 측정 위치를 대응시켜야 합니다. 공급·환수 온도, 유량, 압력, 국부적인 젖음 여부는 각각 다른 질문에 답합니다. 펌프 전류는 전기적 상태의 근거를 더합니다. 어떤 채널을 CDU, 매니폴드, 서버에 배치할지는 분기 구조, 이용 가능한 인터페이스, 고장 검출 범위에 따라 달라집니다. 이는 설계 검토의 출발점이며, 모든 시스템에 적용되는 센서 목록은 아닙니다.
센서의 전기적 인터페이스에서 시작하기
TI의 2024년 10월 액체 냉각 애플리케이션 브리프 SNAA422는 저항식 누수 검출, 습도, 온도, 압력, 유량, 펌프 전류 모니터링을 다룹니다. 이 자료는 응용 예시를 제공하지만, 완성된 냉각 시스템의 적합성을 보증하지는 않습니다.
저항식 누수 케이블이나 패드에서는 해당 냉각수가 센서를 적셨을 때 구별 가능한 전기적 응답이 나와야 합니다. ADC는 이 응답을 측정하고, 비교기는 임계값 검출 경로에 활용할 수 있습니다. 그러나 어느 소자도 단독으로 케이블의 정상 연결을 입증하지는 못합니다. 단선 진단에는 적절한 여기, 회로 상태, 그리고 끊어진 연결과 건조한 센서를 구분하는 시험이 필요합니다.
RTD에는 여기와 변환 경로가 필요하며, 오차 예산에 리드선 저항, 자기 발열, 기준 신호의 특성, 교정을 포함해야 합니다. 전류원과 가변 이득의 통합은 외부 회로를 줄일 수 있지만, 이러한 오차 요인을 없애지는 않습니다.
신호 컨디셔닝이 없는 압력 브리지에는 차동 신호 및 공통 모드 전압에 적합한 여기와 증폭이 필요할 수 있습니다. 신호가 이미 처리된 산업용 트랜스미터나 디지털 센서는 다른 인터페이스를 제공합니다. 구매할 센서가 실제로 무엇을 출력하는지 먼저 확인해야 합니다. 모든 채널에 별도의 정밀 ADC가 필요한 것은 아닙니다.
시스템 사례로는 Sun 등의 2024년 Frontier 냉각 데이터셋이 있습니다. 이 자료는 현장 계측에 사용된 RTD와 전자식 유량 트랜스미터를 설명합니다. 이는 실제 측정 구성의 사례이지, AI 랙에 요구되는 센서 조합을 규정한 것은 아닙니다.
정확도와 시간을 함께 배분하기
통합 소자의 한 예인 TI ADS112C04는 가변 이득과 여기 전류원을 갖춘 16비트 델타시그마 ADC입니다. 이러한 기능은 RTD 및 브리지 인터페이스와 관련이 있습니다. 실제 부품 선정에는 입력 범위, 공통 모드, 잡음, 변환 시간, 적용 회로를 별도로 확인해야 합니다.
공유 변환기는 부품 수를 줄일 수 있지만, 멀티플렉싱은 채널 간 측정 시점의 차이를 만듭니다. 필터링, 정착 시간, 펌웨어 폴링, 통신은 모두 물리적 사건 발생부터 판단 가능한 데이터 확보까지의 시간에 영향을 줍니다. 이 지연을 고장 검출 시간 예산에 포함해야 합니다. 공유 변환기나 기준 회로 자체가 고장 났을 때의 영향도 검토해야 합니다.
압력을 해석할 때도 측정 경계를 명확히 해야 합니다. 예를 들어 CDU 2차측 공급과 환수처럼 두 측정 지점을 지정하고 정상 운전 기준값을 확보합니다. 두 지점 사이의 압력 변화가 곧 개별 콜드 플레이트 양단의 압력 변화는 아닙니다. 관련 펌프 명령과 운전 조건을 함께 고려해 측정값을 비교해야 합니다.
전류와 명령에는 추가 확인이 필요하다
전류 감지 증폭기는 펌프의 전기적 부하를 보여줄 수 있지만, 전류는 냉각수 유량의 측정값이 아닙니다. 속도 피드백, 유체 측정값, 드라이브 상태와 함께 해석해야 합니다. 관계는 펌프와 운전점에 따라 달라지므로, 하나의 전류 추세만으로 막힘이나 캐비테이션을 진단할 수 없습니다.
구동기 인터페이스도 필요한 전자 회로를 결정합니다. 펌프 어셈블리가 명령 입력을 제공할 수도 있고, 다른 설계에서는 모터 구동 전력단이 필요할 수도 있습니다. 밸브는 전압, 전류 또는 다른 인터페이스를 요구할 수 있습니다. DAC는 규정된 능력 안에서만 설정값 신호를 생성합니다. 추가적인 신호 크기 조정이나 전력 구동은 구동기 사양에 따라 결정해야 합니다.
적절한 속도, 유량, 위치 피드백으로 명령의 결과를 확인하세요. 더 넓은 모터 제어 맥락은 인버터 제어 IC Insight에서 다룹니다. 그 일반적인 구조가 특정 냉각수 펌프에 대한 적합성을 입증하는 것은 아닙니다.
고장 시험을 위한 판단표
다음은 시험할 공학적 가설이며, 원인을 자동으로 확정하는 규칙이 아닙니다. 통제된 시험 조건에서 대표 장비와 실제 적용 냉각수를 사용해야 합니다.
| 관찰 | 가능한 설명 | 함께 확인할 항목 | 검증 예시 |
|---|---|---|---|
| 측정 유량 감소 | 펌프, 막힘, 바이패스 또는 유량 센서 문제 | 속도·드라이브 상태, 지정 지점 간 압력, 독립적인 유량 확인 | 시험 한계 내에서 제한적으로 유로 저항 또는 펌프 명령 변경 |
| 국부 젖음 센서 반응 | 냉각수 누수, 결로 또는 오염 | 해당 위치 점검, 액위 및 인접 센서 비교 | 대표 냉각수 점적, 오염, 케이블 고장 시험 |
| 출구 온도 상승 | 입구 온도·부하 변화, 열 제거 감소 또는 센서 오차 | 입출구 온도, 워크로드, 유량, 기준 온도계 | 통제된 부하 단계 변화와 교정된 센서 비교 |
| 한 채널이 레일에 붙거나 비현실적인 값 출력 | 센서, 배선, 여기 또는 프런트엔드 고장 | 기준·여기 신호 점검, 정상 입력 대체 | 입력의 단선, 단락, 범위 초과 시험 |
임계값보다 먼저 대응을 정의하기
모니터링과 보호는 서로 관련되지만 구분되는 책임입니다. 경보, 워크로드 제한, 분기 격리, 펌프 운전 변경의 권한이 어디에 있는지 정해야 합니다. 순서와 시간은 위험과 장비에 따라 달라집니다. 펌프 정지나 밸브 폐쇄가 항상 안전한 대응은 아닙니다.
긴급 보호가 필요하다면 지연 시간이 확인된 독립적인 대응 경로를 평가해야 합니다. 확인 절차와 필터링이 필요한 보호 동작을 늦춰서는 안 됩니다. 정상 운전뿐 아니라 센서 고장, 통신 두절, 전원 전환 때의 동작도 검증해야 합니다.
따라서 유효한 아날로그 설계 기회는 구체적인 조건에서 나옵니다. 정의된 센서·구동기 인터페이스, 측정 가능한 오차·시간 예산, 시험으로 확인된 고장 대응이 먼저이며 IC 선정은 그다음입니다. 이 관점은 냉각 감시를 48V AI 랙 Insight에서 다룬 전력 전달의 책임과 연결합니다. 어느 한 하위 시스템만으로 서버 전체를 보호할 수 있다고 가정하지 않는 것이 핵심입니다.
주요 1차 출처
- Texas Instruments: 데이터센터 냉각 개요 — 콜드 플레이트, CDU, 센서와 모터 제어에 관한 공급업체의 설명.
- Analog Devices: 데이터센터 냉각 — 냉각, 전력과 텔레메트리의 연관성에 관한 공급업체의 설명.
- Supermicro: 서버와 냉각수 분배 장치(CDU) 연결 — 실제 장비의 서버–CDU 연결 사례.
- Texas Instruments: 액체 냉각 애플리케이션 브리프 SNAA422 — 누액, 습도, 온도, 압력, 유량과 펌프 전류 모니터링의 적용 예.
- Sun 외: Frontier 냉각 데이터셋(2024) — RTD와 전자기식 유량 트랜스미터를 사용한 현장 계측 사례.
- Texas Instruments: ADS112C04 제품 문서 — 센서 인터페이스에 활용할 수 있는 프로그래머블 이득과 여자 전류원 등의 ADC 기능.
