배터리 에너지 저장 시스템(BESS, battery energy storage system)용 인버터의 전력 모듈을 고르는 상황을 생각해 보세요. 한 공급사는 실리콘과 실리콘 카바이드를 섞은 모듈을, 다른 공급사는 전부 실리콘 카바이드인 모듈을 제안하고, 두 데이터시트 모두 자신 있게 효율 수치를 내놓습니다. 비교하려면 그 수치를 어떤 전압과 부하에서, 어디까지를 측정 범위로 잡고 얻었는지부터 알아야 합니다. 이 질문은 하이브리드 SiC 모듈에서 특히 중요합니다. 하이브리드 SiC 모듈은 실리콘과 실리콘 카바이드(SiC, silicon carbide) 소자를 한 패키지에 함께 넣은 전력 모듈인데, ‘하이브리드’라는 이름만으로는 어느 소자가 무엇인지 알 수 없기 때문입니다.
아래에서 쓰는 용어를 먼저 정리합니다. SiC는 전압, 전류, 스위칭 주파수, 온도가 비교 가능한 조건에서 같은 용도의 실리콘 스위치보다 켜고 끌 때마다 잃는 에너지가 더 적을 수 있는 스위치를 만드는 데 쓰는 반도체 재료입니다. IGBT(insulated-gate bipolar transistor)는 고전력 인버터에 널리 쓰이는 실리콘 스위치입니다. MOSFET(metal-oxide-semiconductor field-effect transistor)은 또 다른 종류의 스위치로, SiC로도 만들 수 있습니다. PCS(power conversion system)는 배터리의 직류(DC, direct current, 한 방향으로만 흐르는 전류)를 계통의 교류(AC, alternating current, 방향이 주기적으로 바뀌며 흐르는 전류)로, 또 그 반대로 바꾸는 장비입니다.
대표 사진: 일본 군마현 이세사키시 니라즈카 배터리 저장 발전소(Nirazuka Battery Storage Power Station), 2025년 11월 1일 Qurren 촬영, Wikimedia Commons(파일명 Nirazuka_Battery_Storage_Power_Station_3.jpg), CC BY-SA 4.0 라이선스. 화면 크기에 맞게 표시되며 크기를 줄인 버전이 사용될 수 있습니다. 응용 분야 맥락을 보여 주는 사진이며, 설치된 전력 모듈 기술은 확인되지 않았습니다.
onsemi와 Sungrow가 발표한 내용
onsemi는 2026년 10월 14일, Sungrow가 PowerTitan 3.0 저장 플랫폼에 onsemi의 EliteSiC 하이브리드 전력 모듈 기술을 채택했다고 발표했으며, onsemi는 인버터 최고 효율이 99.3%를 넘는다고 밝혔습니다(onsemi 보도자료). 이는 공급사의 주장입니다. 보도자료에는 부하 조건이나 측정 범위가 나와 있지 않고, 독립적인 현장 측정 결과도 제시되지 않습니다.
또한 이 수치를 저장 시스템 전체의 왕복 효율(RTE, round-trip efficiency)로 읽어서는 안 됩니다. RTE는 시스템을 처음 충전 상태로 되돌리는 데 든 에너지 대비 방전한 에너지의 비율이며, 정해 둔 시스템 경계 안의 모든 손실을 포함합니다(LDES(Long Duration Energy Storage) National Consortium 요소 매트릭스, 이 용어의 정의를 담은 참고 자료이며, LDES는 오랜 시간에 걸쳐 에너지를 공급하도록 만든 저장을 뜻합니다). 변환기 효율은 이 값에 들어가는 입력 중 하나일 뿐, 그 자체가 아닙니다.
‘하이브리드 모듈’이 뜻하는 것과 뜻하지 않는 것
이 글에서 하이브리드 모듈은 실리콘과 SiC 반도체 소자를 함께 쓰는 전력 모듈을 가리킵니다. 태양광과 배터리를 함께 다루는 하이브리드 인버터와는 다른 개념입니다. 하나는 패키지 안의 재료 구성을, 다른 하나는 장비의 구조를 설명합니다.
하이브리드 모듈끼리도 구성은 제각각입니다. onsemi의 NXH270A120M3F5SHG 데이터시트(2026년 7월, Rev. 0)는 한 가지 사례로, 1200 V SiC MOSFET과 1200 V IGBT, 다이오드가 한 모듈에 들어 있다고 기재합니다(데이터시트). 이것은 혼합 모듈의 기술적 예시이지, PowerTitan 3.0 내부 구성을 말해 주는 자료가 아닙니다. 이런 데이터시트를 볼 때는 회로의 어느 위치에 어떤 소자가 쓰였는지, 변환기를 어떻게 변조하는지 물어야 합니다. 소자 목록만으로는 알 수 없는 부분입니다.
세 가지 전력단 구성, 순위 없이 비교하기
아래 표에서 기본적으로 앞서는 행은 없습니다. 무엇을 살펴야 하고, 어떤 증거가 있어야 자신의 설계에 맞게 판단할 수 있는지를 정리했습니다.
화면이 좁으면 표를 옆으로 밀어 모든 열을 확인하세요.
| 전력단 | 소자 구성(쉬운 말로) | 살펴볼 손실·비용 상충 관계 | 필요한 증거 |
|---|---|---|---|
| 전부 실리콘 | 실리콘 IGBT와 실리콘 다이오드만 사용합니다. | 운전하려는 주파수에서의 스위칭 손실, 그에 따라 달라지는 필터와 냉각 크기입니다. | 실제 전압, 전류, 주파수, 온도에서의 손실 데이터입니다. |
| 실리콘-SiC 혼합(하이브리드) | 한 모듈에 실리콘과 SiC 소자가 함께 있으며, 정확한 구성은 제품마다 다릅니다. | 어느 위치에 SiC를 썼는지, 그것이 손실을 어떻게 바꾸는지, 늘어난 소자 비용이 시스템 수준에서 타당한지입니다. | 부품 번호와 개정판, 소자 배치, 같은 조건에서 측정한 손실입니다. |
| 전부 SiC | 모든 위치에 SiC 스위치를 사용합니다. | 낮은 스위칭 손실이 소자 비용을 상쇄하는지, 게이트 구동과 보호를 어떻게 처리하는지입니다. | 같은 조건의 손실 데이터에 더해 구동·보호 한계 값입니다. |
효율의 경계는 어디에 있는가
Texas Instruments의 11 kW 양방향 인버터 레퍼런스 설계 가이드를 보면, 손실 수치가 왜 다른 설계로 그대로 옮겨지지 않는지 알 수 있습니다. 도통 손실, 스위칭 손실, 다이오드 손실은 전류, 전압, 스위칭 주파수, 게이트 저항, 온도에 따라 달라지므로, 조건이 맞을 때만 그 수치를 내 설계에 적용할 수 있습니다(손실 추정, 2.3.1.5절). 같은 가이드의 효율 시험 구성에는 측정 장비와 시험 대상 장치용 별도의 12 V 전원이 나열되어 있어, 효율 수치에 무엇이 포함되는지 물어봐야 한다는 점을 상기시켜 줍니다(시험 구성, 3.2.4절).

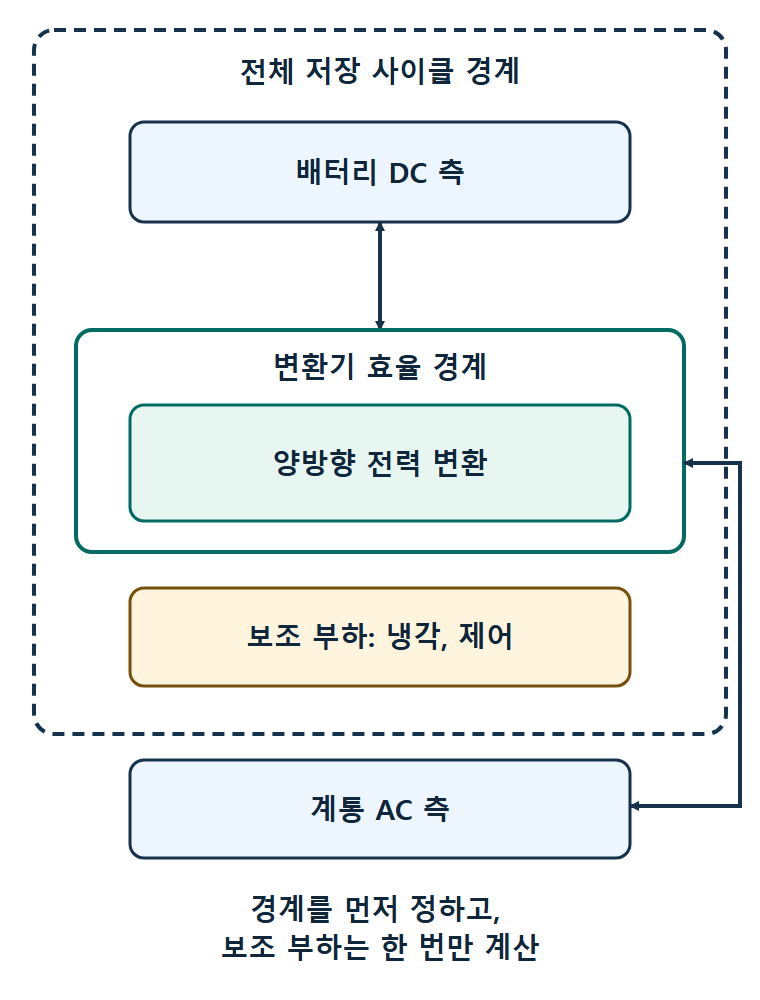

구분해야 할 경계는 두 가지입니다. 변환기 효율은 정해진 동작점에서 변환 블록만을 대상으로 합니다. 저장 사이클 에너지는 충전에 들어간 에너지부터 방전으로 나온 에너지까지, 선언한 시스템 안의 모든 것을 대상으로 합니다. LDES Consortium 매트릭스는 조명과 제어 같은 보조 소비 전력을 RTE 계산에 이미 반영된 에너지 사용 이외의 항목으로 따로 둡니다. 따라서 보조 부하를 회계에서 어디에 두는지 밝히고, 한 번만 계산해야 합니다.
Sungrow와 허페이, 그리고 공급사 증거 체크리스트
이번 발표의 사례에는 Sungrow가 관여하며, Sungrow의 문의 페이지는 본사를 중국 안후이성 허페이로 밝히고 있습니다(Sungrow 문의 페이지). 본사 위치는 이 글이 사용하는 유일한 중국 관련 사실이며, 그 자체로 추가적인 조달 관계, 부품 목록 세부 정보, ChinaSemiOps와의 관계를 뜻하지는 않습니다. 아래 체크리스트는 국가와 관계없이 모든 모듈 공급사에 적용할 수 있습니다.
모듈 공급사에 던질 질문
- 정확한 부품 번호와 개정판은 무엇이며, 회로의 각 위치에 어떤 소자가 있습니까?
- 같은 전압, 부하, 스위칭 주파수, 온도, 전력 방향(충전과 방전)에서 손실은 얼마입니까?
- 대표 효율 수치 뒤에 있는 효율 경계와 부하 프로파일은 무엇입니까?
- 열 인터페이스, 파워 사이클링(power cycling, 부하가 오르내리면서 소자가 가열되고 식기를 반복하는 현상), 미션 프로파일(mission profile, 사용 중 예상되는 전기적·환경적 스트레스를 서술한 것)에 어떤 가정이 적용됩니까?
- 부품에 딸린 게이트 구동과 보호 한계는 무엇입니까?
- 어떤 신뢰성 시험을 어떤 조건에서 했고, 변경 통지와 추적성은 누가 책임집니까?
신뢰성과 비용: 날짜가 있고 비교 가능한 증거를 요구하세요
미션 프로파일은 제품이 사용 중에 겪는 전기 부하, 온도, 습도를 서술한 것이며, Infineon의 신뢰성 백서는 마모 수명 가정을 여기에 연결합니다(Infineon 백서). BESS에서는 부하 변동이 중요합니다. Infineon의 한 엔지니어는 계통 과부하 상황이 파워 사이클링을 일으키고, 이것이 열 사이클링이 되어 칩, 본드 와이어, 기판을 거쳐 방열판에 이르는 구조에 스트레스를 준다고 설명합니다(Infineon 팟캐스트 대본). 이는 공급사의 엔지니어링 설명이지 수명을 보장하는 약속이 아닙니다. 그래서 내 사용 패턴에 맞는 열 및 미션 프로파일 증거를 요청할 이유가 됩니다.
비용도 같은 원칙이 필요합니다. 모듈 가격에는 방열판, 필터, 외함처럼 손실에 따라 달라지는 비용이 빠져 있습니다. 어떤 선택지가 일반적으로 더 싸다고 가정하지 말고, 범위와 시스템 경계가 같은 날짜 기재 견적을 비교하세요.
바로 해 볼 수 있는 다음 단계
동작 전압, 부하 프로파일, 스위칭 주파수, 냉각수 또는 주변 온도, 전력 방향을 적은 한 장짜리 비교표를 만들고, 모든 공급사에 같은 항목을 채워 달라고 요청하세요. 같은 결정의 제어·구동 쪽은 관련 글 인버터 제어용 집적회로(integrated circuit)와 전력 아날로그 스택, 절연 게이트 드라이버를 참고하세요.
