RF 증폭기 모듈에는 RF(radio frequency, 무선 주파수) 입력·출력 포트와는 별도로 DC(direct current, 직류) 전원 핀이 있으며, 때로는 인에이블 라인, 바이어스 설정, 모니터 출력이 함께 있습니다. 바이어스(bias)는 트랜지스터가 의도한 동작점에 놓이도록 걸어 주는 DC 수준입니다. 아날로그 및 전원 IC(integrated circuit, 집적회로)가 이런 전원과 제어 연결을 맡으며, 기능마다 적합한 IC 종류가 다릅니다. 이 글은 RF 모듈 엔지니어와 아날로그 IC 설계자가 부품 번호를 고르기 전에 각 기능에 맞는 IC 종류를 판단하도록 돕습니다.
아래에서 다섯 가지 용어가 반복됩니다. PA(power amplifier, 전력 증폭기)는 정보를 실어 나르는 신호인 RF 반송파의 레벨을 높입니다. op amp(operational amplifier, 연산 증폭기)는 보통 피드백을 걸어 신호를 다듬거나 비교하는 범용 증폭 IC입니다. 공급 레일(supply rail)은 특정 전압으로 전력을 공급하는 연결이며, 레귤레이션된 것일 수도 있고 그렇지 않을 수도 있습니다. 시퀀싱(sequencing)은 전원과 바이어스를 인가하고 차단하는 순서와 타이밍입니다. PMIC(power-management integrated circuit)는 레귤레이션과 시퀀싱 같은 기능을 하나로 묶은 IC이며, 몇 개의 레일을 만드는지는 부품마다 다릅니다.
핵심 요약
- 반송파 이득, 제어 피드백, 바이어스, 스위칭 구동, 공급 레일, 모니터링은 서로 다른 일이며 흔히 서로 다른 IC 종류가 맡지만, 일부는 하나로 통합될 수 있습니다.
- op amp는 대개 RF 단 옆에서 제어 신호를 처리하며, RF PA를 대신하지 않습니다.
- 레일 전압, 잡음, 전원 인가 순서는 보편적인 공식이 아니라 부하의 데이터시트에서 정해집니다.
하나의 RF 모듈, 여러 가지 전기적 역할
PA 주변에는 다섯 가지 역할이 더 있습니다. 이득 설정, 트랜지스터의 동작점 유지, 펄스 공급이 필요한 경우의 전력 스위칭, 공급 레일 생성, 고장 감시입니다. 역할마다 속도, 전압, 잡음 요구가 달라서 하나의 IC 종류가 모두를 맡는 경우는 드뭅니다.
이득 설정에는 흔히 작은 제어 루프가 쓰입니다. 감쇠기(attenuator)는 RF 레벨을 제어된 만큼 낮춥니다. 검출기(detector)는 RF 레벨을 측정 가능한 전압으로 바꿉니다. 설정값(setpoint)은 원하는 목표 레벨입니다. 오차 증폭기(error amplifier)는 목표와 측정값을 비교해 보정 신호를 만듭니다.

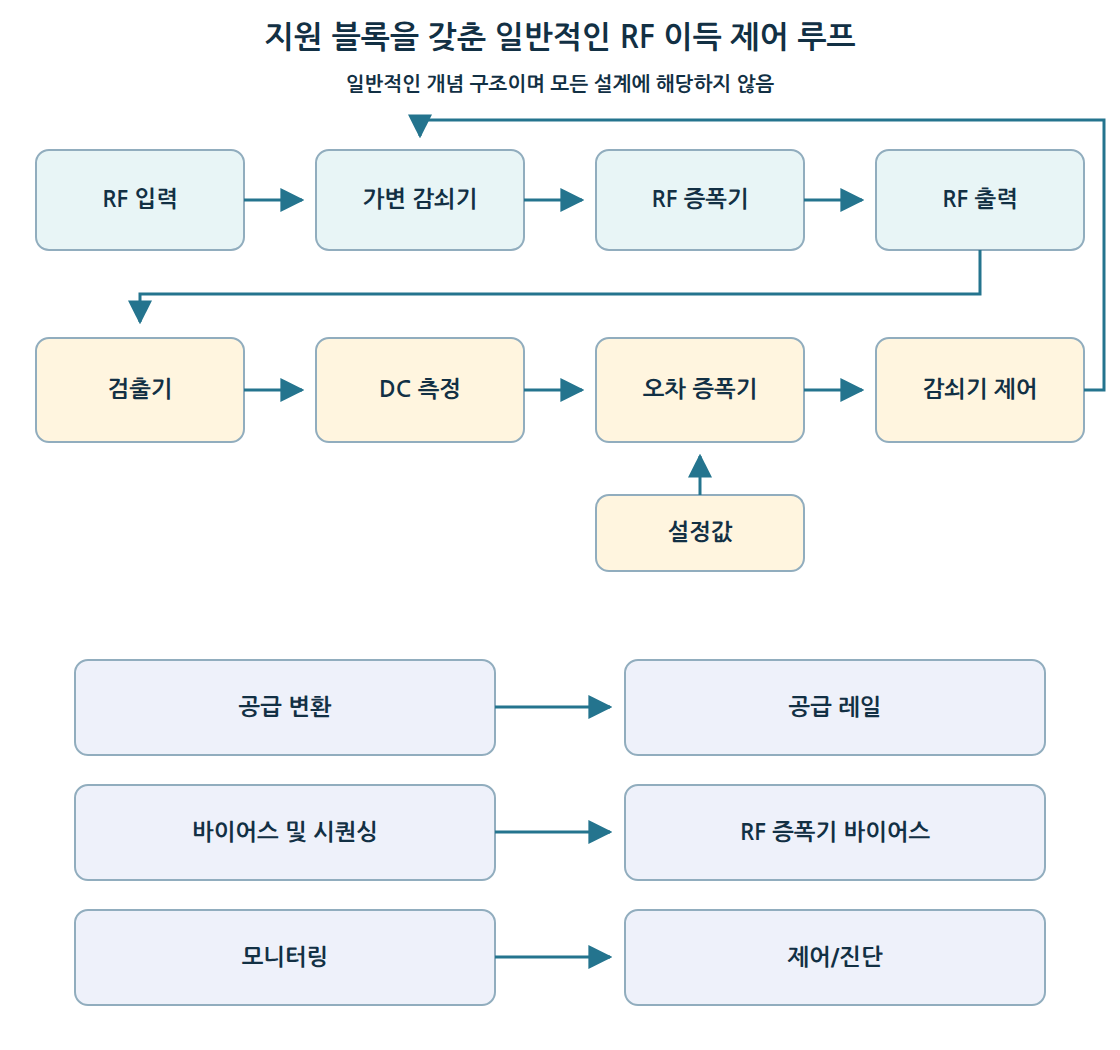

그림 1은 일반적인 구성을 보여 줍니다. 지원 블록은 옆에서 증폭기에 전원과 바이어스를 공급하고 상태를 감시합니다.
op amp가 도움이 되는 곳과 그렇지 않은 곳
AGC(automatic gain control, 자동 이득 제어)는 출력 레벨을 측정해 이득을 조정함으로써 출력을 일정하게 유지합니다. Analog Devices(ADI)는 CN0390 회로 노트에서 20~37.5GHz(gigahertz, 초당 10억 사이클) AGC를 설명합니다. 이 회로는 RF 검출기, 전압 가변 감쇠기, RF 증폭기에 더해, 오차를 시간에 따라 누적해 감쇠기를 구동하는 op amp를 사용합니다. op amp는 검출기와 설정값 전압만 다루며 마이크로파 반송파는 통과하지 않습니다. ADI는 op amp의 출력 범위가 감쇠기를 구동할 수 있어야 한다고 밝히며, 원 회로는 플러스·마이너스 5V 전원을 사용합니다. 이는 설명용 예시일 뿐 제품 추천이 아닙니다.
ADI의 AN-2578 애플리케이션 노트는 온도 보상된 온칩 RF 검출기에서 비슷한 방식을 보여 줍니다. op amp가 기준 전압에서 검출기 전압을 빼면 온도에 안정적이면서 RF 전력 레벨에 비례하는 출력을 얻습니다. 두 예시 모두 고전압 또는 고출력 op amp가 필요하다는 근거가 되지 않으며, 그 선택은 제어 신호가 실제로 구동해야 하는 부하에 달려 있습니다.
op amp가 느린 신호에만 쓰이는 것은 아닙니다. Texas Instruments(TI)는 RF 응용의 고속 op amp 튜토리얼을 공개하고 있어, 적절한 대역폭과 임피던스 범위의 신호에는 광대역 op amp도 맞을 수 있습니다. 다만 종류는 다릅니다. 정밀 op amp는 낮은 오프셋을, 전력 op amp는 출력 전류를, RF PA는 반송파 전력을 우선합니다.
바이어스 제어와 게이트 구동은 다른 일입니다
바이어스 제어는 트랜지스터의 동작점을 정하며, 흔히 드레인 전류가 목표에 닿을 때까지 게이트 전압을 조정합니다. 시퀀싱은 전원 인가와 차단 때 중요하며, 그 순서는 트랜지스터 데이터시트에서 나옵니다. 보편적인 순서는 없습니다.
ADI는 HMC920 능동 바이어스 컨트롤러를 레귤레이션된 드레인 전압을 만들고 외부 증폭기의 게이트 전압을 조정해 일정한 바이어스 전류를 유지하며 자동 전원 인가 시퀀싱을 갖춘 부품으로 설명합니다. 공개 페이지는 인핸스먼트형과 디플리션형 증폭기를 Class-A 동작 영역에서 드레인 전압 3~15V, 드레인 전류 최대 500mA로 사용하는 조건을 표기합니다. Class-A는 증폭 트랜지스터가 RF 신호 주기 내내 전도하는 동작을 뜻합니다. 이는 게시된 범위이며 모든 데이터시트 동작 조건이 적용되고 모든 사양 조합이 보장되는 것은 아니므로, Class-A 동작의 예이며 임의의 고전력 공급을 위한 것은 아닙니다. 또한 단락 시 전력을 줄여 보호하는 전력 폴드백(power foldback) 기능과 조절 가능한 전류 알람을 나열합니다. 알람은 상태를 알릴 뿐이며, 시스템을 차단할지는 시스템 설계의 몫이고 데이터시트 조건이 적용됩니다.
게이트 드라이버(gate driver)는 다른 부품입니다. 전력 스위칭 트랜지스터의 제어 단자를 빠르게 충전하고 방전하는 IC이며, 이 역할은 외부 스위칭 전력단이 있을 때만 존재합니다. TI의 TIDA-010289 레퍼런스 디자인은 바이어스 컨트롤러를 공급과 접지 사이의 스위치 두 개로 이루어진 전력단과 묶어 게이트 또는 드레인 펄싱, 전류 모니터링, 전원 시퀀싱을 지원합니다.
전원 관리는 레일에서 시작합니다
전원 관리는 레일이 공급해야 할 대상에서 출발합니다. 전압, 전류, 과도 응답(부하가 갑자기 변할 때 얼마나 버티는지), 잡음 스펙트럼, 헤드룸, 발열을 봅니다. 헤드룸(headroom)은 입력 전압이 출력 전압보다 얼마나 높은지를 뜻합니다. 모든 레일에 맞는 레귤레이터는 없습니다.
TI는 LP87702를 산업용 레이더용 PMIC로 분류하며, 두 개의 강압 컨버터, 하나의 5V 승압 컨버터, 진단 기능을 갖춥니다. 레이더 전자 회로에 쓰는 저전압 레일의 한정된 예이지, 임의의 고전력 RF 드레인 레일을 위한 전원은 아닙니다.
LDO(low-dropout regulator)는 입력과 출력 전압 차가 작아도 동작하는 선형 레귤레이터이며, 열로 소모되는 전력은 대략 그 전압 차에 부하 전류를 곱한 값입니다. ADI는 스위칭 전원이 리플과 링잉을 남긴다고 설명합니다. 리플은 출력에 남는 작은 주기적 전압 변동이고, 링잉은 빠른 스위칭 직후 점차 줄어드는 진동입니다. 둘 다 잡음에 민감한 RF 회로를 방해할 수 있습니다. 스위처 뒤의 LDO가 도움이 될 수 있지만, 입력 전원의 교란이 출력에 나타나지 않게 막는 능력은 주파수, 부하 전류, 헤드룸에 따라 달라지며 헤드룸이 클수록 효율이 떨어집니다. 잡음에 민감하다고 해서 자동으로 LDO가 필수가 되는 것은 아닙니다.
반례도 중요합니다. ADI의 사례 연구에서는 주파수 생성 회로의 선별된 5V 레일 하나를 초저잡음 스위칭 레귤레이터가 공급하고, 3.3V 레일은 LDO로 유지합니다. ADI는 응용별 스펙트럼 절충이 있음을 밝히므로 조건이 중요합니다. 단을 추가하기 전에 부하의 민감도에 비춰 잡음 스펙트럼을 확인하고 손실을 따져 보십시오.
기능별 IC 선택 체크리스트

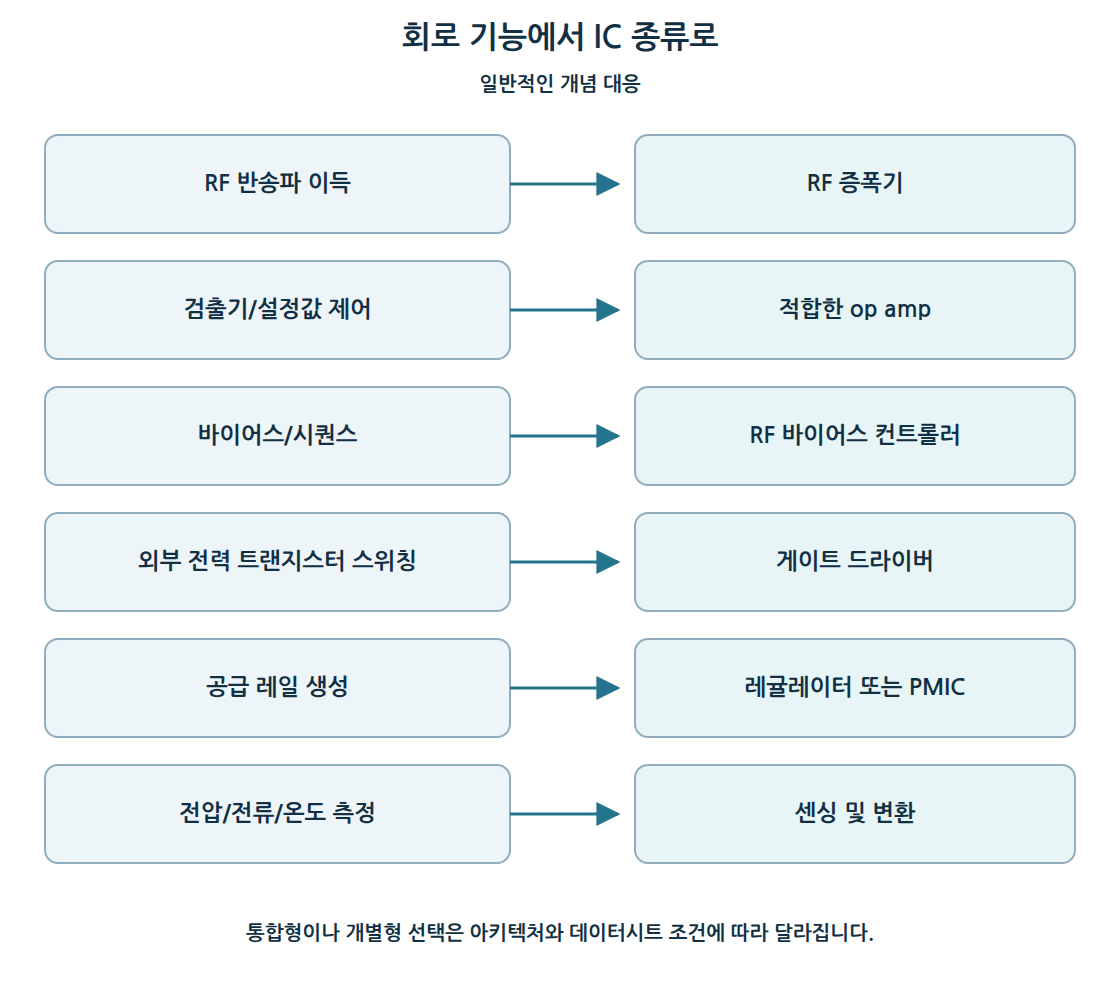

DAC(digital-to-analog converter, 디지털-아날로그 변환기)는 디지털 코드를 전압으로 바꾸며, 예를 들어 목표 레벨을 설정하는 데 쓰입니다. ADC(analog-to-digital converter, 아날로그-디지털 변환기)는 전압을 디지털 코드로 바꾸며, 예를 들어 모니터 신호를 읽는 데 쓰입니다. 그림 2는 기능을 부품이 아닌 IC 종류에 대응시키며, 아래 표는 기능마다 측정 하나와 고장 질문 하나를 더합니다. 모듈의 정격 한계와 데이터시트의 시험 구성 안에서 측정하십시오.
| 기능 | 일반적인 IC 종류 | 측정과 고장 질문 |
|---|---|---|
| RF 반송파 이득 | RF 증폭기 | 제어 범위 전체에서 이득과 출력 레벨을 측정합니다. 제어 입력이 사라지면 출력은 어떻게 됩니까? |
| 검출기/설정값 제어 | 적합한 op amp, DAC 설정값 | RF 레벨에 따른 검출기 전압을 그립니다. 설정값이 계단식으로 바뀔 때 루프가 발진 없이 안정됩니까? |
| 바이어스/시퀀스 | RF 바이어스 컨트롤러 | 온도에 따른 바이어스 설정 대비 드레인 전류를 측정합니다. 전원 인가와 차단 순서가 데이터시트와 맞습니까? |
| 외부 전력 트랜지스터 스위칭 | 게이트 드라이버 | 부하 상태에서 게이트 파형을 기록합니다. 구동 신호가 멈추면 어떻게 됩니까? |
| 공급 레일 생성 | 레귤레이터 또는 PMIC | 부하 변동 중 부하 핀에서 리플과 잡음을 측정합니다. 입력이 처질 때 레일이 한계 안에 머뭅니까? |
| 전압/전류/온도 측정 | 센싱 및 변환, ADC 읽기값 | ADC 읽기값을 기준 계측기와 비교합니다. 레일이 처지거나 바이어스가 흔들리면 시스템은 무엇을, 얼마나 빨리 합니까? |
이 기능들을 하나의 IC로 묶을지 여러 개로 나눌지는 아키텍처, 전압, 기판 면적에 따라 달라집니다.
다음 단계, 출처, 크레딧
모듈의 블록 다이어그램을 가져와 실제 부하 요구와 함께 여섯 행을 채우고, 아직 읽지 않은 데이터시트에 답이 달린 행을 표시하십시오. 관련 읽을거리: RF 모듈 패키지 선택(영문 글), 아날로그 IC 생산 인계(영문 글).
