핀 호환성을 넘어: 대체 아날로그 IC를 검증하는 방법

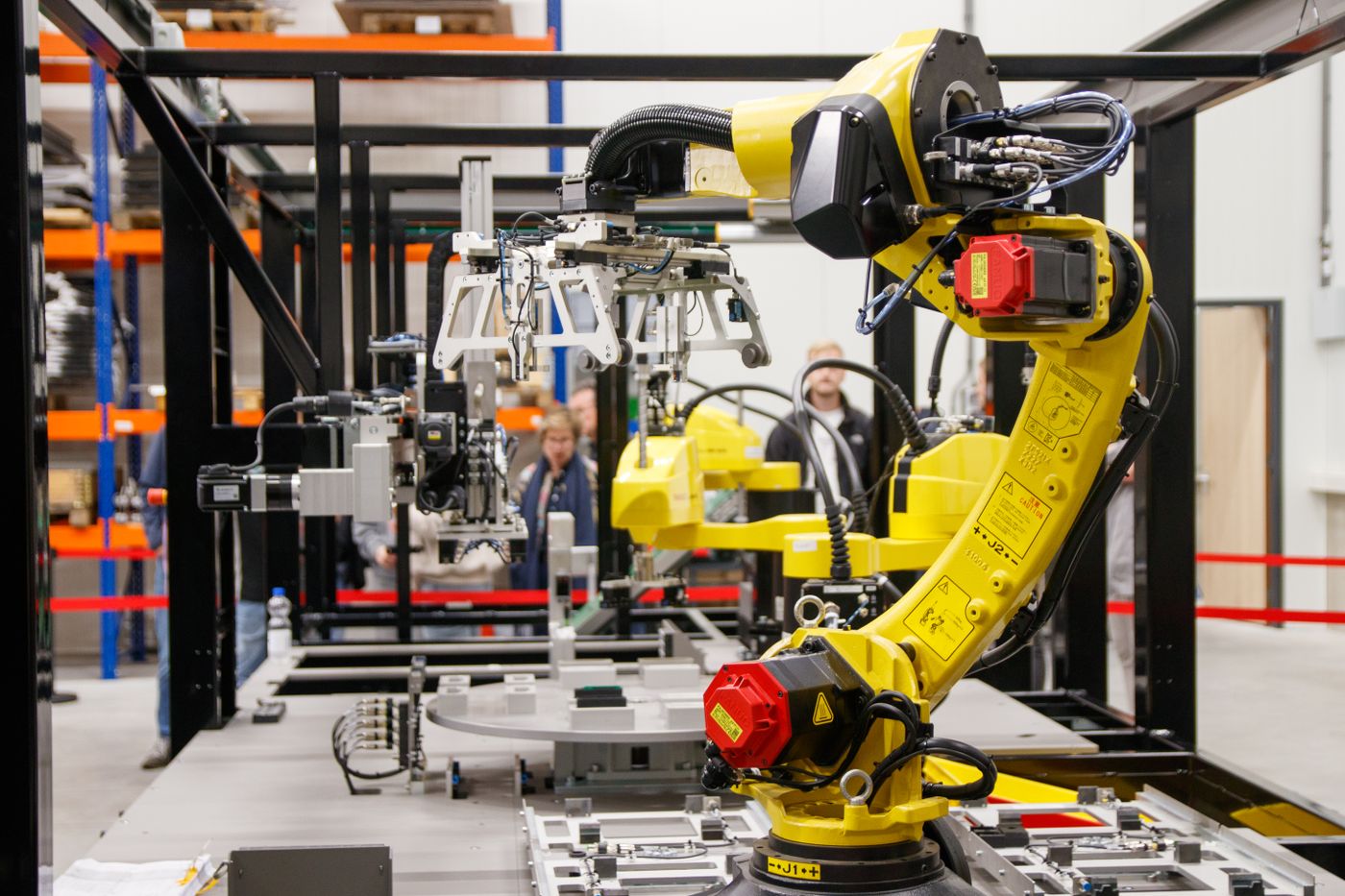

개방형 작업 셀 안에서 그리퍼와 케이블이 연결된 노란색 산업용 로봇 팔. 배경에는 다른 로봇과 사람들이 보입니다.
산업 자동화에서는 센서, 제어 전자회로, 동작 조건을 함께 고려하여 부품을 선택합니다. 사진: Freek Wolsink / Pexels, Pexels License에 따라 사용. 적용 환경을 보여 주는 사진이며, 내부 전자부품은 확인되지 않았습니다.

센서 보드에 두 번째 공급원이 필요합니다. 후보 부품은 기존 풋프린트에 맞고 핀 배치도 같으며 주요 사양도 비슷해 보입니다. 승인 부품 목록을 바꾸기 전에 확인할 질문은 구체적입니다. 이 대체 아날로그 IC(integrated circuit, 집적회로)가 해당 보드와 펌웨어, 부하에서 제대로 동작한다는 근거가 있습니까?

1. 부품 비교 전에 적용 회로의 범위를 정합니다

기존 부품과 후보 부품의 정확한 주문 코드, 패키지, 등급, 데이터시트 리비전, 보드 리비전, 펌웨어를 고정합니다. 전원 허용오차, 온도, 신호 범위, 소스 임피던스, 출력 부하, 시동 순서를 기록합니다. 소스 임피던스는 앞단 회로가 입력을 얼마나 강하게 구동할 수 있는지와 관련된 특성입니다.

시스템 요구사항에서 허용 오차와 응답 시간을 배분합니다. 측정 위치와 시험할 외란도 정합니다. 핀 호환성은 유용한 선별 조건입니다. 적용 승인을 위해서는 정해진 동작 범위 안에서의 근거가 필요합니다.

2. 같은 조건에서 사양을 비교합니다

각 수치 옆에 전원, 온도, 이득, 부하, 입력 수준, 측정 방법을 적습니다. 전형값은 명시된 조건에서의 대표적인 특성을 나타냅니다. 보증 한계는 데이터시트가 명시한 범위에서만 적용됩니다. 절대 최대 정격은 스트레스 한계이며, 그 조건에서 정상 동작을 보장하지 않습니다.

조건이나 한계가 빠졌다면 근거를 요청합니다. 해당 특성이 보증값인지, 특성 평가 결과인지, 전형적인 곡선인지 확인합니다. 상온 곡선은 시험 방향을 잡는 데 사용할 수 있지만, 그것만으로 양산 합격 기준이 되지는 않습니다.

3. 핀 표만으로 설명할 수 없는 두 신호 경로를 시험합니다

케이블 부하를 구동하는 센서 버퍼

음귀환으로 회로 동작을 정하는 고이득 증폭기인 op amp(operational amplifier, 연산 증폭기)를 가정해 보겠습니다. 두 입력 전압의 평균인 입력 공통 모드 전압과, 두 입력 사이의 전압 차인 허용 차동 입력을 확인합니다. 출력 헤드룸은 지정된 부하에서 필요한 출력 전압을 내기 위해 각 전원 레일과 확보해야 하는 전압 여유입니다.

소스 임피던스, 입력 오차, 보호 회로의 동작과 노이즈 이득도 포함합니다. 노이즈 이득은 입력 환산 전압 오차가 보는 폐루프 이득입니다. 폐루프는 귀환이 연결된 상태를 뜻하며, 입력 환산은 오차를 증폭기 입력의 등가 전압으로 나타내는 것입니다.

실제 사용할 케이블과 부하를 연결하고 안정성과 정착을 시험합니다. 정착은 변화 후 할당된 오차 범위 안에 들어와 계속 머무는 것을 뜻합니다. 전원 상승·하강, 관련 입력 스텝, 부하 변화와 고장 후 복귀를 포함합니다.

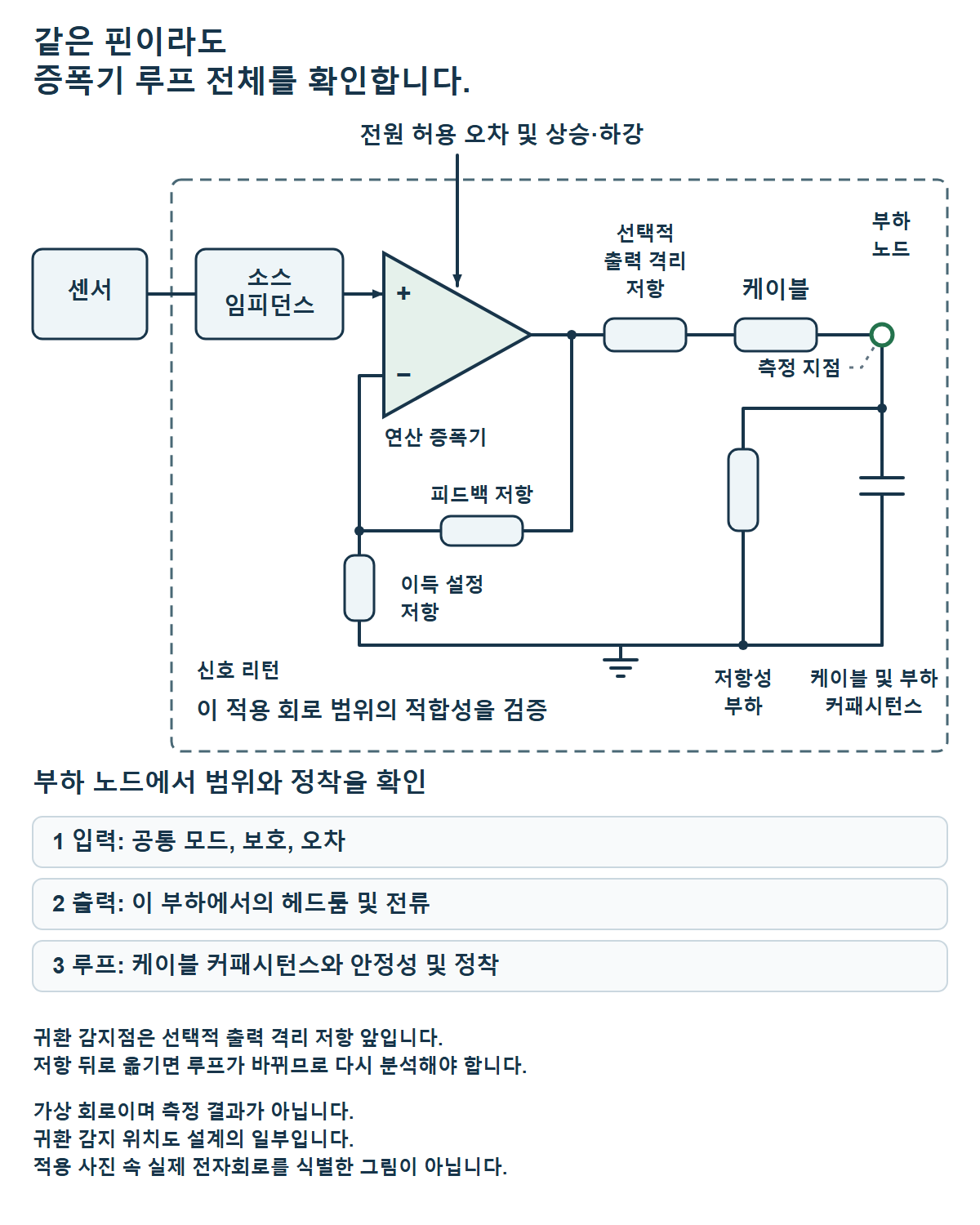

그림 1의 귀환은 선택적 출력 격리 저항 앞에서 감지합니다. 부하 전류가 흐르면 이 저항에 전압 강하가 생깁니다. 부하 지점에서 측정해야 하며, 귀환 연결 위치를 바꾸면 루프를 다시 분석해야 합니다. Texas Instruments(TI)의 정착 해설은 외란과 관측 지점이 중요한 이유를 보여 줍니다.

그림 1 · 작은 화면에서는 도면을 가로로 스크롤하거나 전체 도면을 여세요.

센서가 소스 임피던스를 거쳐 비반전 연산 증폭기로 연결됩니다. 음귀환은 선택적 출력 격리 저항 앞에서 감지합니다. 저항성 부하와 용량성 부하는 신호 리턴에 병렬로 연결되며 부하에서 측정합니다.
가상의 증폭기 회로입니다. 귀환 위치와 부하가 시험 범위를 결정합니다. 측정 결과가 아닙니다.

구동기를 공유하는 다중 채널 변환기

멀티플렉서는 한 번에 하나의 센서 채널을 선택합니다. ADC(analog-to-digital converter)는 입력 전압을 디지털 코드로 바꾸는 변환기입니다. SAR(successive approximation register) ADC는 순차적인 비교로 이를 수행합니다. 획득 구간은 샘플링 입력이 신호를 받아들이고 정착할 수 있는 시간입니다.

실제 소스, 구동기, 입력 저항–커패시터 필터를 사용하여 채널 간 변화가 큰 조건을 시험합니다. TI의 멀티플렉싱 자료는 일부 증폭기의 입력 보호 구조가 정착에 영향을 줄 수 있음을 설명합니다. Analog Devices의 구동 회로 예제는 구동기 정착과 획득 시간의 관계를 보여 줍니다. 두 자료는 특정 구조를 다루며 보편적인 한계를 정하지 않습니다.

기준 전압 경로는 별도로 확인합니다. 공칭 전압이 같다는 사실만으로 변환 동작 중의 부하 변화에서 회복하는지는 알 수 없습니다. Analog Devices의 기준 전압 해설은 동적 수요와 평균 전류를 구분합니다. 기준 전압 버퍼는 기준 핀의 변화하는 전류 수요를 공급하는 증폭기입니다.

이어서 펌웨어의 채널 식별, 변환 제어, 데이터 읽기를 검증합니다. 샘플–코드 지연 시간은 샘플링 시점부터 사용 가능한 코드가 나올 때까지의 시간이고, 처리율은 지속 가능한 샘플 속도입니다. Busy 신호가 제공되는 경우를 포함하여 선택한 소자의 타이밍 규칙을 따릅니다. Busy는 해당 소자의 규칙에 따라 변환 중 상태를 알리는 신호입니다.

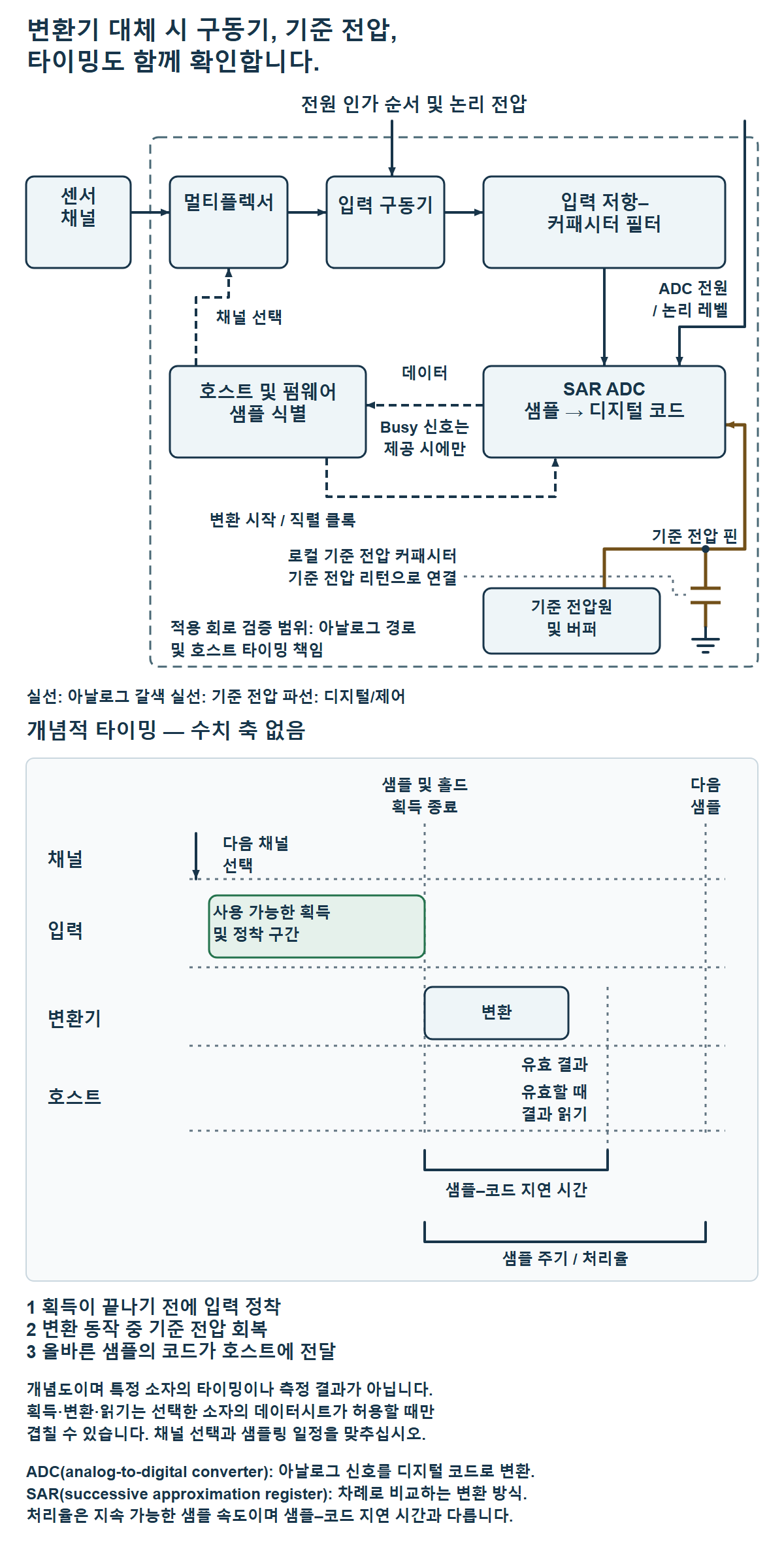

그림 2 · 작은 화면에서는 가로로 스크롤하거나 전체 도면을 여세요.

센서 채널이 멀티플렉서, 구동기, 입력 필터를 거쳐 SAR ADC로 연결됩니다. 별도 기준 전압 경로가 기준 핀을 구동합니다. 호스트 제어와 개념적인 타이밍 그림이 획득, 변환, 지연 시간, 샘플 주기를 구분합니다.
가상의 변환기 시스템과 개념적인 타이밍입니다. 구동기, 기준 전압 경로, 펌웨어를 검증 범위에 포함합니다. 보편적인 타이밍이나 측정 결과가 아닙니다.

4. 품질, 변경, 공급 근거를 요청합니다

부품의 신뢰성 적격성 평가, 보드에서의 적용 검증, 입고 로트 승인, 최종 장비 승인을 구분합니다. 정확한 제품과 등급에 해당하는 보고서, 적용 범위, 추적성, 미해결 예외를 요청합니다.

PCN(product change notification)은 공급업체가 공지한 제품 변경을 설명하는 문서입니다. TI의 정책과 3PEAK의 정책은 영향 제품, 변경 내용, 일정, 관련 적격성 평가 또는 영향 정보 등 요청할 자료의 예를 보여 줍니다. 정책 페이지가 후보 부품의 실제 기록을 대신할 수는 없습니다.

중국과 연결된 조달은 검토할 공급 경로를 더합니다. 3PEAK는 자사를 중국의 팹리스 기업으로 설명하며, 유통망 목록에서 유럽·중동·아프리카 담당으로 Anglia를 제시합니다. 팹리스는 칩을 설계하고 웨이퍼 제조는 외부에 맡기는 사업 형태입니다. 이는 해당 기업이 밝힌 회사 및 유통 경로 정보입니다. 제조 위치, 가용 재고, 납기 약속이나 해당 보드에 대한 적합성을 입증하지는 않습니다.

5. 결정과 재검증 조건을 기록합니다

근거와 시험을 하나의 기록으로 연결합니다. 샘플 평가가 승인 단계로 넘어가기 전에 각 미해결 항목의 담당자를 정합니다.

보관할 근거 시험 또는 검토 권장 담당자
정확한 코드, 리비전, 조건 사양 차이 해소 부품 엔지니어
보드, 케이블, 부하, 측정 구성 범위, 안정성, 정착, 복귀 아날로그 설계자
변환 일정과 펌웨어 리비전 획득, 기준 전압 회복, 샘플 식별 펌웨어·아날로그 책임자
보고서, 로트 추적성, 변경 기록 적용 범위와 근거 부족 확인 품질 책임자
공인 공급 경로와 주문 확인 공급 약속 별도 확인 구매 책임자

제안하는 판단 도구에는 네 가지 결과가 있습니다. 근거가 부족하면 보류, 필수 요구사항과 충돌하면 탈락, 합의한 계획에 따라 평가, 합격 후 승인된 적용 회로와 리비전에 한정하여 사용 승인합니다. 보류 항목은 근거로 해소하거나 권한 있는 결정 책임자가 구체적인 위험 처리 결정을 기록할 때까지 열린 상태로 둡니다.

서명된 결정, 시험 기록, 예외와 재검증 조건을 첨부합니다. 보드, 펌웨어, 소스, 케이블, 부하, 동작 범위나 공급업체 공정 관련 근거가 바뀌면 그에 비례한 검토를 시작해야 합니다. 다음 후보 비교는 시험 범위를 적는 것부터 시작하세요.

시험과 추적성의 담당 범위는 아날로그 IC 생산 인계 계획에서 이어서 살펴볼 수 있습니다. 부품 선택을 시스템 관점에서 보는 다른 예는 무선 주파수 시스템을 뒷받침하는 아날로그 및 전원 회로를 참고하세요.

주요 1차 출처

두 사례는 가상의 공학적 예시이며 특정 대체 부품 쌍이나 측정된 적격성 평가 결과를 제시하지 않습니다. 제조사 응용 자료는 회로 원리를 뒷받침합니다. 선택한 각 부품에는 최신 문서와 적용 회로별 합격 기준이 필요합니다.
