베어 다이, QFN, 플랜지? RF 모듈 패키징 선택과 중국 소싱 시 확인할 사항

위성 지상국의 일은 종이 위에서는 단순합니다. 잡음 속에서 아주 약한 신호를 끌어내는 것입니다. 수신 체인(안테나에서 수신기까지 신호를 전달하는 부품들)은 잡음을 많이 더하지 않으면서 이득을 내야 하므로, 증폭기의 RF(radio frequency, 무선 주파수) 특성이 패키지 이름보다 더 중요합니다. 패키징은 기능, 대역(주파수 범위), 발열, 사용 환경을 먼저 정한 뒤에 내리는 결정입니다.

세 가지 핵심

  • 집적(소자를 한 모듈에 함께 조립하는 것), 실장과 부착(보드 표면에 평평하게 납땜하거나, 섀시(chassis, 장비를 지지하는 프레임이나 베이스) 또는 히트싱크(heat sink, 열을 방출하는 금속 구조물)에 고정하는 것), 열 경로, 밀봉은 서로 겹치는 별개의 층입니다. 베어 다이(bare die, 패키징하지 않은 칩), QFN(quad flat no-lead, 리드가 돌출되지 않고 보드에 평평하게 납땜하는 패키지), 플랜지(flange, 금속 장착 베이스)가 있는 하우징은 각기 다른 질문에 답합니다.
  • 높은 주파수라고 해서 QFN이 자동으로 배제되는 것은 아니며, 세라믹이나 금속 하우징이라는 사실만으로 기밀(hermetic, 기체와 수분의 출입이 제한됨을 누설 시험으로 확인한 상태) 밀봉이 확인되지도 않습니다. 측정 데이터를 요청하십시오.
  • depletion-mode(공핍형, 기본적으로 켜져 있어 게이트(gate, 제어 단자)에 충분한 음전압을 걸어야 꺼지는 방식) 증폭기 중 GaN(gallium nitride, 질화갈륨: 갈륨과 질소의 화합물 반도체)을 쓰는 것은, 게이트가 소자의 핀치오프(pinch-off, 차단) 전압과 같거나 그보다 더 음(−)일 때에만 꺼지며(데이터시트의 게이트 전압 한계 안에서), 그보다 덜 음인 게이트에서는 여전히 도통할 수 있습니다. 바이어스(bias, 소자의 동작점을 정하는 일정한 직류 전압 조건) 인가 순서와 열 경로를 함께 검토해야 합니다.

표지 사진: 그란카나리아 마스팔로마스의 지상국 안테나, 2026년 3월. 사진: Rvr, Wikimedia Commons 제공, CC BY 4.0. 응용 환경만 보여 주며, 해당 시스템의 대역, 출력, 패키지, 트랜지스터 기술은 알려 주지 않습니다.

패키지 이름이 아니라 기능에서 출발하십시오

모듈이 기준 평면(reference plane, RF 성능을 규정하는 지점. 예: 커넥터)에서 무엇을 해야 하는지부터 적습니다. 이득, 잡음, 출력, 격리도(isolation, 신호 경로 사이의 누설), 대역이 여기에 속합니다. 그런 다음 패키지 이름이 뒤섞어 놓는 네 가지 질문을 나눕니다. 소자를 한 모듈에 어떻게 집적(함께 조립)하는지(반도체 공정상의 집적이 아닙니다), 어떻게 실장하고 부착하는지, 열이 어떻게 빠져나가는지, 어떻게 밀봉하는지입니다.

실장과 부착은 부품을 물리적으로 고정하는 일입니다. SMT(surface-mount technology, 표면 실장 기술)는 부품을 보드 표면에 평평하게 납땜합니다. 플랜지가 있는 부품은 대신 섀시나 히트싱크에 고정합니다. 이때 열은 부품의 베이스 또는 노출 패드(exposed pad, 패키지 바닥의 열 전도 면)에서, 두 열전도 면 사이의 접촉 또는 접합층인 열 접합면(thermal interface)을 거쳐 부품이 놓인 대상으로 넘어갑니다.

아래 지도에서 캐리어(carrier)는 베어 다이를 올려 두는 작은 기판, 몰드(mold)는 다이 둘레를 성형한 플라스틱, 캐비티(cavity)는 회로 위에 남겨 둔 공기 공간이며, 접합면 상자는 열 접합면입니다.

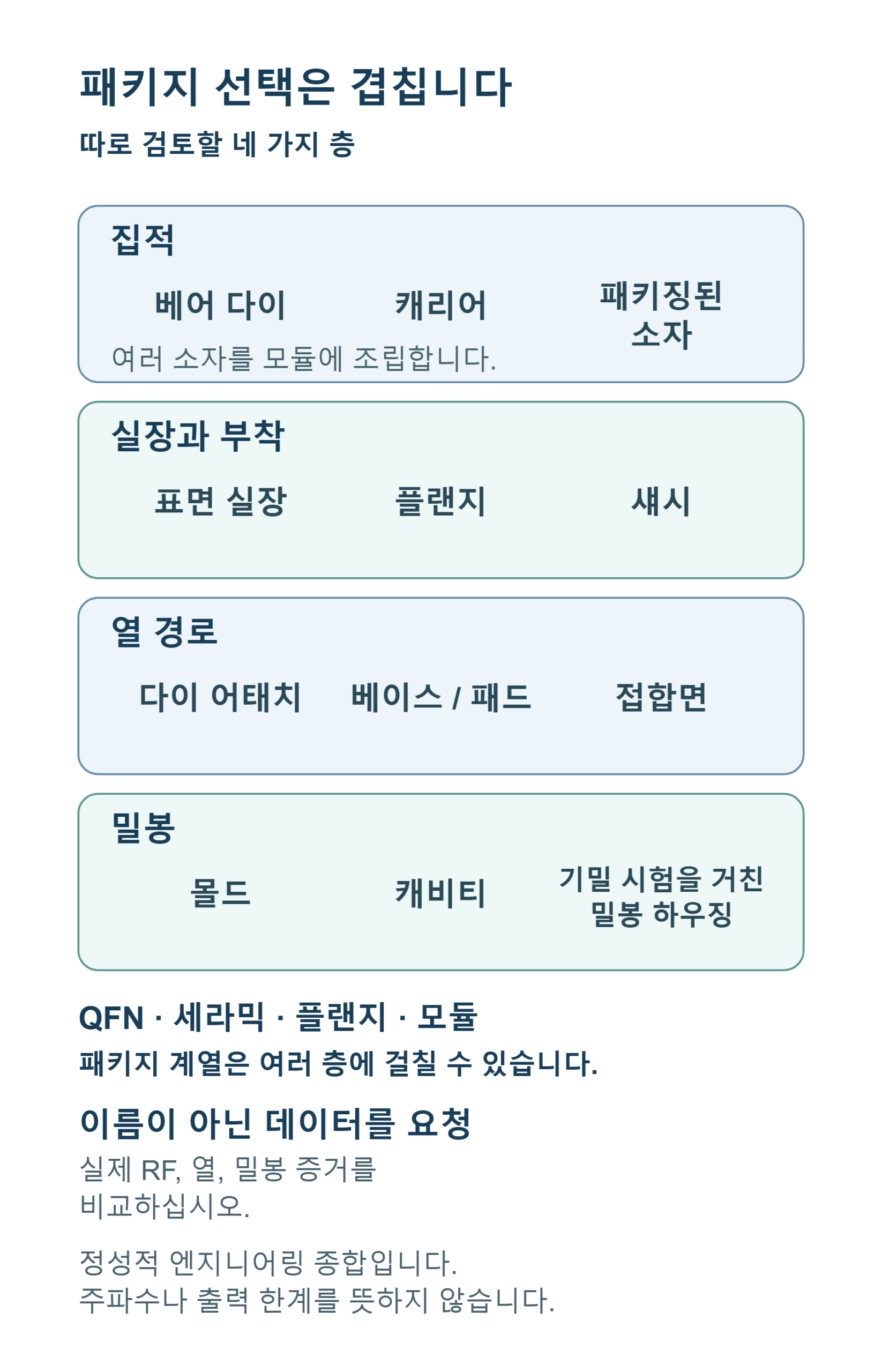

집적(소자를 한 모듈에 함께 조립), 실장과 부착, 열 경로, 밀봉의 네 층이 겹치는 도식. 베어 다이, 캐리어, 표면 실장, 플랜지, 섀시, 열 접합면, 몰드, 캐비티를 예로 표시
패키지 경로 지도: 집적(소자를 한 모듈에 함께 조립), 실장과 부착, 열 경로, 밀봉은 서로 겹칩니다. 예시는 개념적이며, 모든 패키지 계열이 모든 선택지를 제공한다는 뜻이 아니고 주파수나 출력 한계를 뜻하지도 않습니다.

베어 다이와 캐리어: 유연하지만 조립 책임은 모듈 제작사에 있습니다

베어 다이는 패키징하지 않은 칩입니다. 많은 RF 회로는 MMIC(monolithic microwave integrated circuit, 하나의 반도체 조각 위에 RF 회로 전체를 구현한 집적회로)이며, 소재로는 GaAs(gallium arsenide, 갈륨비소)나 GaN 등이 쓰입니다. 다이를 직접 부착하고 짧은 와이어 본드(wire bond, 칩과 기판을 잇는 가는 금속선)로 연결하면 설계자가 RF 전이 구조(칩, 패키지, 보드 사이를 신호가 건너는 연결부)와 레이아웃을 직접 다룰 수 있습니다. 이 설계상의 자유도는 저희의 엔지니어링 추론이며 업체의 설명이 아닙니다. Mini-Circuits의 글은 오히려 베어 다이 조립이 수작업이 많이 드는 일이고 캐리어 위의 다이는 보호가 제한적이라고 논하며, 패키지와 인터커넥트(interconnect, 칩과 패키지를 잇는 배선)의 최적화를 다룹니다.

그 대가는 책임입니다. 모듈 제작사가 다이 취급, 다이 어태치(die attach, 칩을 고정하는 공정), 본드 품질, 보호, 하우징까지의 열 경로를 모두 맡습니다. 설계 자유도가 크다고 해서 본질적으로 가장 좋거나 가장 빠르다는 뜻은 아닙니다.

아래의 개봉된 LNA(low-noise amplifier, 잡음을 최소로 더하도록 만든 저잡음 증폭기) 모듈이 이 경로를 보여 줍니다. 다이, 와이어 본드, 금속 하우징이 보입니다.

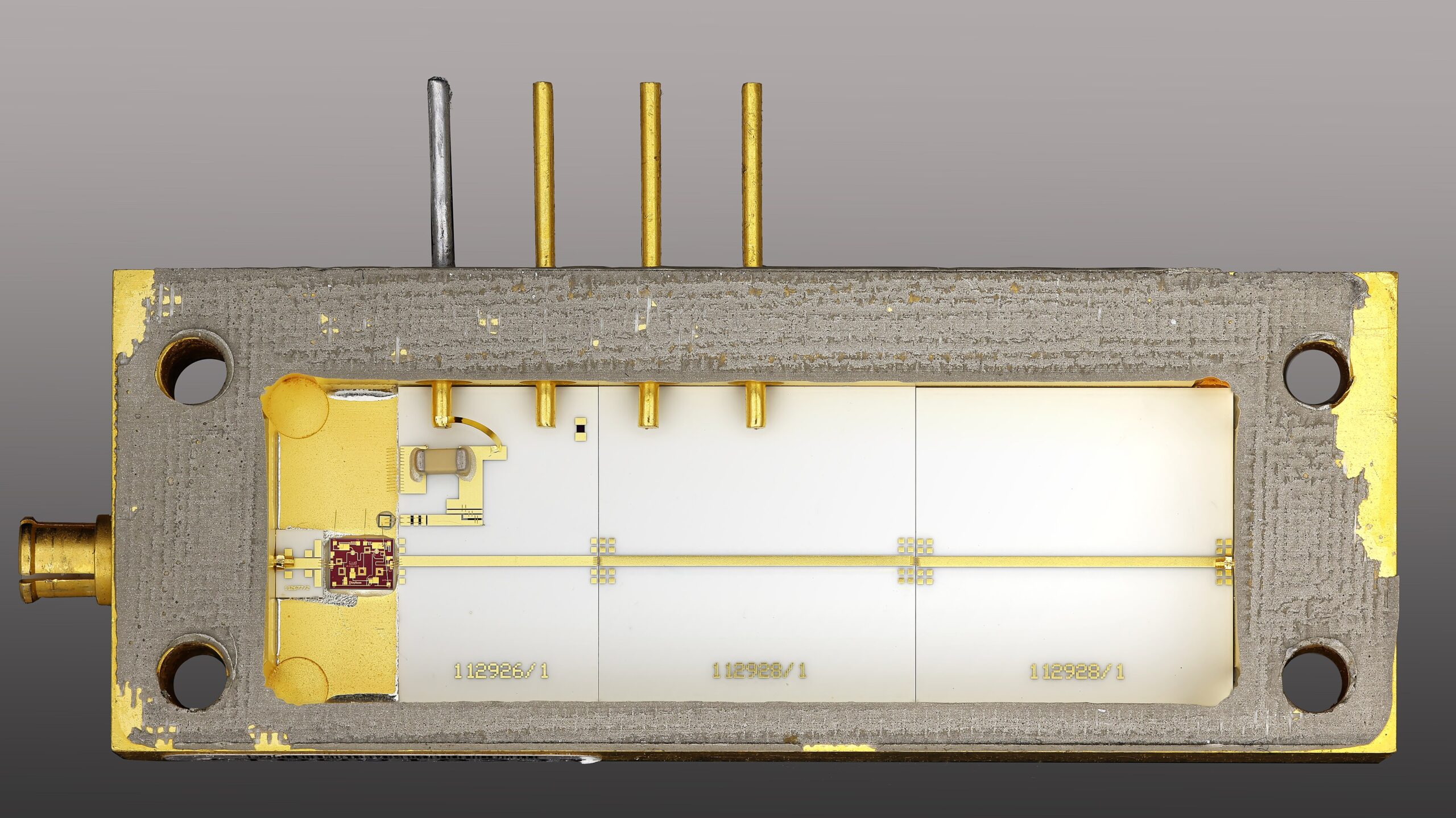

금속 하우징 안에 와이어 본드로 연결된 작은 칩이 보이는 개봉된 증폭기 모듈
금속 하우징 안에 와이어 본드로 연결된 다이가 보이는 개봉된 Harris 저잡음 증폭기 모듈. 사진: Mister rf, Wikimedia Commons 제공, CC BY-SA 4.0. 보이는 특징만 설명하며 대역, 출력, 밀봉 여부는 명시되지 않았습니다.

더 가까이에서 보면, 오래된 휴대전화용 하이브리드 PA(power amplifier, 출력 신호를 내보내는 전력 증폭기)에서 다이 어태치와 본드를 볼 수 있습니다.

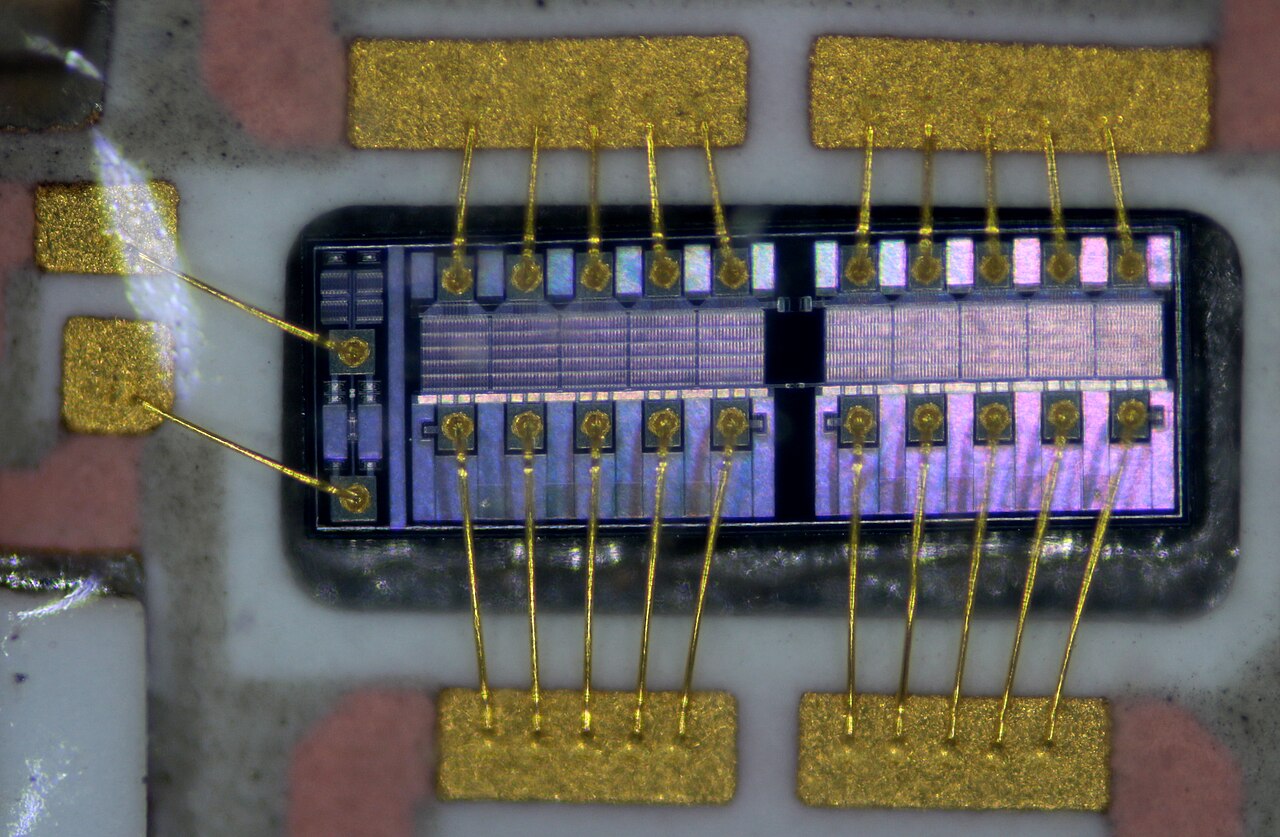

하이브리드 증폭기 안에서 구조와 가는 본드 와이어가 보이는 트랜지스터 다이 하나의 근접 사진
오래된 휴대전화용 하이브리드 전력 증폭기 내부에서 구조와 와이어 본드가 보이는 트랜지스터 다이 하나. 사진: Circuit Chaos, Wikimedia Commons 제공, CC0 1.0. 구조를 보여 주는 예이며 GaN이나 마이크로파 시스템의 예가 아닙니다.

QFN과 소형 플라스틱 패키지: 고주파라고 자동으로 배제되지 않습니다

Mini-Circuits의 2021년 글은 최적화된 오버몰드(over-molded, 다이 둘레를 플라스틱으로 성형한) QFN 사례가 50 GHz(gigahertz, 초당 수십억 사이클)까지 이른다고 제시합니다. 이는 한 업체의 최적화 사례이지, 모든 QFN의 등급도 전력 등급도 아닙니다.

더 나은 질문은 보드와 패키지 사이의 RF 전이 구조가 사용 주파수에서 설계되고 측정되었는가입니다. WAVEPIA의 패키징 페이지는 세라믹 MMIC 패키지(MPKG2, MPKG3.1)를 리드리스 캐리어, QFN, 트랜지스터 패키지와 나란히 소개하며, 이는 WAVEPIA 자체의 설명입니다.

세라믹 캐비티, 플랜지, 밀봉 하우징은 서로 다른 문제를 해결합니다

여기에는 세 가지 문제가 섞여 있습니다. RF를 위해 회로 위에 공기 공간을 두는 것, 열을 빼내는 것, 환경으로부터 보호하는 것입니다. 에어 캐비티(air-cavity) 패키지는 그 공간을 남겨 두며 플라스틱일 수도 세라믹일 수도 있습니다.

플랜지는 히트싱크에 볼트나 클램프로 고정하는 금속 베이스입니다. 한 가지 예시 경로에서 열은 다이에서 다이 어태치, 캐리어나 히트 스프레더(heat spreader, 열을 옆으로 퍼뜨리는 판. 항상 있는 것은 아님), 플랜지, 플랜지와 히트싱크 사이의 접합면(열 인터페이스 소재, 솔더 또는 클램핑)을 거쳐 히트싱크로 이동합니다. 장착과 접합면 조건이 지배적인 경우가 많습니다. 이 경로는 저희의 엔지니어링 추론이며 인용한 출처의 정격이 아닙니다. 실제 부품의 장착 도면과 열 데이터가 우선합니다.

기밀(hermetic)은 절대적으로 완벽한 기체 차단을 뜻하지 않습니다. 정해진 누설 시험 기준에 비추어 기체와 수분의 출입이 제한됨을 보인 상태를 뜻합니다. 뚜껑, 에어 캐비티, 세라믹 몸체만으로는 이를 알 수 없으므로 시험 방법, 한계, 시험된 조립품의 범위를 요청하십시오. 세라믹과 질화알루미늄(aluminum nitride) 소재는 앞선 세라믹 패키지 글 (English)을 참고하십시오.

GaN 증폭기: 바이어스 순서와 열 경로를 함께 검토하십시오

외부에서 바이어스를 가하는 depletion-mode GaN 소자에서는, 게이트가 소자의 핀치오프(pinch-off, 차단) 전압(cutoff)과 같거나 그보다 더 음(−)이 될 때까지 드레인(drain, 주 전원 단자)에서 채널(channel, 트랜지스터 안에서 전류가 흐르는 통로)을 통해 전류가 흐릅니다. 이는 데이터시트의 게이트 전압 한계 안에서의 이야기이며, 차단 전압보다 덜 음인 게이트에서는 여전히 도통할 수 있습니다. 차단 전압 값은 소자마다 다르며 이 글은 수치를 제시하지 않습니다. Texas Instruments의 응용 노트 SLAAED5B(2026년 5월 개정) 4쪽 3절이 정상 순서를 제시합니다.

  1. 전원 켜기: 게이트를 차단(cutoff) 상태로 두고, 드레인을 인가한 뒤, 게이트를 소자가 지정한 quiescent bias(입력 신호가 없을 때의 동작점이며, 데이터시트가 전류 목표로 제시할 수 있음)로 조정하고, RF를 인가합니다.
  2. 전원 끄기: RF를 제거하고, 게이트를 차단 상태로 되돌리고, 드레인을 제거한 뒤, 드레인이 안전하게 제거된 다음에 게이트를 해제합니다.

결함 상황은 이러한 질서 있는 종료와 별개의 경우입니다. 음의 게이트 바이어스를 잃으면 게이트가 차단 상태에 도달하지 못할 수 있으므로, 채널이 도통하는 동안 차단을 기다려서는 안 됩니다. 보호 회로는 RF를 억제하고 드레인을 비활성화하는 것이 바람직합니다. 이 역할을 하는 것이 인터록(interlock)으로, 위험한 상황에서 RF와 드레인을 차단하는 보호 논리입니다. 가능하다면 드레인이 안전하게 제거되거나 방전될 때까지 음의 게이트 바이어스를 유지하십시오. TI 노트는 음의 바이어스 손실 감시(10쪽 11절)를 다루며, 8쪽 8절에는 경보가 전력 증폭기 활성화 신호를 낮춰 드레인 경로를 비활성화하는 제어기 예시가 있습니다. 이는 한 가지 구현 예이지, 보편적인 대응이나 결함 중에도 차단 상태를 복구할 수 있다는 보장이 아닙니다. 결함 대응은 데이터시트와 인터록 설계가 정하며, 이 글은 전압, 전류, 응답 시간을 제시하지 않습니다. 바이어스는 온도와도 상호작용하므로(3쪽), 앞서 설명한 열 경로와 함께 검토하십시오.

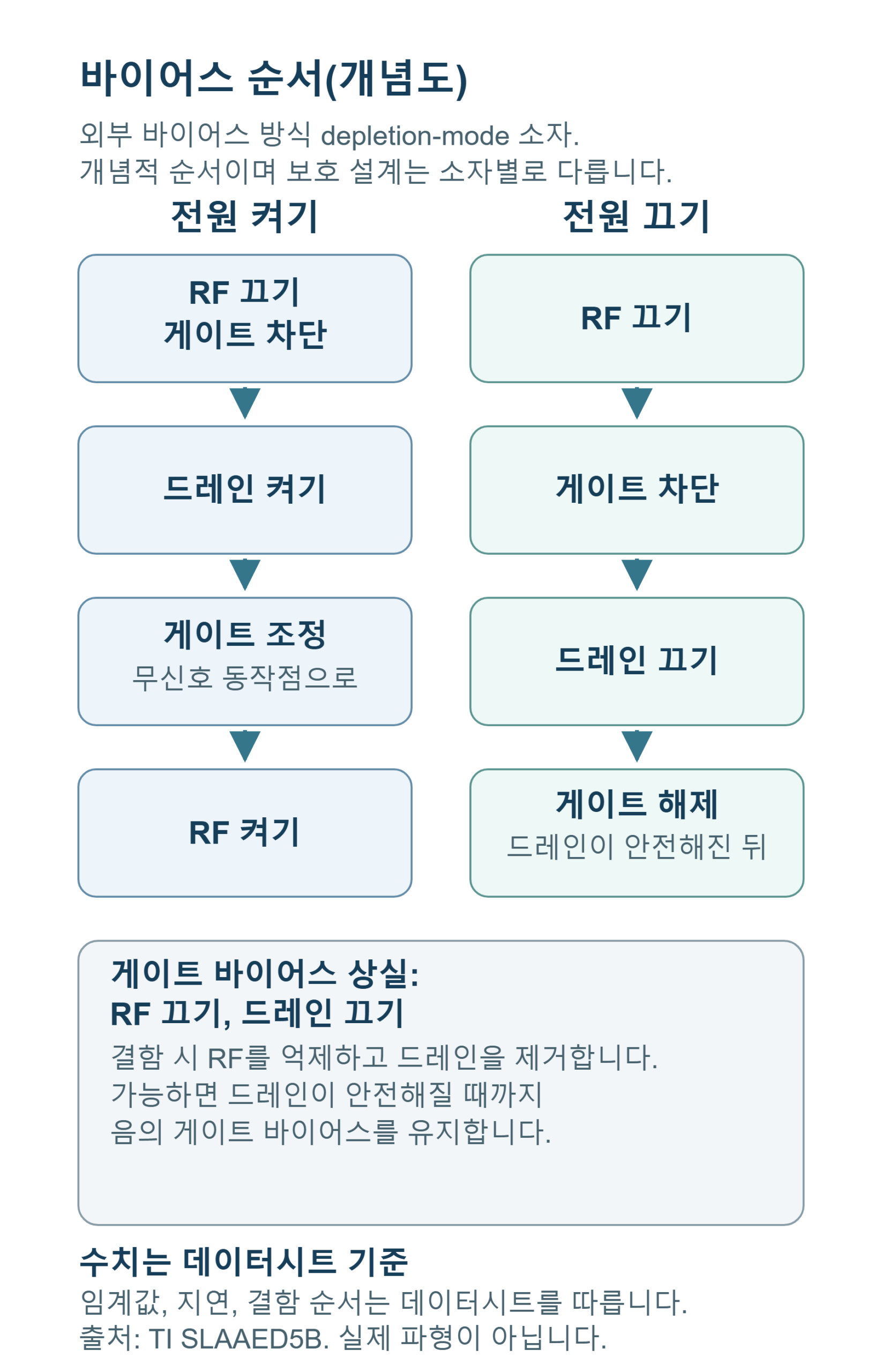

외부 바이어스 방식 depletion-mode 소자의 순서도. 전원 켜기: RF 끄기와 게이트 차단, 드레인 켜기, 게이트를 무신호 동작점(quiescent bias)으로 조정, RF 켜기. 전원 끄기: RF 끄기, 게이트 차단, 드레인 끄기, 드레인이 안전해진 뒤 게이트 해제. 별도 결함 분기: 게이트 바이어스 상실, RF 끄기, 드레인 끄기. 가능하면 드레인이 안전해질 때까지 음의 게이트 바이어스를 유지
외부 바이어스 방식 depletion-mode 소자의 전원 켜기·끄기 순서를 나타낸 개념도이며, 게이트 바이어스 상실 결함 분기(RF 끄기, 드레인 끄기. 가능하면 드레인이 안전해질 때까지 음의 게이트 바이어스 유지)는 별도로 표시했습니다(TI SLAAED5B, 2026년 5월 개정 기준). quiescent bias는 입력 신호가 없을 때의 동작점입니다. 전압, 전류, 지연 수치는 없으며 데이터시트가 기준입니다.

중국에서의 소싱: 누가 무엇을 하는지, 그리고 요청할 증거

위의 엔지니어링은 어디서나 적용됩니다. 공개된 업체 페이지는 일부 중국 소재 공급업체가 스스로 제공한다고 밝힌 내용을 보여 줄 뿐이며, 업체마다 역할이 다릅니다. 출처를 밝힌 업체 진술이지 추천이 아닙니다.

  • JCET는 SiP(system-in-package, 여러 칩과 부품을 하나의 패키지에 담는 방식) 집적을 내세웁니다. 이 페이지는 RF 프런트엔드(RF front-end, 안테나와 수신기 또는 송신기 사이를 잇는 회로)와 전력 증폭기 모듈을 언급하고, SMT, 와이어 본드, 플립칩(flip chip, 칩을 뒤집어 범프로 부착하는 방식), 차폐, 양면 집적을 나열합니다.
  • AlN China (上海芯陶微新材料有限公司)(AlN은 aluminum nitride, 즉 질화알루미늄이라는 세라믹)는 HTCC(high-temperature co-fired ceramic, 세라믹 층을 금속과 함께 소성하는 방식), 세라믹 QFN, 플라스틱 에어 캐비티 패키지 같은 패키지 본체와 리드(lid, 뚜껑)를 나열하고, 세라믹 QFN 마이크로파 칩 패키징 솔루션도 내세웁니다(솔루션 카드 날짜 05/2026).
  • Hebei Sinopack은 세라믹·열 부품을 나열합니다. 무선통신용 세라믹 하우징, 질화알루미늄 기판, 텅스텐-구리 열 확산 부품입니다.

이 페이지들만으로는 시험 대역, 적격성 평가(qualification, 부품이 명시된 요건을 충족함을 공식 시험으로 확인하는 절차), 생산 능력, 가격, 납기, 접근 가능성을 알 수 없습니다. 실제 프로젝트의 조립·시험 범위와 수행 시설은 공급업체에 따로 확인하십시오. 이 글은 검증된 생산 능력이나 접근 가능성을 주장하지 않습니다. 아래 체크리스트는 국가와 무관하게 모든 공급업체에 적용됩니다.

요청 항목 중요한 이유
RF 데이터와 시험 지그 사용 대역에서 기준 평면 기준으로 측정한 이득, 손실, 반사 손실(return loss, RF 신호가 얼마나 되돌아오는지를 나타내는 척도)과, 시험 지그(test fixture, 측정을 위해 부품을 연결하는 지그와 어댑터)에 대한 설명
열 데이터와 장착 조건 부착 방식, 열 접합면, 히트싱크, 장착 조건. 조건 없는 정격은 그대로 옮겨 쓸 수 없습니다
다이 어태치 열 경로에 맞는 방법과 재료
와이어 본드 배치와 검사 기록
밀봉과 누설 시험 시험 방법, 한계, 시험한 조립품
적격성 평가 범위 어떤 다이, 패키지, 조립 조합에 대한 것인지
수행 시설 각 공정을 어디에서 수행하는지
변경 관리 재료나 공정 변경 시 통지 여부

참고한 주요 1차 출처

  • Mini-Circuits, 2021년 2월 26일: 50 GHz까지의 최적화 QFN 사례, 수작업이 많은 베어 다이 조립과 캐리어 위 다이의 제한적 보호.
  • WAVEPIA, 날짜 없음: 명명된 세라믹 MMIC 및 캐리어 패키지.
  • Texas Instruments SLAAED5B, 2026년 5월 개정: 바이어스 순서, 음의 바이어스 감시, 경보에 따른 드레인 비활성화 예시, 바이어스와 온도.
  • JCET system-in-package, 날짜 없음: SiP 모듈 및 조립 관련 진술.
  • AlN China (上海芯陶微新材料有限公司), 솔루션 카드 05/2026: HTCC, 세라믹 QFN, 리드, 세라믹 QFN 패키징 솔루션.
  • Hebei Sinopack, 날짜 없음: 세라믹 하우징, 기판, 열 부품.

다음 단계: 기능, 대역, 기준 평면, 히트싱크, 사용 환경을 한 단락으로 정리한 뒤, 정확히 그 다이·패키지·조립 조합에 대해 위 항목을 요청하십시오.

관련 글: 고전압 IC(integrated circuit, 집적회로)용 세라믹 패키지 글 (English)
