EV 온보드 충전기 기술: 다음 도약은 시스템에서 나온다

차세대 EV 온보드 차저(OBC)의 개선은 한 트랜지스터를 다른 트랜지스터로 교체하는 데서 나오지 않을 가능성이 크다. 공개 레퍼런스 설계는 양방향 전력 흐름, 고속 SiC 또는 GaN 스위치, 실시간 제어, 더욱 긴밀한 열·절연 설계를 점점 더 결합하고 있다. 공학적 성과는 더 작고 효율적이며 기능이 뛰어난 전력 변환 시스템이지만, 전체 에너지 경로를 함께 설계할 때만 달성할 수 있다.

반도체 팀에는 이로 인해 질문이 달라진다. “어떤 스위치가 이기는가?”라고 묻는 대신 계통 연결, 배터리 전압, 필요한 전력 흐름 방향, 냉각 규격 범위, 안전 경계부터 검토해야 한다. 이러한 선택이 실제로 중요한 전력 소자, 게이트 구동, 센싱, 제어 기능을 결정한다.

에너지 경로에서 시작하라

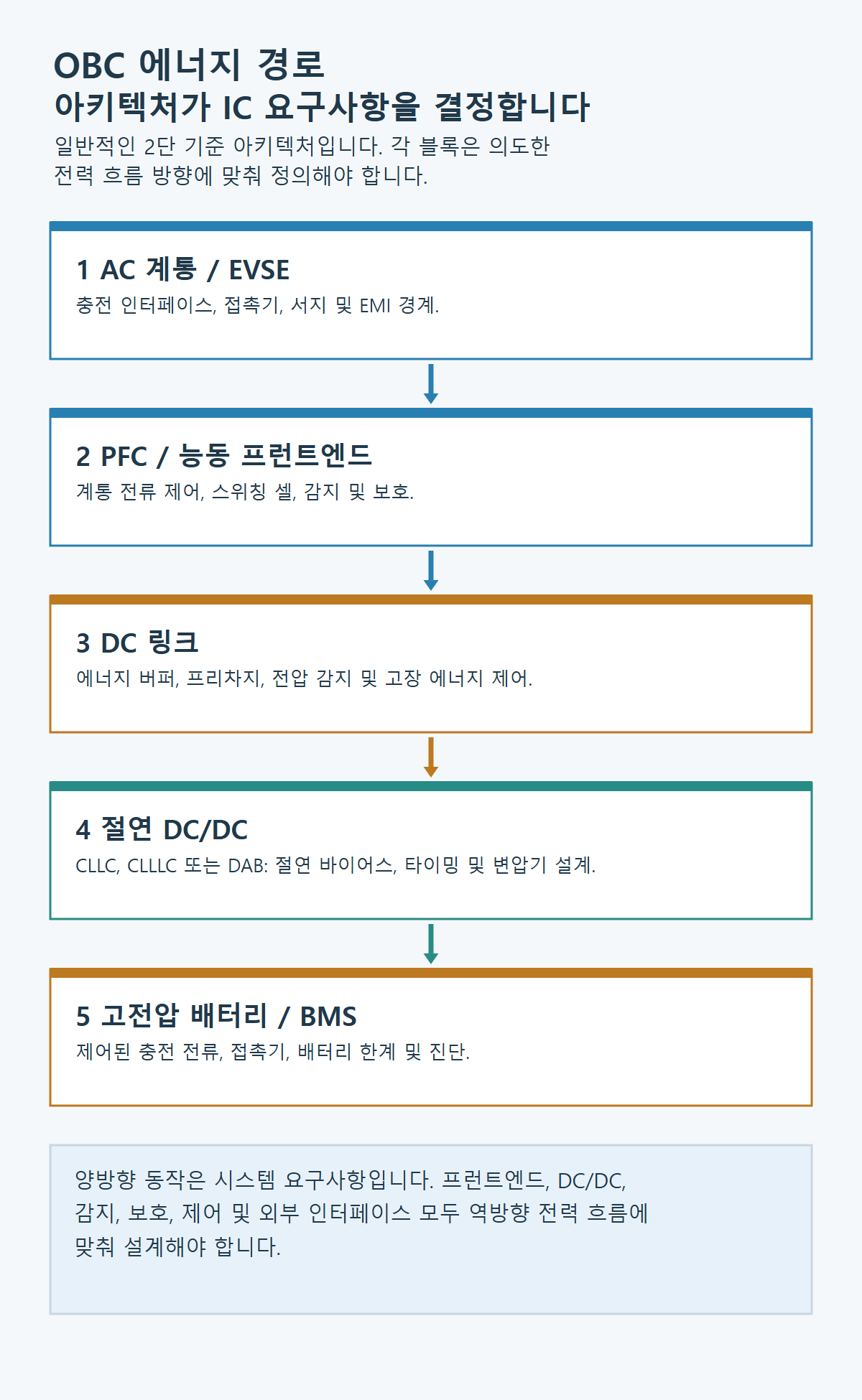

OBC는 계통에서 AC를 받아 고전압 배터리를 충전한다. 일반적인 기능 경로는 AC 입력 → 역률 보정(PFC) 또는 능동 프런트 엔드 → DC 링크 → 절연 DC/DC 컨버터 → 배터리다. 널리 문서화된 2단 아키텍처에서 절연 컨버터는 계통과 배터리 사이의 전기적 경계를 유지한다. 정확한 경계와 필요한 시험 증거는 토폴로지와 적용 규정에 따라 달라진다.

양방향 OBC에서는 해당 경로가 의도한 동작 조건에서 역방향으로도 작동해야 한다. 이 때문에 공개 레퍼런스 설계에서 양방향 프런트 엔드와 대칭형 공진 DC/DC 단이 함께 나타나는 경우가 많다. TI의 6.6 kW GaN 레퍼런스는 2상 토템폴 PFC와 풀브리지 CLLLC 컨버터를 사용하고, Wolfspeed의 6.6 kW SiC 레퍼런스는 양방향 토템폴 PFC와 CLLC를 사용한다. 이는 유용한 공학적 사례이지 모든 차량이 동일한 토폴로지를 사용한다는 증거는 아니다. OBC 정격은 AC 충전의 상한이다. EVSE/계통 공급, 배터리 수용 능력, 충전 상태, 온도로 인해 여전히 제한될 수 있다. DC 급속 충전은 외부 DC 경로를 따르며 차량 OBC의 주 전력 변환단을 사용하지 않는다. TI 레퍼런스 설계 · Wolfspeed 레퍼런스 설계

반복해서 검토해야 할 의사결정 질문은 다음과 같다.

• AC 입력/PFC 단: 스위치 전압·손실, 계통 전류 센싱, 제어 루프 대역폭, EMI, 계통 인터페이스 보호.
• DC 링크: 에너지 버퍼링, 프리차지, 전압 센싱, 서지·고장 처리, 레이아웃.
• 절연 DC/DC 단: 게이트 타이밍, 절연 바이어스, 동기 정류 센싱, 변압기 설계, 절연 협조.
• 배터리 인터페이스: 정밀 전류 측정, 보호 책임 주체, BMS 통신, 안전 상태 동작.

실질적으로 개선된 사항

1. 양방향 하드웨어에는 공개된 레퍼런스와 제한적인 실제 적용 증거가 있다

여러 공개 레퍼런스 플랫폼에서 발전 방향을 확인할 수 있다. TI는 6.6 kW 및 7.4 kW급 GaN 기반 양방향 OBC 개발을 문서화했다. Wolfspeed는 충전 및 인버팅 모드를 갖춘 6.6 kW SiC 플랫폼을 문서화했다. Infineon은 3상 입력에서 동작하며 단상 입력에서는 7.3 kW로 동작하는 11 kW, DC 측 약 800 V 양방향 AC/DC 레퍼런스를 문서화했다. TI의 7.4 kW 가이드 · Infineon의 11 kW AC/DC 애플리케이션 노트

이것이 차량 수준의 V2G 또는 V2H 적용을 입증하지는 않는다. 다만 가역적 에너지 흐름이 엔지니어가 공개 하드웨어와 제어기를 사용해 프로토타이핑할 수 있는 구체적 설계 요구사항임을 보여 준다. Renault도 Renault 5 E-Tech Electric에 11 kW 양방향 AC 충전기가 사용되며 프랑스에서 시장별 V2G 서비스를 제공한다고 밝힌다. 이는 이름이 명시된 유용한 적용 증거이지 전 세계적 채택 정도를 나타내는 지표는 아니다. Renault 제품/서비스 발표 실질적 시사점은 간단하다. PFC/프런트 엔드와 절연 DC/DC 토폴로지를 한 쌍으로 선택한 다음, 소자를 비교하기 전에 필요한 계통 인터페이스 및 배터리 측 보호 기능을 정의해야 한다.

2. 와이드 밴드갭 소자는 더 높은 주파수에서의 트레이드오프를 가능하게 할 뿐, 트레이드오프를 없애지는 않는다

SiC와 GaN은 적절한 동작 범위에서 스위칭 손실을 줄이거나 더 빠른 스위칭을 지원할 수 있다. 이를 통해 자기 부품과 필터를 더 작게 만들 수 있어 차량 패키징에 도움이 된다. 공개된 6.6 kW 레퍼런스에서 TI는 오픈 프레임 GaN 설계가 96.5%의 피크 효율과 3.8 kW/L를 달성한다고 보고하고, Wolfspeed는 SiC 설계가 96.5%의 피크 효율과 3 kW/L를 달성한다고 보고한다. 이는 공급업체별 공개 레퍼런스 결과이며, SiC와 GaN을 공정하게 비교하는 성적표가 아니다. TI · Wolfspeed

트레이드오프는 사라지는 대신 이동한다. 에지가 빨라질수록 게이트 루프 인덕턴스, 공통 모드 전류, 전자파 간섭, 보호 타이밍의 영향이 커진다. 고전압 SiC 단에서는 단락 응답, 제어된 턴오프, 절연 바이어스 동작이 핵심이 되는 경우가 많다. 고속 GaN 단에서는 게이트 전압 범위, 데드 타임, 절연 장벽 배치, 로컬 레이아웃의 중요성이 더욱 커질 수 있다. 따라서 적합한 소자 선택은 단별로 이루어져야 한다.

3. 전력 증가로 전력 스택의 나머지 요소도 설계 결정에 포함되고 있다

공개 OBC 개발 사례는 이제 6.6–7.4 kW 단상 예시부터 11 kW 3상 예시까지 아우른다. ST의 11 kW 양방향 레퍼런스는 3상 2레벨 PFC와 절연 DC/DC를 결합한다. onsemi의 OBC 포트폴리오도 11 kW 매트릭스 컨버터 시연을 제시한다. 수동 부품 감소에 관한 해당 업체의 설명은 정확한 시스템을 기준으로 검증하기 전까지 공급업체 주장으로 취급해야 한다. ST 레퍼런스 브리프 · onsemi OBC 페이지

이러한 전력 수준에서는 어떤 스위치도 단독으로 평가되지 않는다. 방열, 자기 부품, 연면거리와 공간거리, 전류 센싱, EMI 필터, 게이트 드라이브 배치, 보조 전원, 고장 셧다운이 모두 사용 가능한 시스템 마진을 결정한다. 공급업체 블록도는 이를 명확히 보여 준다. 전력 소자 옆에 절연 게이트 드라이버, 증폭기/비교기, 컨트롤러, 보조 전원, 차량 통신 인터페이스가 배치된다. onsemi 11 kW OBC 솔루션 맵

4. 싱글 스테이지와 통합형 박스는 실제 발전 방향이지만 기본 해법은 아니다

TI는 현재 11 kW 3상 양방향 싱글 스테이지 직렬 공진 DAB 레퍼런스를 공개하고 있다. 이는 더 널리 정착된 2단 PFC와 절연 DC/DC 경로에 대한 신뢰할 수 있는 대안을 보여 준다. 그렇다고 “싱글 스테이지”가 모든 필터링, 에너지 저장, 절연 또는 인증 작업을 없앤다는 의미는 아니다. 이러한 기능은 단지 선택한 경계 안에서 고려돼야 한다. TI 11 kW 싱글 스테이지 레퍼런스

차량 수준에서는 OBC와 고전압-저전압 DC/DC 기능도 공용 전력 박스에 결합되고 있다. Valeo는 OBC/DC-DC 콤보 제품에서 7, 11, 22 kW OBC 옵션을 제시한다. 이는 제품 방향성을 나타내는 신호이지, 모든 차량 프로그램에서 통합으로 비용이 낮아지거나 신뢰성이 높아진다는 증거는 아니다. Valeo OBC/DC-DC 콤보

반도체 기회가 실제로 존재하는 영역

“OBC 성장은 고전압 스위치 수요 증가를 뜻한다”는 논지는 매력적이다. 이는 사실이지만 불완전하며, 차별화 요소가 되는 경우는 드물다. 더 유용한 기회 지도는 고속 절연 전력단을 반복 구현할 수 있게 하는 기능들의 집합이다.

• 보호 기능을 갖춘 절연 게이트 드라이브: 정확한 스위치 및 토폴로지 제약 조건에서 올바른 턴온/턴오프 동작, 고장 보고, 제어된 셧다운.
• 절연 바이어스 및 감시: 플로팅 도메인 사이의 기동 동작, 저전압 록아웃, 바이어스 조정, 모니터링.
• 전류 및 전압 측정: 제어와 보호를 위한 지연 시간이 짧고 특성이 충분히 규명된 피드백. 특히 PFC 및 공진 탱크 전류 주변에서 중요하다.
• 실시간 제어 및 통신: PWM 타이밍, 아날로그 변환, 고장 반응, 차량 네트워크 통합.
• 전력 패키지 및 레이아웃 증거: 단순한 IC 패키지 정격이 아니라 의도한 모듈과 냉각 구성에서 측정한 스위칭, 열, 절연 성능.

이는 앞서 수행한 절연 게이트 드라이버 기술 분석과 일치한다. 피크 구동 전류와 대표 절연 정격은 선별용 수치이지 완전한 선택 방법이 아니다. OBC에서는 스위치, 토폴로지, 동작 전압, 바이어스 아키텍처, 측정된 dv/dt, 물리적 간격, 고장 시험을 함께 정의해야 한다.

실용적인 검토 체크리스트

소자를 선택하거나 맞춤형 IC를 제안하기 전에 다음 사항을 기록하라.

1. 계통 상(phase) 및 입력 전압 범위, 배터리 전압, 충전/방전 방향.
2. 전력 수준, 냉각 경계, 패키징 목표.
3. 절연 경계를 포함한 PFC/능동 프런트 엔드 및 절연 DC/DC 토폴로지.
4. 스위치 기술과 실제 게이트, 단락, 스위칭 제약 조건.
5. 필요한 전류·전압 측정, 보호 반응 시간, 안전 상태 동작.
6. 증거 계획: 코너 조건, 열 한계, 전도성/복사성 EMI, 절연, 고장 시험, 최종 장비 규정 준수.

그 결과 엔지니어링 팀이 시험할 수 있는 의사결정이 도출된다. 공급업체 시연, 트랜지스터 성능 지수 또는 차량 충전 관련 표제를 특정 OBC 아키텍처가 프로그램에 적용될 준비가 됐다는 증거로 취급하지 않게 된다.

OBC 기술 기획을 위한 결정

OBC 기술은 가역적 에너지 경로, 더 빠른 스위치, 더 우수한 제어 기능, 더 고밀도인 열·기계 구현을 아우르는 시스템 공동 설계를 통해 개선되고 있다. 이 때문에 OBC 분야는 전력 반도체 및 아날로그 IC 팀과 관련성이 크지만, 가장 효과적인 작업은 일반적인 OBC 시장 주장이 아니라 경계가 명확한 시스템 규격 범위에서 시작한다.

부품 후보 목록을 만들거나 맞춤형 실리콘을 고려하기 전에 출처로 뒷받침된 반도체 기능 지도를 사용해 토폴로지, 전압, 전력 흐름, 검증 조건을 정의하라.

선별된 1차 출처

• TI PMP22650: GaN 기반 6.6 kW 양방향 OBC — 토폴로지, 제어 접근법, 공급업체가 보고한 레퍼런스 지표.
• TI 7.4 kW 양방향 OBC 가이드 — 일반적인 OBC 기능 경로와 CLLLC 구현 맥락.
• Infineon 11 kW 양방향 AC/DC 애플리케이션 노트 — 800 V 측, 단상/3상 AC/DC 레퍼런스 증거.
• Wolfspeed 6.6 kW 양방향 SiC OBC 레퍼런스 — CCM 토템폴 PFC, CLLC, 명시된 레퍼런스 사양.
• ST 11 kW 양방향 충전기 레퍼런스 — 3상 PFC와 절연 DC/DC 레퍼런스 아키텍처.
• onsemi OBC 솔루션 페이지 — 매트릭스 컨버터 시연 및 시스템 부품 맥락.

공개: 이 글은 공개 출처 기반의 엔지니어링 개요이며 차량 프로그램 설계, 안전, 규정 준수 또는 부품 인증 권고가 아니다. 설계를 결정하기 전에 최신 데이터시트, 정확한 토폴로지, 레이아웃, 열 경로, 최종 장비 요구사항을 확인해야 한다.
